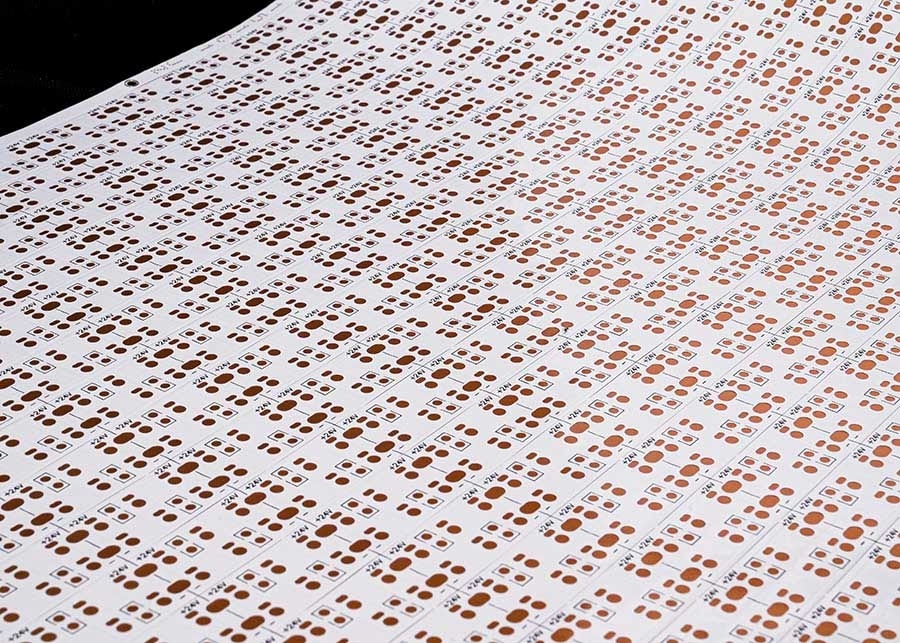

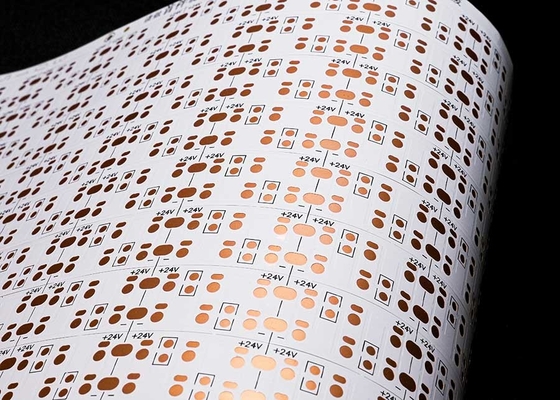

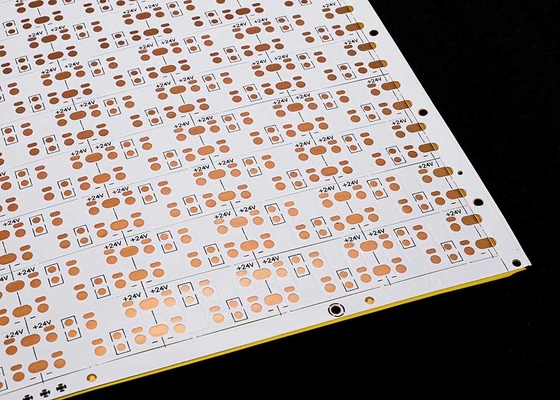

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με τις διαστάσεις:

Ακριβείας FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα υλικού σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

• Η μονοστρωματική δομή της πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, στα ηλεκτρονικά όργανα και σε άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με τις μονοστρωματικές FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει μια επιπλέον στρώση λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

• Οι επιλογές μονοστρωματικής πλακέτας ακριβείας FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz);
• Η διπλής στρώσης πλακέτα ακριβείας FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονοστρωματική πλακέτα FPC γενικής χρήσης μπορεί να επιλεγεί από 18um/25um/35um (1oz)/50um;
• Οι διπλής στρώσης πλακέτες FPC γενικής χρήσης μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/διάστημα γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.
