Μοντέλο προϊόντος:HQ30046

Όνομα προϊόντος: Εύκαμπτη Πλακέτα Κυκλώματος LED Strip

Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα με διπλής όψης λευκή μεμβράνη Μαύρος Χαρακτήρας OSP Αντιοξειδωτικό

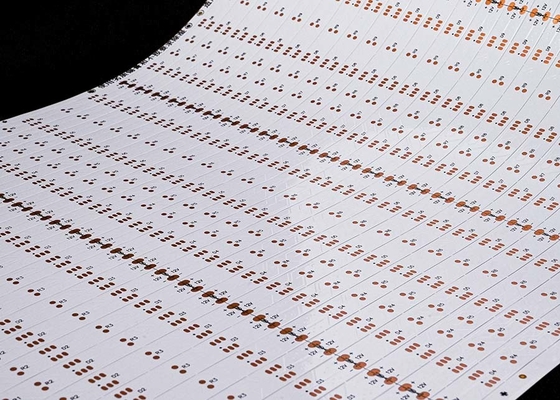

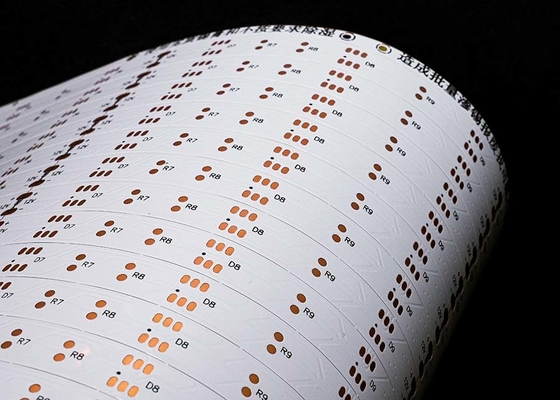

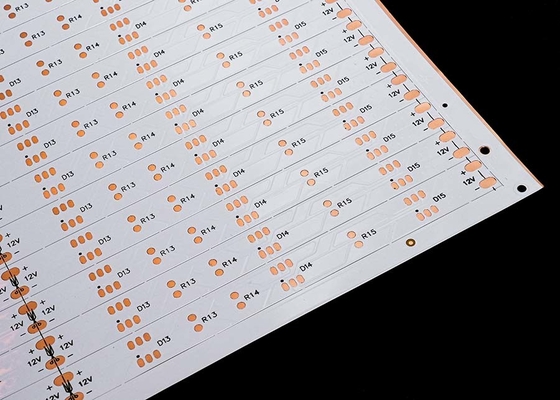

Προδιαγραφές προϊόντος: 5050 15 Φώτα ανά τεμάχιο, μέγεθος: 10*503mm, 12V Διπλής όψης Πλακέτα λευκή μεμβράνη FPCB

Κύριες τεχνικές παράμετροι:

1. Σχετικά με τις Διαστάσεις:

FPC ακριβείας: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

• Η δομή μονής στρώσης πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, στα ηλεκτρονικά όργανα και σε άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με τις μονοστρωματικές FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις φύλλου χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλώδια. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει μια επιπλέον στρώση λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

• Οι επιλογές μονής πλακέτας FPC ακριβείας περιλαμβάνουν 18um (0.5oz) και 35um (1oz).
• Η διπλής στρώσης πλακέτα FPC ακριβείας μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η απλή μονής στρώσης πλακέτα FPC μπορεί να επιλεγεί από 18um/25um/35um (1oz)/50um.
• Οι απλές διπλής στρώσης πλακέτες FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη η δυσκολία, τόσο υψηλότερο το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

1. Συμβουλευτική

16 χρόνια εστίαση στον σχεδιασμό και την έρευνα και ανάπτυξη κατασκευής εύκαμπτων πλακετών κυκλώματος FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Προσφορά δειγμάτων ή παρτίδων του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεων τιμών, για να εξοικονομήσετε μεγάλο κόστος για τους πελάτες.

3. Επαγγελματισμός

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4. Σχεδιασμός

Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλαπλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άνοιγμα χαλύβδινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία Δειγμάτων

Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό και στην ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλώματος με 16ετή ιστορία στην Κίνα. Τα προϊόντα μας ανανεώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλους τους τύπους υπηρεσιών δημιουργίας δειγμάτων και προσαρμογής FPC. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άλλες υπηρεσίες μιας στάσης.

παρακαλούμε επικοινωνήστε μαζί μας διαδικτυακά ή στείλτε μας E-mail, και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων. Σας ευχαριστούμε για τον χρόνο σας.
