Πώς να σχεδιάσετε μια πλακέτα PCB;
Είμαστε επαγγελματίες κατασκευαστές εύκαμπτων πλακετών κυκλωμάτων, μπορούμε να παρέχουμε εύκαμπτη πλακέτα κυκλώματος FPC, εύκαμπτο τυπωμένο κύκλωμα FPC, πλακέτα τυπωμένου κυκλώματος HDI, λωρίδα φωτός LED SMD, λωρίδα LED COB, σχεδιασμό πλακέτας PCB, εύκαμπτη οθόνη LED, Ηλεκτρονικό PCB, συναρμολόγηση τυπωμένου κυκλώματος, συναρμολόγηση κάρτας κυκλώματος και ούτω καθεξής.

Εύκαμπτη πλακέτα κυκλώματος LED Strip για λωρίδες LED με σχεδιασμό διπλού στρώματος 5050 15LED ανά τεμάχιο

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ30047

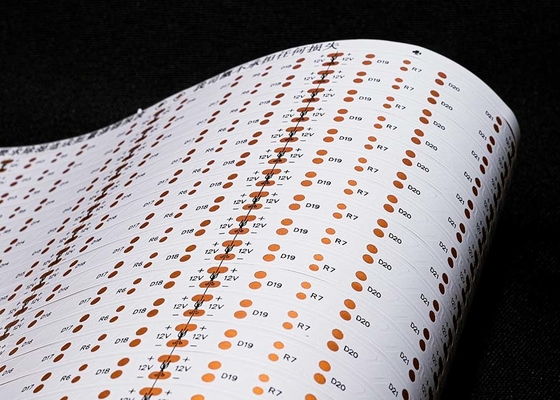

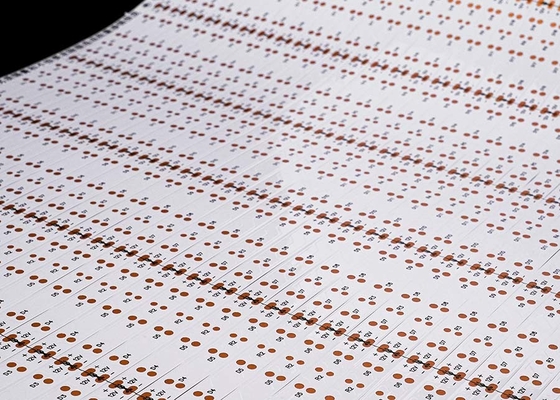

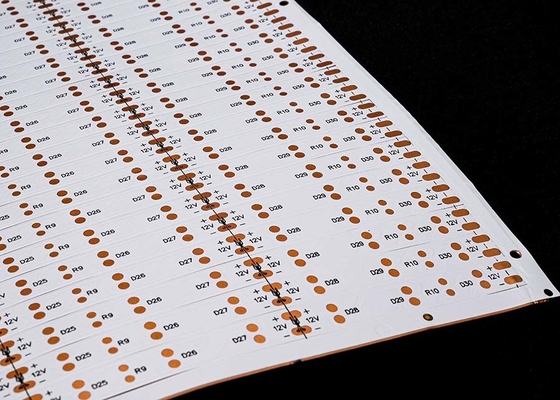

Όνομα προϊόντος: Εύκαμπτη πλακέτα κυκλώματος LED Strip
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα με διπλής όψης λευκό φιλμ Μαύρο χαρακτήρα OSP Αντιοξειδωτικό

Προδιαγραφές προϊόντος:3528,30LED/PCS, μέγεθος: 8*503mm, 12V διπλής όψης πλακέτα λευκό φιλμ FPCB

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1.Σχετικά με Διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός των στρώσεων στην πλακέτα

• Η δομή της μονής στρώσης πλακέτας είναι απλή και χρησιμοποιείται γενικά σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλα πεδία με σχετικά απλά κυκλώματα.
• Σε σύγκριση με το FPC μονής στρώσης, οι διπλής όψης πλακέτες έχουν δύο στρώσεις χάλκινου φύλλου, αυξημένες οπές και σχηματίζουν αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης Τα χρώματα της μάσκας συγκόλλησης του FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, το κίτρινο φιλμ είναι κατάλληλο για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλωδιακά προϊόντα. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Το λευκό φιλμ έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με το κίτρινο φιλμ και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χάλκινου φύλλου

Οι επιλογές μονής πλακέτας Precision FPC περιλαμβάνουν 18um (0,5oz) και 35um (1oz);

• Η διπλής στρώσης πλακέτα Precision FPC μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Η μονής πλακέτας Ordinary FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι διπλής στρώσης πλακέτες Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και συνιστάται γενικά η χρήση τουλάχιστον 3mil.
