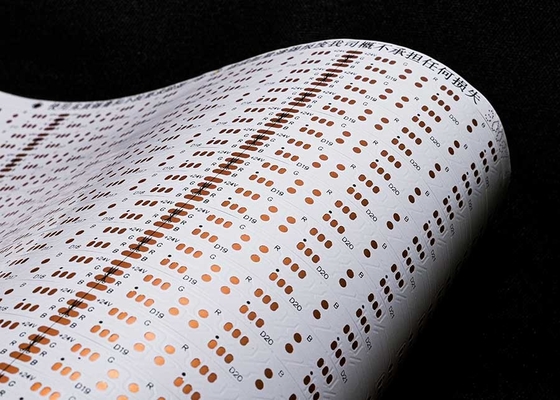

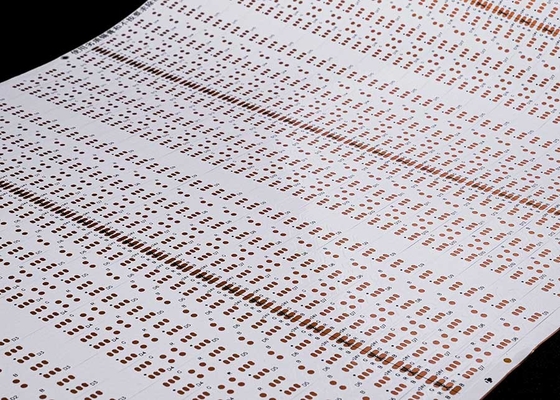

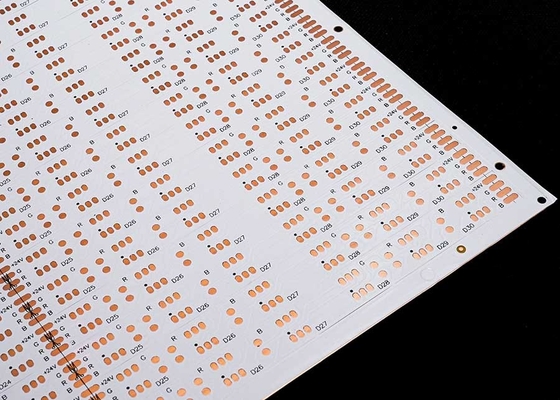

5050 RGB LED Strip Flexible Circuit Board με 30 Led Double-Sided White Film Black Character OSP

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ30087
Όνομα προϊόντος: Flexible LED Strip Circuit Board
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα με διπλής όψης λευκό φιλμ Black Character OSP Antioxidant

Προδιαγραφές προϊόντος:5050 RGB LED Strip Flexible Circuit Board,30 φώτα ανά τεμάχιο, μέγεθος:10*503mm,24V διπλής όψης πλακέτα λευκό φιλμ FPCB

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1.Σχετικά με Διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα υλικού σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός των στρώσεων στην πλακέτα

• Η δομή της μονής στρώσης πλακέτας είναι απλή και χρησιμοποιείται γενικά σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με την μονής στρώσης FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις χάλκινου φύλλου, αυξημένες οπές και σχηματίζουν αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, το κίτρινο φιλμ είναι κατάλληλο για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλώδια. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Το λευκό φιλμ έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με το κίτρινο φιλμ και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χάλκινου φύλλου

• Οι επιλογές μονής πλακέτας Precision FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz);
• Η διπλής στρώσης πλακέτα Precision FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονής πλακέτας Ordinary FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι διπλής στρώσης πλακέτες Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και συνιστάται γενικά η χρήση τουλάχιστον 3mil.

Διαδικασία υπηρεσίας

1.Συμβουλευτική

16 χρόνια εστίασης στον σχεδιασμό και την κατασκευή FPC flexible circuit board, για να παρέχουμε στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2.Προσφορά

Δείγμα ή παρτίδα προσφοράς του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, εξοικονομώντας σημαντικά κόστος για τους πελάτες.

3.Επάγγελμα

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερους τεχνικούς βασικούς υπαλλήλους.

4.Σχεδιασμός

Παρέχουμε λύσεις στους πελάτες για την οριστικοποίηση ενός αριθμού διεθνών πιστοποιήσεων συστημάτων, μπορούμε να παρέχουμε παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και one-stop service ανοιχτού ατσάλινου πλέγματος, 16 χρόνια επαγγελματικής και τεχνικής καθίζησης, άξια της επιλογής και της εμπιστοσύνης σας.

5.Δημιουργία Δειγμάτων

Ειδικευόμαστε στην κατασκευή δειγμάτων FPC και στις υπηρεσίες προσαρμογής, η εταιρεία διαθέτει μια γραμμή παραγωγής ταχείας επεξεργασίας, όπως: δείγματα διπλής πλακέτας flexible circuit board μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Διακρίσεις

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι ένας επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16 χρόνια ιστορίας στην Κίνα. Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλα τα είδη κατασκευής δειγμάτων FPC και υπηρεσιών προσαρμογής, Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και άλλες υπηρεσίες one-stop.

παρακαλούμε επικοινωνήστε μαζί μας online ή μέσω e-mail, και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική ομάδα πωλήσεών μας.Σας ευχαριστούμε για τον χρόνο σας.
