Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ30140

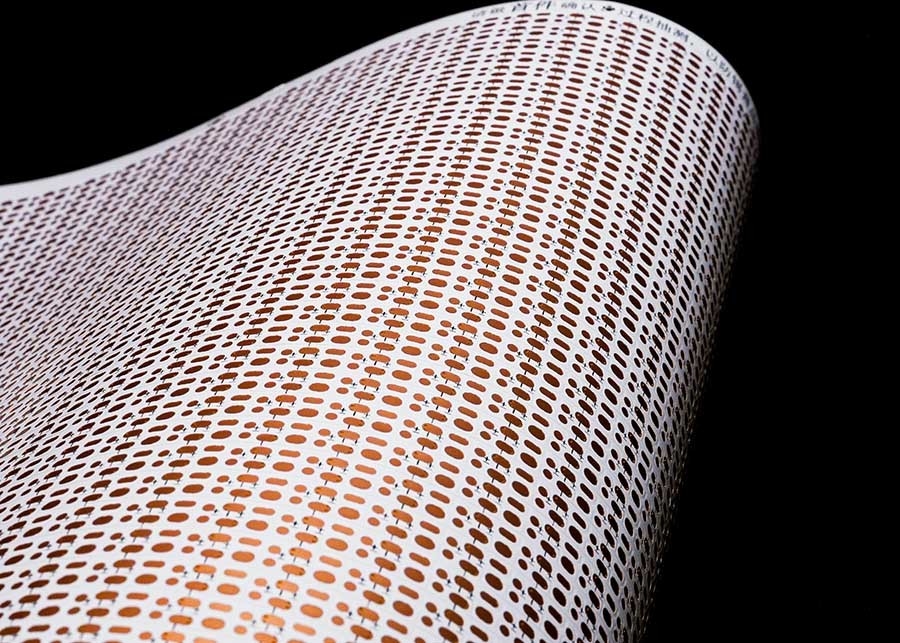

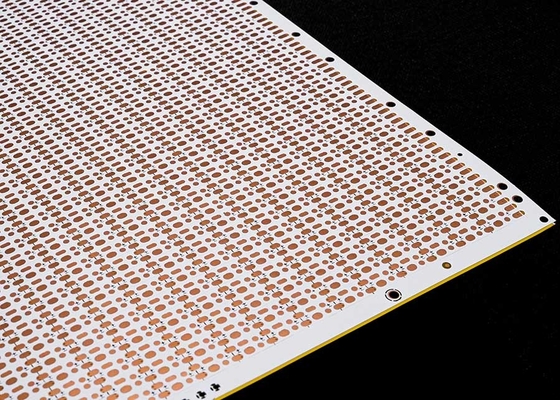

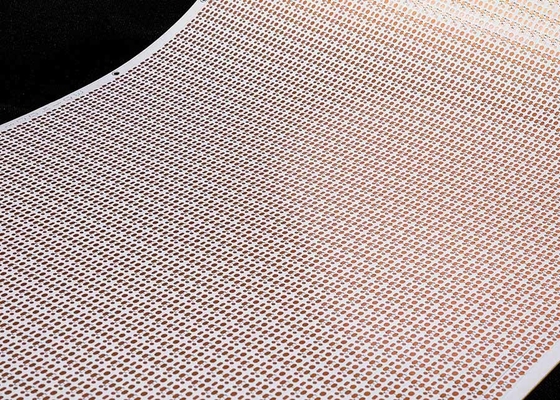

Όνομα προϊόντος: Εύκαμπτη Πλακέτα Κυκλώματος LED Strip

Χαρακτηριστικά προϊόντος:2835-60leds/PCS-5*503-5V

Διπλής όψης πλακέτα με διπλής όψης λευκή μεμβράνη Μαύρος Χαρακτήρας OSP Αντιοξειδωτικό

Προδιαγραφές προϊόντος:2835LED Strip Εύκαμπτη Πλακέτα Κυκλώματος,60 φώτα ανά τεμάχιο, μέγεθος:5*503mm,5V διπλής όψης πλακέτα λευκή μεμβράνη FPCB

Παράμετροι σχεδιασμού FPC

1.Σχετικά με τις Διαστάσεις:

Ακριβής FPC: Το μέγιστο μέγεθος είναι240X500mm (όριο250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

• Η μονοστρωματική δομή πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, στα ηλεκτρονικά όργανα και σε άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με τα μονοστρωματικά FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλώδια. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει μια επιπλέον στρώση λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χαλκού

• Οι επιλογές μονοστρωματικής πλακέτας ακριβείας FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz);
• Η διπλής όψης πλακέτα ακριβείας FPC μπορεί να επιλεγεί από 12um (0.33oz),18um (0.5oz),και 35um (1oz).
• Η μονοστρωματική πλακέτα FPC γενικής χρήσης μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι διπλής όψης πλακέτες FPC γενικής χρήσης μπορούν να επιλεγούν από 18-25um,25-25um,35-35um,ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. 1.Συμβουλευτική

   16 χρόνια εστίαση στον σχεδιασμό και την έρευνα και ανάπτυξη εύκαμπτων πλακετών κυκλώματος FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. 2.Προσφορά

   Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεων τιμών, για να εξοικονομήσετε μεγάλο κόστος για τους πελάτες.

3. 3.Επαγγελματισμός

   Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4. 4.Σχεδιασμός

   Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλαπλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άνοιγμα ατσάλινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής κατάρτισης, άξια της επιλογής και της εμπιστοσύνης σας.

5. 5.Δημιουργία Δειγμάτων

   Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής όψης εύκαμπτης πλακέτας κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
