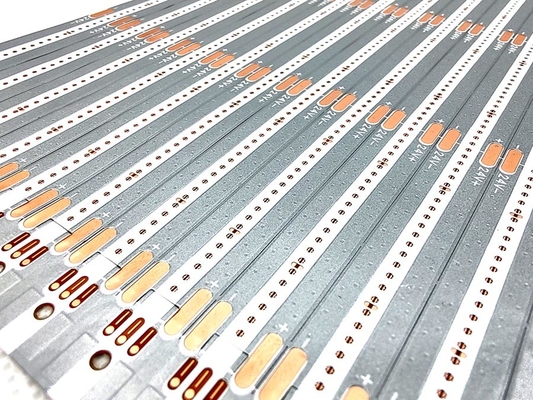

Προσαρμοσμένη εύκαμπτη πλακέτα κυκλώματος LED λευκής μεμβράνης για όργανα αυτοκινήτων και φωτισμό LED

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ004

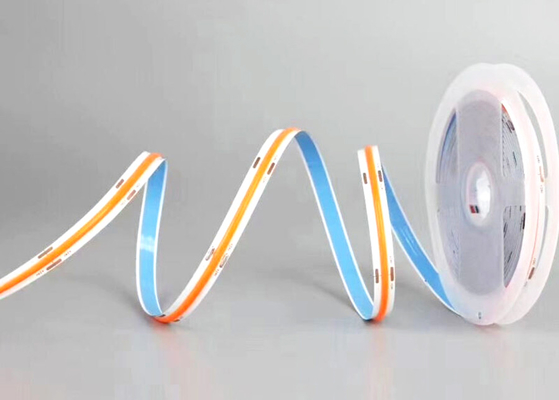

Όνομα προϊόντος: Λωρίδα φωτός COB FPC

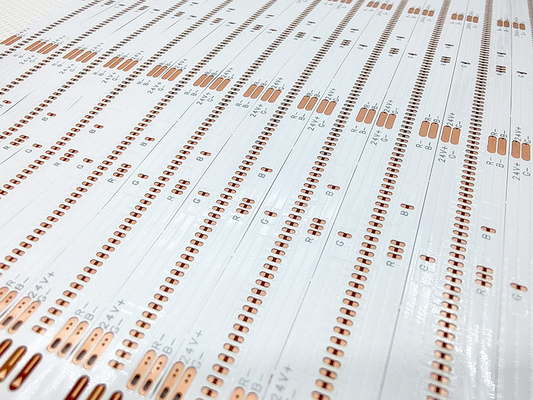

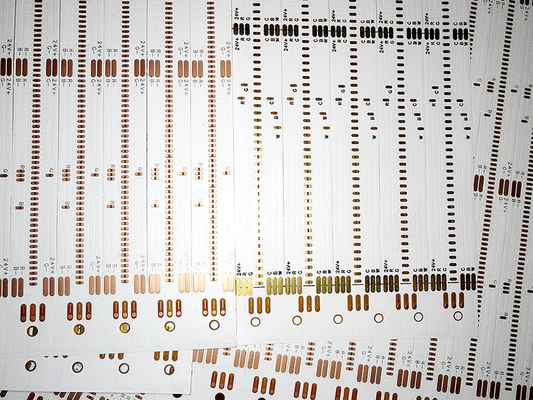

Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα, διπλής όψης επίστρωση μεμβράνης, λευκή πλακέτα, μαύρο κείμενο, αντιοξειδωτικό OSP

Προδιαγραφές προϊόντος:Υποστηρίζει διάφορα στυλ μη τυποποιημένης προσαρμογής εύκαμπτης πλακέτας FPC

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1.Σχετικά με Διαστάσεις:

FPC ακριβείας: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

• Η μονοστρωματική δομή πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με τις μονοστρωματικές FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις φύλλου χαλκού, αυξημένες οπές και σχηματισμένους αγώγιμους δρόμους. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα πάστας συγκόλλησης

Τα χρώματα της πάστας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

• Οι επιλογές μονοστρωματικής πλακέτας FPC ακριβείας περιλαμβάνουν 18um (0.5oz) και 35um (1oz).
• Η διπλής στρώσης πλακέτα FPC ακριβείας μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονοστρωματική πλακέτα FPC κανονικής ποιότητας μπορεί να επιλέξει 18um/25um/35um (1oz)/50um.
• Οι διπλής στρώσης πλακέτες FPC κανονικής ποιότητας μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1.Συμβουλευτική

16 χρόνια εστίαση στον σχεδιασμό και την Ε&Α κατασκευή εύκαμπτων πλακετών κυκλώματος FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2.Προσφορά

Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεων τιμών, για να εξοικονομήσετε μεγάλο κόστος για τους πελάτες.

3.Επαγγελματισμός

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4.Σχεδιασμός

Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλαπλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άνοιγμα χαλύβδινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5.Δημιουργία Δείγματος

Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλώματος με 16ετή ιστορία στην Κίνα. Τα προϊόντα μας ανανεώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλους τους τύπους υπηρεσιών δημιουργίας δειγμάτων και προσαρμογής FPC. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άλλες υπηρεσίες μιας στάσης.

παρακαλούμε επικοινωνήστε μαζί μας διαδικτυακά ή στείλτε μας E-mail, και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων.Σας ευχαριστούμε για τον χρόνο σας.
