Πώς να σχεδιάσετε μια πλακέτα PCB;

Είμαστε επαγγελματίες κατασκευαστές ευέλικτων εκτυπωμένων κυκλωμάτων, μπορούμε να παρέχουμε FPC ευέλικτα κυκλώματα, FPC ευέλικτα εκτυπωμένα κυκλώματα, HDI εκτυπωμένα κυκλώματα, SMD led light strip, COB led strip,Σχεδιασμός πλακών PCB, ευέλικτη οθόνη οθόνης LED, ηλεκτρονικό PCB, συνδυασμό τυπωμένων κυκλωμάτων, συνδυασμό κυκλωτικών καρτών, οικιακό όργανο ομορφιάς μάσκας προσώπου και πλακέτα κυκλωμάτων συσκευής ανάπτυξης μαλλιών και ούτω καθεξής.

Περιγραφή του προϊόντος:

Πρότυπο προϊόντος: HQ007

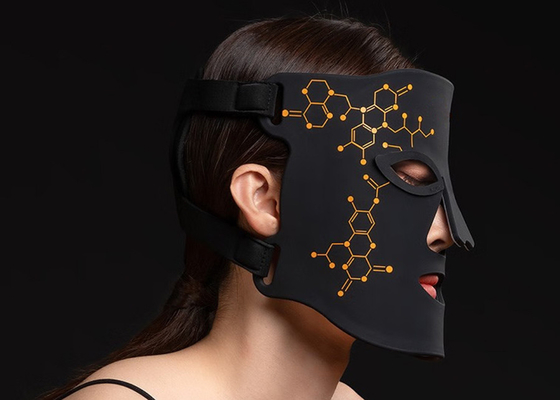

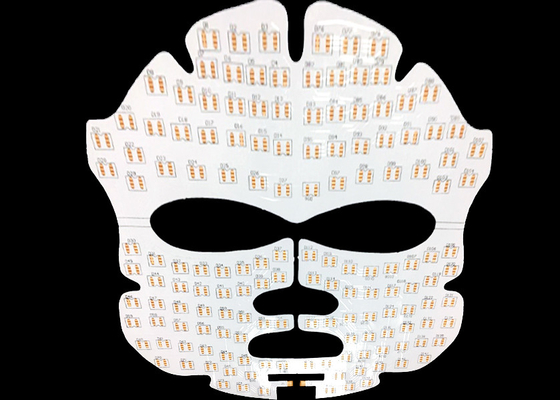

Ονομασία του προϊόντος: Φωτονική συσκευή ομορφιάς FPC / LED μάσκα ομορφιάς πλακέτα κυκλώματος

Χαρακτηριστικά του προϊόντος: διπλά στρώματα χαρτών, διπλής όψης επικαλύψεις με φιλμ, λευκό χαρτόνι, μαύρο κείμενο, αντιοξειδωτικό OSP

Προδιαγραφές προϊόντος:

1. Σύμφωνα με τις ανάγκες σας για την προσαρμογή διαφορετικού υλικού πάχους και τις απαιτήσεις της διαδικασίας LED ευέλικτη μάσκα πλακέτα κυκλώματος, LED μάσκα μονομερή και διπλής όψης πολυεπίπεδη καλωδίωση.

2Καλή ευελιξία και αντοχή στην κάμψη

Το εργοστάσιο έχει ένα επαγγελματικό δοκιμαστή κάμψης, κάθε παρτίδα των υλικών μέσω

Δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή

Παράμετροι σχεδιασμού FPC

Βασικές τεχνικές παραμέτρους:

1Για τις διαστάσεις:

Ειδικότητα FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος.

2. Αριθμός στρωμάτων στον πίνακα

• Η δομή της μονοστρωτής πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, στα ηλεκτρονικά όργανα και σε άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με το μονοστρώμα FPC, τα διπλόπλευρα πλαίσια έχουν δύο στρώματα χαλκού, αυξημένα διαδρόμια και σχηματισμένα αγωγικά μονοπάτια.Συσκευές αυτοκινήτων και άλλα προϊόντα.

3Χρώμα μάσκας συγκόλλησης

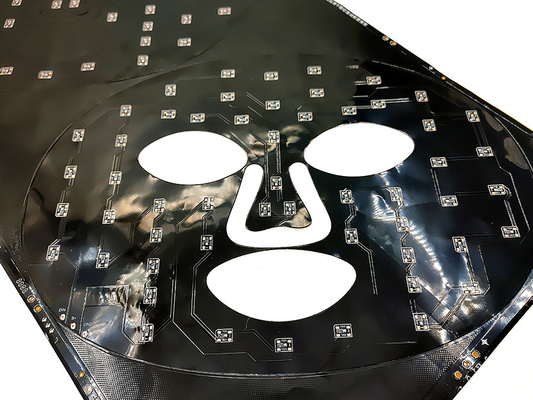

Τα χρώματα της μάσκας συγκόλλησης του FPC είναι κίτρινο, μαύρο και λευκό.Η μαύρη ταινία χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν το φως,όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή ταινία έχει ένα επιπλέον στρώμα λευκής επικάλυψης σε σύγκριση με την κίτρινη ταινία και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση,όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κλπ.

4. πάχος χαλκού

• Οι επιλογές μεμονωμένου πάνελ FPC ακριβείας περιλαμβάνουν 18um (0,5oz) και 35um (1oz).
• Το διπλά στρώμα FPC ακριβείας μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Το κανονικό μονοπίνακα FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um.
• Τα συνηθισμένα πλαίσια διπλού στρώματος FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5Ελάχιστο πλάτος γραμμής/διαστήματα γραμμών

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερος είναι ο δείκτης ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. 1- Συμβουλευτική

   16 χρόνια επικεντρώνονται στο σχεδιασμό πλακέτων ευέλικτου κυκλώματος FPC και την κατασκευή Ε & Α, για να παρέχουν στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδιασμού,ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. 2Προσφορά.

   Δείγμα ή προσφορά παρτίδας του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, παραχωρήσεις τιμών, σε μεγάλο βαθμό για τους πελάτες να εξοικονομήσουν κόστη.

3. 3Επαγγελμα

   Η εταιρεία μας έχει Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές προηγμένου εξοπλισμού και τεχνολογίας παραγωγής, επαγγελματική παραγωγή, κλίμακα.με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4. 4.Σχεδιασμός

   Παρέχει λύσεις στους πελάτες για να ολοκληρώσει μια σειρά από διεθνείς πιστοποιητικά συστήματος, μπορεί να παρέχει υποστρώμα παραγωγή, καλωδίωση, αρχικό σχεδιασμό, το καλούπι, patch,Υπηρεσία ενός σταθμού με ανοιχτό σίδερο, 16 χρόνια επαγγελματικού και τεχνικού επιπέδου, αξίζει την επιλογή και την εμπιστοσύνη σας.

5. 5.Διασκευή δειγμάτων

   Εξειδικευόμαστε στην κατασκευή δειγμάτων FPC και τις υπηρεσίες προσαρμογής, η εταιρεία έχει μια επιταχυνόμενη γραμμή παραγωγής, όπως: τα δείγματα διπλών πάνελ πλαστικών κυκλωμάτων μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
