Πώς να σχεδιάσετε μια πλακέτα PCB;

Είμαστε επαγγελματίες κατασκευαστές πλακών τυπωμένου κυκλώματος, μπορούμε να παρέχουμε ευέλικτη πλακέτα κυκλώματος FPC, ευέλικτο τυπωμένο κύκλωμα FPC, πλακέτα τυπωμένου κυκλώματος HDI, λωρίδα φωτός led SMD, λωρίδα LED COB, σχέδιο πλακέτας PCB, ευέλικτη οθόνη led, ηλεκτρονική PCB, συναρμολόγηση τυπωμένου κυκλώματος, συναρμολόγηση και κύκλωμα.

Περιγραφή προϊόντος:

Προδιαγραφές προϊόντος:

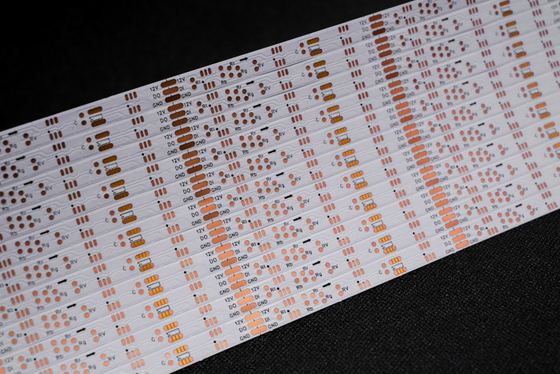

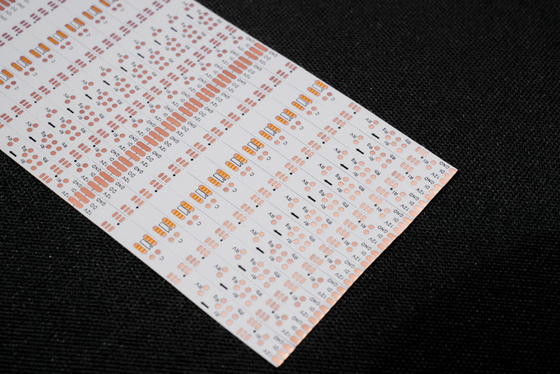

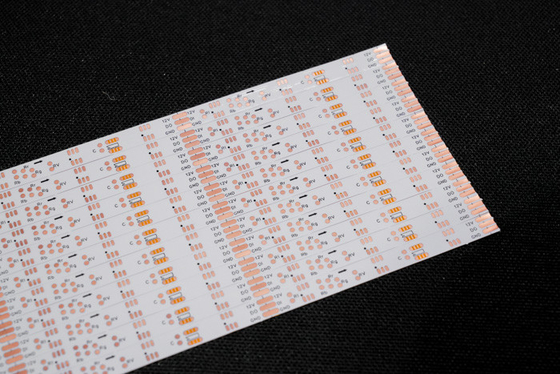

1. Είμαστε ο Κατασκευαστής Ευέλικτου Pcb και FPC, σύμφωνα με τις ανάγκες σας για την προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων διαδικασίας Λωρίδα φωτός LED FPC, FPC ακριβείας, πολύχρωμη λωρίδα LED FPC και άλλη εύκαμπτη πλακέτα LED με μονή, διπλή όψη και πολλαπλή στρώση.
2. Καλή ευκαμψία και αντοχή στην κάμψη
   Το εργοστάσιο διαθέτει έναν επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών
   Δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδίασης FPC

Βασικές τεχνικές παράμετροι:

1.Σχετικά με τις διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πίνακας υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στον πίνακα

• Η δομή της πλακέτας μιας στρώσης είναι απλή και γενικά χρησιμοποιείται σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλα πεδία με σχετικά απλά κυκλώματα.
• Σε σύγκριση με το FPC μονής στρώσης, οι σανίδες διπλής όψης έχουν δύο στρώματα φύλλου χαλκού, αυξημένες διόδους και σχηματισμένες αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα μάσκας συγκόλλησης του FPC είναι κίτρινο, μαύρο και άσπρο. Προτείνετε τη χρήση κίτρινου χρώματος, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν ανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

• Οι επιλογές ενός πάνελ ακριβείας FPC περιλαμβάνουν 18um (0,5oz) και 35um (1oz).
• Η πλακέτα διπλής στρώσης FPC ακριβείας μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Το απλό πάνελ FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um.
• Οι συνηθισμένες πλακέτες διπλής στρώσης FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um, ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και γενικά συνιστάται η χρήση τουλάχιστον 3 mil.

Διαδικασία σέρβις

1. Συμβουλευτική
   16 χρόνια επικεντρώνονται στη σχεδίαση ευέλικτων κυκλωμάτων FPC και στην κατασκευή Ε & Α, για να παρέχουν στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.
2. Προσφορά
   Προσφορά δείγματος ή παρτίδας του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, παραχωρήσεις τιμών, σε μεγάλο βαθμό για τους πελάτες για εξοικονόμηση κόστους.
3. Επάγγελμα
   Η εταιρεία μας διαθέτει τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές προηγμένου εξοπλισμού και τεχνολογίας παραγωγής, επαγγελματικής παραγωγής, κλίμακας. Το εργοστάσιό μας καλύπτει μια έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα στελέχη τεχνικού κορμού.
4. Σχέδιο
   Παρέχετε λύσεις στους πελάτες για την ολοκλήρωση μιας σειράς διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό βασικού, καλούπι, μπάλωμα, plug-in και ανοιχτό χαλύβδινο πλέγμα one-stop service, 16 χρόνια υετού επαγγελματικού και τεχνικού επιπέδου, αντάξια της επιλογής και της εμπιστοσύνης σας.
5. Παραγωγή δειγμάτων
   Ειδικευόμαστε στη λήψη δειγμάτων FPC και στις υπηρεσίες προσαρμογής, η εταιρεία διαθέτει μια ταχεία γραμμή παραγωγής, όπως: τα δείγματα διπλού πίνακα εύκαμπτων κυκλωμάτων μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Διακρίσεις

Σημειώστε:Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό και στην ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακών κυκλωμάτων με 16 χρόνια ιστορίας στην Κίνα. Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλα τα είδη δειγματοληψίας FPC και υπηρεσίες προσαρμογής. Εάν ενδιαφέρεστε για τα προϊόντα μας, πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχετε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, αρχικό σχεδιασμό, καλούπι, patch, plug-in και άλλες υπηρεσίες one-stop.

παρακαλούμε επικοινωνήστε μαζί μας ηλεκτρονικά ή στείλτε μας email και θα σας παρέχουμε προσωπική υπηρεσία από την επαγγελματική ομάδα πωλήσεών μας. Σας ευχαριστούμε για τον χρόνο σας.
