Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές

Name: Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ042
Availability: InStock

Ονομασία μάρκας:	HONGQI
Αριθμός μοντέλου:	HQ042
MOQ:	500 κομμάτια
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	Διαπραγματεύσιμα
Όροι πληρωμής:	L/C, D/A, T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

UL E477885 IATF16949 GB/T13485

Μονωτική ουσία:

οργανική ρητίνη

Συσκευασία λεπτομέρειες:

Γεμισμένο με ισχυρές χαρτοφυλακές

Δυνατότητα προσφοράς:

100000 κομμάτια το μήνα

Επισημαίνω:

Διπλής όψεως ηλεκτρονική κυκλική κυκλική επιφάνεια

Πίνακας ηλεκτρονικών κυκλωμάτων εκτύπωσης ακριβείας

Συγκρότημα διμερών ηλεκτρονικών κυκλωμάτων

Περιγραφή του προϊόντος

Πώς να σχεδιάσετε μια πλακέτα PCB;

Είμαστε επαγγελματίες κατασκευαστές εύκαμπτων τυπωμένων κυκλωμάτων, μπορούμε να παρέχουμε εύκαμπτα τυπωμένα κυκλώματα FPC, εύκαμπτα τυπωμένα κυκλώματα FPC, τυπωμένα κυκλώματα HDI, λωρίδες φωτός LED SMD, λωρίδες LED COB, σχεδιασμό πλακετών PCB, εύκαμπτες οθόνες LED, ηλεκτρονικές πλακέτες PCB, συναρμολόγηση τυπωμένων κυκλωμάτων, συναρμολόγηση πλακετών κυκλωμάτων και ούτω καθεξής.

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 0

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ042

Όνομα προϊόντος: Precision FPC

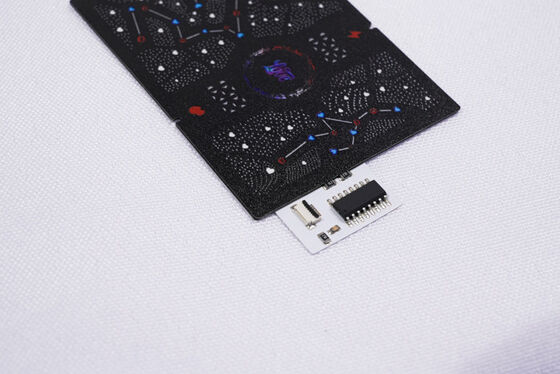

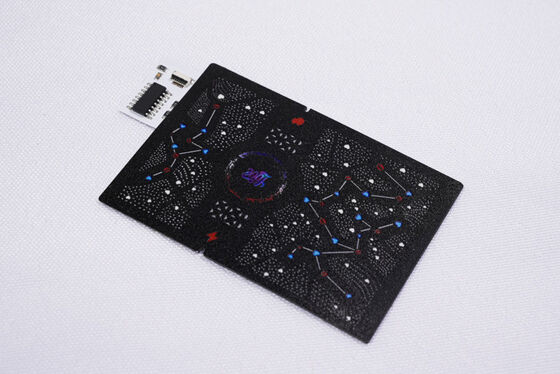

Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα κυκλώματος, διπλής όψης μαύρη μεμβράνη, μαύρο κείμενο, επιχρυσωμένη επιφάνεια

Προδιαγραφές προϊόντος:

1.Είμαστε ο Κατασκευαστής Flexible Pcb και FPC, σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων επεξεργασίας λωρίδων φωτός LED FPC, Precision FPC, πολύχρωμων λωρίδων LED FPC και άλλων εύκαμπτων τυπωμένων κυκλωμάτων LED με μονής, διπλής όψης και πολλαπλών στρώσεων.

2.Καλή ευκαμψία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών περνάει από δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 1

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1.Σχετικά με τις διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα υλικού σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

Η δομή μονής στρώσης πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.
Σε σύγκριση με τις μονής στρώσης FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις φύλλου χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

Οι επιλογές μονής πλακέτας Precision FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz);
Η διπλής στρώσης πλακέτα Precision FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
Η μονής πλακέτας Ordinary FPC μπορεί να επιλεγεί από 18um/25um/35um (1oz)/50um;
Οι διπλής στρώσης πλακέτες Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/διάστημα γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 4

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 5

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 6

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 7

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 8

Διαδικασία εξυπηρέτησης

Συμβουλευτική

16 χρόνια εστίαση στο σχεδιασμό και την Ε&Α κατασκευή εύκαμπτων τυπωμένων κυκλωμάτων FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.
Προσφορά

Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, εξοικονομώντας σημαντικά κόστος για τους πελάτες.
Επαγγελματισμός

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.
Σχεδιασμός

Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλαπλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, patch, plug-in και άνοιγμα χαλύβδινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής εναπόθεσης, άξια της επιλογής και της εμπιστοσύνης σας.
Δημιουργία Δείγματος

Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 9

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 10

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 11

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 12

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 14

Πιστοποιητικά και Τιμές

Διπλής όψης πλακέτα ευέλικτων κυκλωμάτων FPC με επίπεδο προστασίας από πυρκαγιά V0 και προσαρμόσιμες επιλογές 15

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό και την ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16ετή ιστορία στην Κίνα. Τα προϊόντα μας ανανεώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλους τους τύπους υπηρεσιών δημιουργίας δειγμάτων και προσαρμογής FPC. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, patch, plug-in και άλλες υπηρεσίες μιας στάσης.

παρακαλούμε επικοινωνήστε μαζί μας διαδικτυακά ή στείλτε μας E-mail, και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων. Σας ευχαριστούμε για τον χρόνο σας.
