Πώς να σχεδιάσετε μια πλακέτα PCB;
Είμαστε επαγγελματίες κατασκευαστές εύκαμπτων πλακετών κυκλωμάτων, μπορούμε να παρέχουμε εύκαμπτη πλακέτα κυκλώματος FPC, εύκαμπτο τυπωμένο κύκλωμα FPC, πλακέτα κυκλώματος HDI, λωρίδα φωτός LED SMD, λωρίδα LED COB, σχεδιασμό πλακέτας PCB, εύκαμπτη οθόνη LED, Ηλεκτρονικό PCB, συναρμολόγηση τυπωμένου κυκλώματος, συναρμολόγηση κάρτας κυκλώματος και ούτω καθεξής.

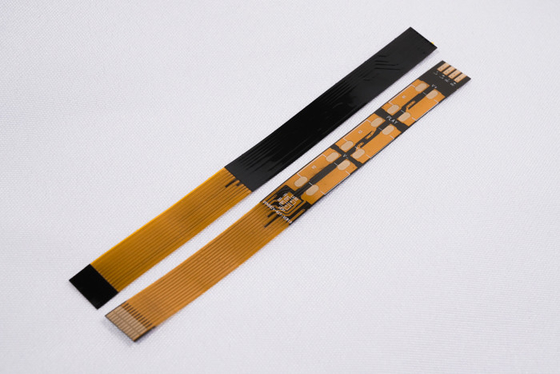

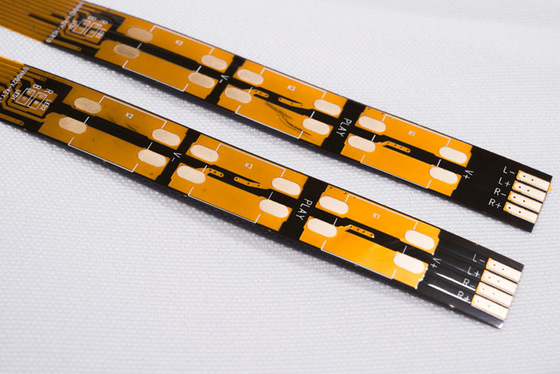

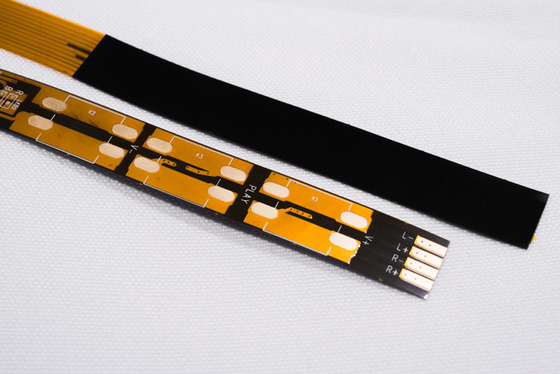

Διπλής στρώσης πλακέτα κυκλώματος Precision FPC Διπλής όψης ως Συναρμολόγηση τυπωμένου κυκλώματος

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ043
Όνομα προϊόντος: Precision FPC
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα κυκλώματος, διπλής όψης κίτρινη μεμβράνη, λευκό κείμενο, επιχρωμίωση επιφάνειας

Προδιαγραφές προϊόντος:

1.Είμαστε ο Κατασκευαστής Flexible Pcb και FPC, σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων διεργασίας FPC λωρίδας φωτός LED, Precision FPC, Colorful LED strip FPC  και άλλες εύκαμπτες πλακέτες κυκλωμάτων LED με μονή, διπλής όψης και Multi-layer.

2.Καλή ευελιξία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει έναν επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών μέσω

Δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1.Σχετικά με Διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πίνακας υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός των στρώσεων στην πλακέτα

• Η δομή της μονής στρώσης είναι απλή και χρησιμοποιείται γενικά σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλα πεδία με σχετικά απλά κυκλώματα.
• Σε σύγκριση με το FPC μονής στρώσης, οι πλακέτες διπλής όψης έχουν δύο στρώσεις χάλκινου φύλλου, αυξημένες οπές και σχηματίζουν αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης Τα χρώματα της μάσκας συγκόλλησης του FPC είναι κίτρινο, μαύρο και λευκό. Προτείνουμε τη χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλωδιακά προϊόντα. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χάλκινου φύλλου

Οι επιλογές μονής πλακέτας Precision FPC περιλαμβάνουν 18um (0,5oz) και 35um (1oz);

• Η πλακέτα διπλής στρώσης Precision FPC μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Η μονή πλακέτα Ordinary FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι πλακέτες διπλής στρώσης Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/διάκενο γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και συνιστάται γενικά η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1.Συμβουλευτική

16 χρόνια εστίασης στον σχεδιασμό και την κατασκευή FPC εύκαμπτων πλακετών κυκλωμάτων, για να παρέχουμε στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2.Προσφορά

Δείγμα ή παρτίδα προσφοράς του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, σε μεγάλο βαθμό για τους πελάτες για εξοικονόμηση κόστους.

3.Επάγγελμα

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει μια έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερους τεχνικούς βασικούς υπαλλήλους.

4.Σχεδιασμός

Παρέχετε λύσεις στους πελάτες για την οριστικοποίηση ενός αριθμού διεθνών πιστοποιήσεων συστημάτων, μπορείτε να παρέχετε παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και ανοιχτό πλέγμα χάλυβα one-stop service, 16 χρόνια επαγγελματικής και τεχνικής καθίζησης επιπέδου, άξια της επιλογής και της εμπιστοσύνης σας.

5.Δημιουργία δειγμάτων

Ειδικευόμαστε στην κατασκευή δειγμάτων FPC και στις υπηρεσίες προσαρμογής, η εταιρεία διαθέτει μια γραμμή παραγωγής ταχείας παραγωγής, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
