Πώς να σχεδιάσετε μια πλακέτα PCB;

Είμαστε επαγγελματίες κατασκευαστές εύκαμπτων τυπωμένων κυκλωμάτων, μπορούμε να παρέχουμε εύκαμπτα κυκλώματα FPC, εύκαμπτα τυπωμένα κυκλώματα FPC, τυπωμένα κυκλώματα HDI, λωρίδες φωτός LED SMD, λωρίδες LED COB, σχεδιασμό πλακετών PCB, εύκαμπτες οθόνες LED, ηλεκτρονικές πλακέτες PCB, συναρμολόγηση τυπωμένων κυκλωμάτων, συναρμολόγηση πλακετών κυκλωμάτων και ούτω καθεξής.

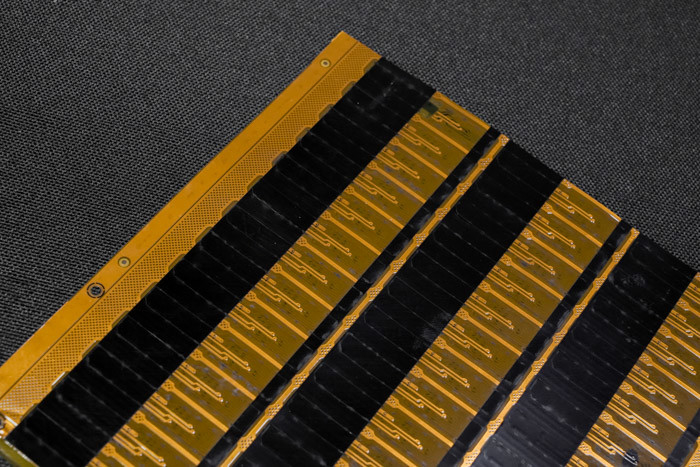

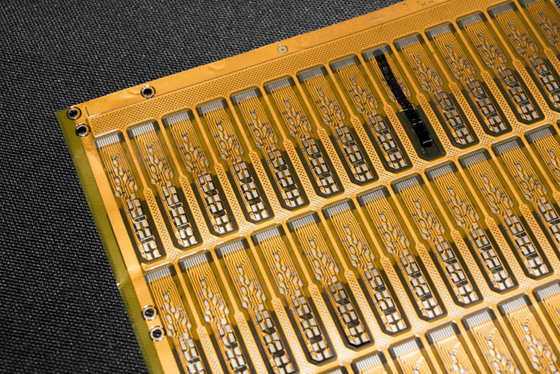

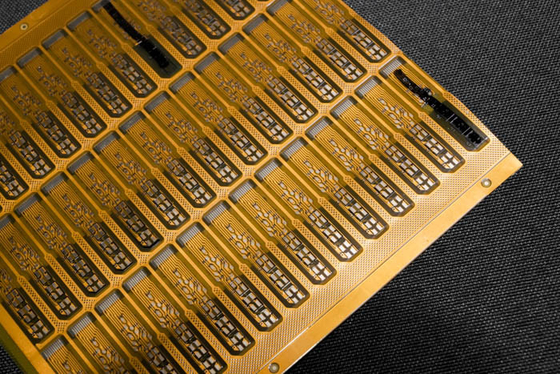

Προσαρμοσμένη πλακέτα τυπωμένου κυκλώματος FPC διπλής όψης ακριβείας με επιχρύσωση επιφάνειας

Περιγραφή προϊόντος:

Μοντέλο προϊόντος: HQ044
Όνομα προϊόντος: Precision FPC
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα κυκλώματος, διπλής όψης κίτρινη μεμβράνη, λευκό κείμενο, επιχρυσωμένη επιφάνεια

Προδιαγραφές προϊόντος:

1. Είμαστε ο κατασκευαστής Flexible Pcb και FPC, σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων επεξεργασίας λωρίδων LED FPC, Precision FPC, πολύχρωμων λωρίδων LED FPC και άλλων εύκαμπτων κυκλωμάτων LED με μονή, διπλή όψη και πολλαπλές στρώσεις.

2. Καλή ευκαμψία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών περνάει από δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με τις διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

• Η μονοστρωματική δομή της πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με τα μονοστρωματικά FPC, οι διπλής όψης πλακέτες έχουν δύο στρώματα φύλλου χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

• Οι επιλογές μονοπλακέτας Precision FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz);
• Η διπλής στρώσης πλακέτα Precision FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Οι μονοπλακέτες Ordinary FPC μπορούν να επιλεγούν από 18um/25um/35um (1oz)/50um;
• Οι διπλής στρώσης πλακέτες Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

   16 χρόνια εστίαση στο σχεδιασμό και την Ε&Α κατασκευή εύκαμπτων κυκλωμάτων FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχέδια σχεδιασμού, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

   Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, παραχωρήσεις τιμών, σημαντικά για τους πελάτες για εξοικονόμηση κόστους.

3. Επαγγελματισμός

   Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4. Σχεδιασμός

   Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρωμάτων, καλωδίωση, σχεδιασμό αρχών, καλούπι, patch, plug-in και άνοιγμα χαλύβδινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία Δείγματος

   Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16ετή ιστορία στην Κίνα. Τα προϊόντα μας ανανεώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλους τους τύπους υπηρεσιών δημιουργίας δειγμάτων και προσαρμογής FPC. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρωμάτων, καλωδίωση, σχεδιασμό αρχών, καλούπι, patch, plug-in και άλλες υπηρεσίες μιας στάσης.

παρακαλούμε επικοινωνήστε μαζί μας διαδικτυακά ή στείλτε μας email, και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων. Σας ευχαριστούμε για τον χρόνο σας.
