Πώς να σχεδιάσετε μια πλακέτα PCB;
Είμαστε επαγγελματίες κατασκευαστές εύκαμπτων πλακετών κυκλωμάτων, μπορούμε να παρέχουμε εύκαμπτη πλακέτα κυκλώματος FPC, εύκαμπτο τυπωμένο κύκλωμα FPC, πλακέτα τυπωμένου κυκλώματος HDI, λωρίδα φωτός LED SMD, λωρίδα LED COB, σχεδιασμό πλακέτας PCB, εύκαμπτη οθόνη LED, Ηλεκτρονικό PCB, συναρμολόγηση τυπωμένου κυκλώματος, συναρμολόγηση κάρτας κυκλώματος και ούτω καθεξής.

Εύκαμπτη Κατασκευή Pcb Οθόνη Εύκαμπτου LED Οθόνη FPC Διπλής Όψης Μαύρο Φιλμ

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ050

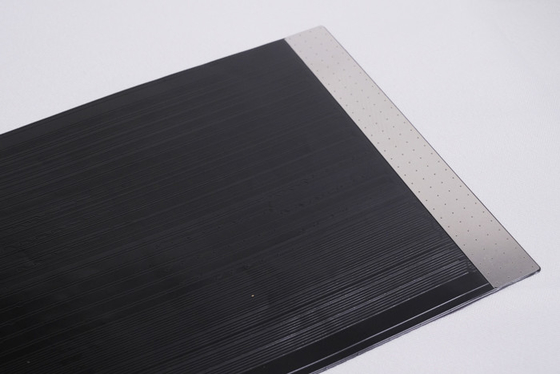

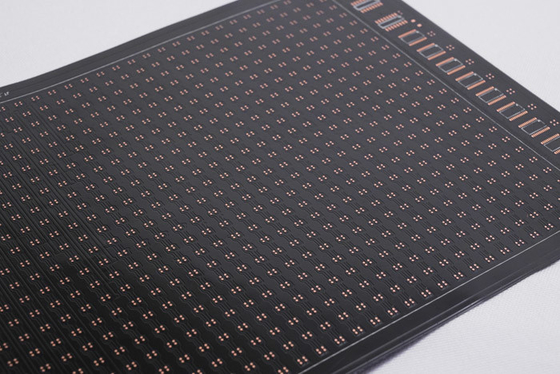

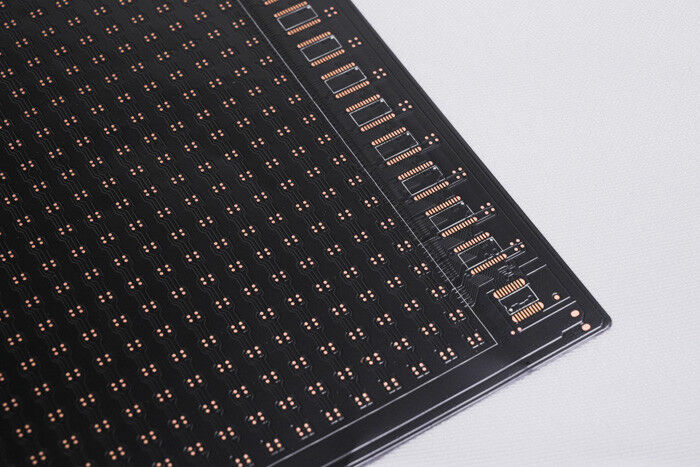

Όνομα προϊόντος:Οθόνη εύκαμπτου LED FPC
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα κυκλώματος, μαύρο φιλμ διπλής όψης, μαύρο κείμενο, επιχρωμίωση επιφάνειας

Προδιαγραφές προϊόντος:

1. Είμαστε ο Κατασκευαστής Εύκαμπτου Pcb και FPC, σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων διεργασίας Λωρίδα φωτός LED FPC, Precision FPC, Πολύχρωμη λωρίδα LED FPC  και άλλη εύκαμπτη πλακέτα κυκλώματος LED με μονή, διπλής όψης και πολυστρωματική.

2. Καλή ευελιξία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει έναν επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών περνάει από

Δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με Διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πίνακας υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός των στρώσεων στην πλακέτα

• Η δομή της μονής στρώσης είναι απλή και χρησιμοποιείται γενικά σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλα πεδία με σχετικά απλά κυκλώματα.
• Σε σύγκριση με το FPC μονής στρώσης, οι πλακέτες διπλής όψης έχουν δύο στρώσεις χάλκινου φύλλου, αυξημένες οπές και σχηματίζουν αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης Τα χρώματα της μάσκας συγκόλλησης του FPC είναι κίτρινο, μαύρο και λευκό. Προτείνουμε τη χρήση κίτρινου, το κίτρινο φιλμ είναι κατάλληλο για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλωδιακά προϊόντα. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Το λευκό φιλμ έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με το κίτρινο φιλμ και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κ.λπ.

4. Πάχος χάλκινου φύλλου

Οι επιλογές μονής πλακέτας Precision FPC περιλαμβάνουν 18um (0,5oz) και 35um (1oz);

• Η πλακέτα διπλής στρώσης Precision FPC μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Η μονή πλακέτα Ordinary FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι πλακέτες διπλής στρώσης Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/διάκενο γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και συνιστάται γενικά η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

16 χρόνια εστίασης στον σχεδιασμό και την Ε&Α κατασκευής εύκαμπτων πλακετών κυκλωμάτων FPC, για να παρέχουμε στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Δείγμα ή παρτίδα προσφοράς του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, σε μεγάλο βαθμό για τους πελάτες για εξοικονόμηση κόστους.

3. Επάγγελμα

Η εταιρεία μας διαθέτει Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές προηγμένου εξοπλισμού και τεχνολογίας παραγωγής, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει μια έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερους τεχνικούς βασικούς υπαλλήλους.

4. Σχεδιασμός

Παρέχετε λύσεις στους πελάτες για την οριστικοποίηση ενός αριθμού διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και ανοιχτή υπηρεσία χαλύβδινου πλέγματος one-stop, 16 χρόνια επαγγελματικού και τεχνικού επιπέδου καθίζησης, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία δειγμάτων

Ειδικευόμαστε στην κατασκευή δειγμάτων FPC και στις υπηρεσίες προσαρμογής, η εταιρεία διαθέτει μια γραμμή παραγωγής ταχείας παραγωγής, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση οθόνης, η εικόνα που βλέπετε ενδέχεται να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι ένας επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16 χρόνια ιστορίας στην Κίνα. Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλα τα είδη κατασκευής δειγμάτων FPC και υπηρεσιών προσαρμογής, Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και άλλες υπηρεσίες one-stop.

επικοινωνήστε μαζί μας online ή μέσω e-mail,

και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική ομάδα πωλήσεών μας.Σας ευχαριστούμε για τον χρόνο σας.
