Εύκαμπτος Κατασκευαστής PCB LED Εύκαμπτη COB Light Strip Circuit Board Για Led

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ056

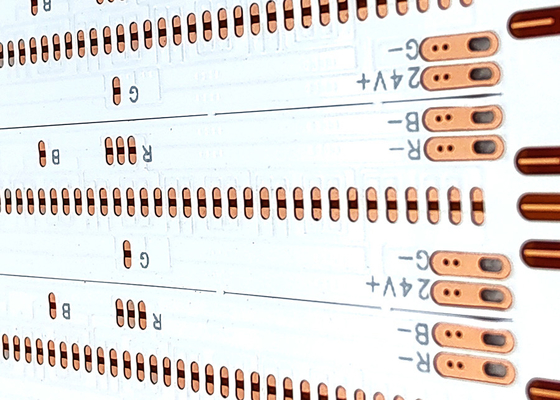

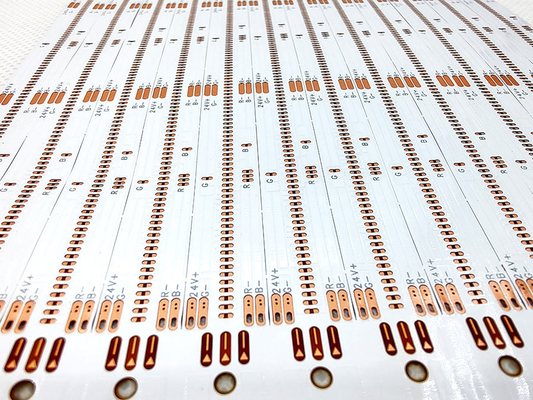

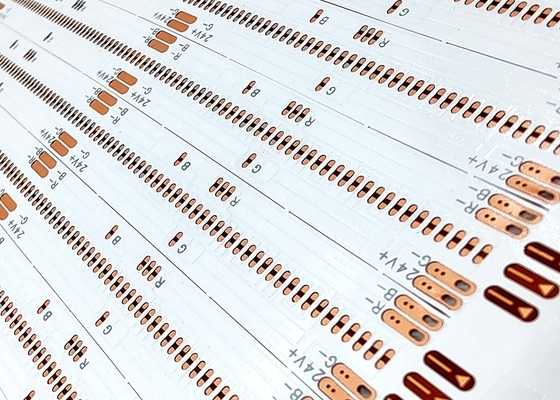

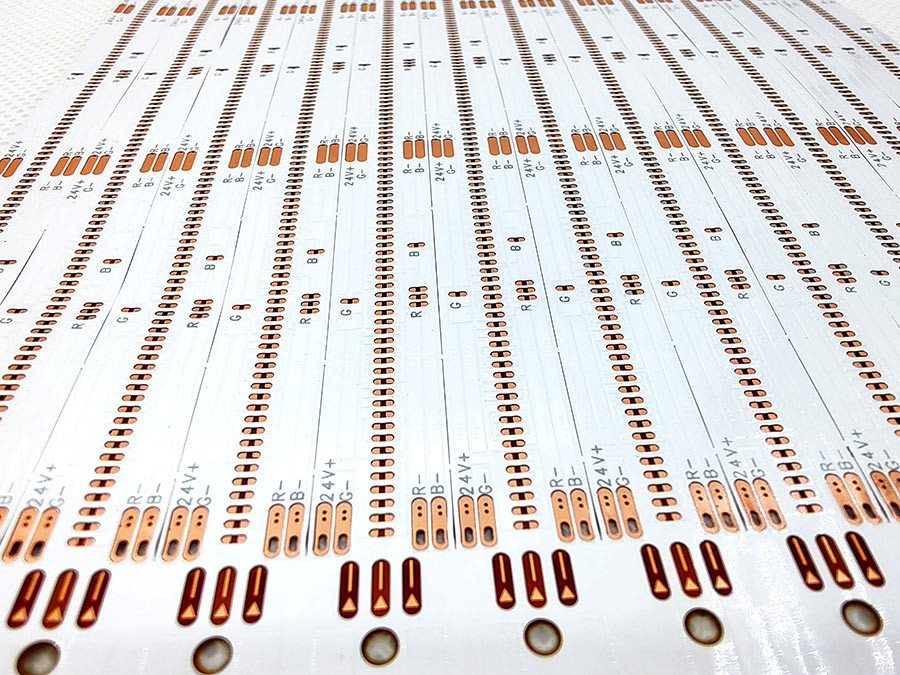

Όνομα προϊόντος:COB light strip circuit board
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα, διπλής όψης επίστρωση φιλμ, λευκό πίνακα, μαύρο κείμενο, OSP αντιοξειδωτικό

Προδιαγραφές προϊόντος:

1. Είμαστε ο Κατασκευαστής Εύκαμπτων PCB και FPC, Σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων διεργασίας Απεριόριστου μήκους COB light strip circuit board, Πολύχρωμη LED strip FPC  και άλλα εύκαμπτα κυκλώματα LED με μονής, διπλής όψης και πολλαπλών στρώσεων.

2. Καλή ευελιξία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει επαγγελματικό δοκιμαστή κάμψης, κάθε παρτίδα υλικών περνάει από

Δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με Διαστάσεις:

Ακριβείας FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πίνακας υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός των στρώσεων στην πλακέτα

• Η δομή της μονής στρώσης πλακέτας είναι απλή και χρησιμοποιείται γενικά σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλα πεδία με σχετικά απλά κυκλώματα.
• Σε σύγκριση με την μονής στρώσης FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις χάλκινου φύλλου, αυξημένες οπές και σχηματίζουν αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης Τα χρώματα της μάσκας συγκόλλησης της FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, Το κίτρινο φιλμ είναι κατάλληλο για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλωδιακά προϊόντα. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Το λευκό φιλμ έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με το κίτρινο φιλμ και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χάλκινου φύλλου

Οι επιλογές μονής πλακέτας Precision FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz);

• Η διπλής στρώσης πλακέτα Precision FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονής πλακέτας Ordinary FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι διπλής στρώσης πλακέτες Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/διάκενο γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και συνιστάται γενικά η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

16 χρόνια εστίασης στον σχεδιασμό και την κατασκευή FPC εύκαμπτων κυκλωμάτων, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδιαστικά σχέδια, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Δείγμα ή παρτίδα προσφοράς του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, εξοικονομώντας σημαντικά κόστος για τους πελάτες.

3. Επάγγελμα

Η εταιρεία μας διαθέτει Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές προηγμένου εξοπλισμού και τεχνολογίας παραγωγής, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερους τεχνικούς βασικούς υπαλλήλους.

4. Σχεδιασμός

Παρέχετε λύσεις στους πελάτες για την οριστικοποίηση ενός αριθμού διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και ανοιχτή υπηρεσία χαλύβδινου πλέγματος one-stop, 16 χρόνια επαγγελματικής και τεχνικής καθίζησης επιπέδου, άξια της επιλογής και της εμπιστοσύνης σας.

5. Κατασκευή δειγμάτων

Ειδικευόμαστε στην κατασκευή δειγμάτων FPC και στις υπηρεσίες προσαρμογής, η εταιρεία διαθέτει μια γραμμή παραγωγής ταχείας παραγωγής, όπως: δείγματα διπλής πλακέτας εύκαμπτων κυκλωμάτων μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
