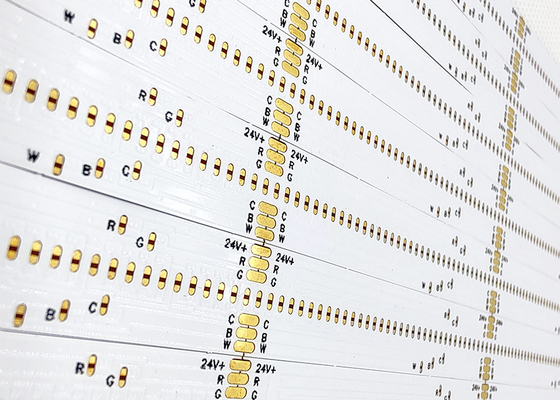

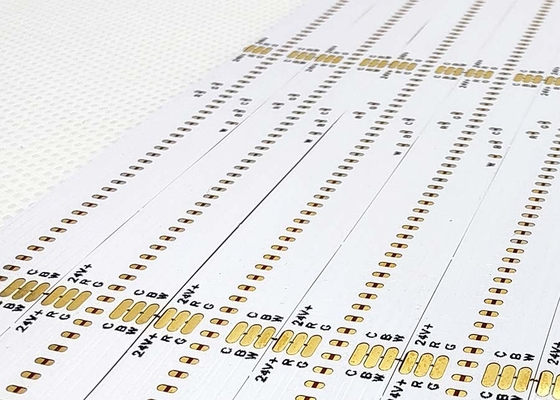

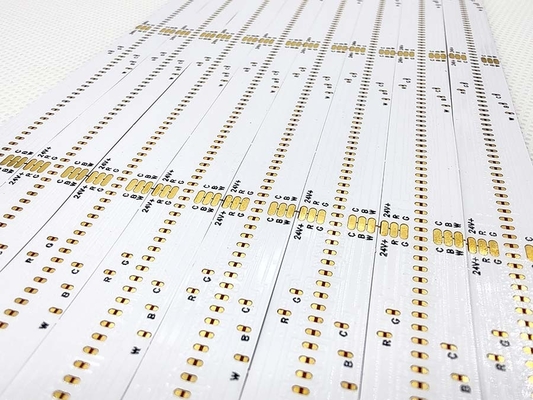

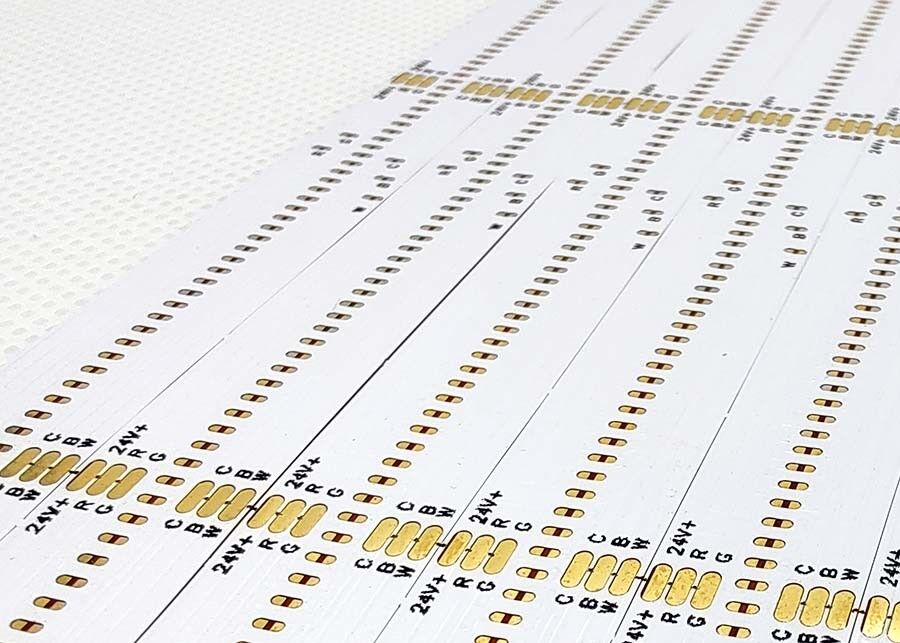

Δύο στρώσεις PCB COB με λευκό πίνακα και μαύρο σχεδιασμό κειμένου για LED εύκαμπτο πίνακα κυκλωμάτων

Περιγραφή του προϊόντος:

Πρότυπο προϊόντος: HQ057
Ονομασία του προϊόντος:Πίνακας κυκλωμάτων με ελαφριά λωρίδα COB
Χαρακτηριστικά του προϊόντος:Διπλά στρώματα χαρτών, διπλής όψης επικαλύψεις με φιλμ, λευκό χαρτί, μαύρο κείμενο, αντιοξειδωτικό OSP

Προδιαγραφές προϊόντος:

1.είμαστε ο ευέλικτος Pcb και FPC κατασκευαστής,Σύμφωνα με τις ανάγκες σας για να προσαρμόσετε διαφορετικό υλικό πάχος και τις απαιτήσεις της διαδικασίας απεριόριστο μήκος COB ελαφρύ πλάνο κυκλώματος ταινίας,Χρωματιστές ταινίες LED FPC και άλλες πλακέτες ευέλικτων κυκλωμάτων LED με μονό Διπλής όψης και πολυεπίπεδο.

2Καλή ευελιξία και αντοχή στην κάμψη

Το εργοστάσιο έχει ένα επαγγελματικό δοκιμαστή κάμψης, κάθε παρτίδα των υλικών μέσω

Δεκάδες χιλιάδες δοκιμές κάμψης πριν την μαζική παραγωγή για να εξασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδιασμού FPC

Βασικές τεχνικές παραμέτρους:

1- Περίπου. Μέγεθος:

Ειδικότητα FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος.

2Αριθμός. του στρώματα στην σανίδα

• Η δομή της μονοστρωτής πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, στα ηλεκτρονικά όργανα και σε άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με το μονοστρώμα FPC, τα διπλόπλευρα πλαίσια έχουν δύο στρώματα χαλκού, αυξημένα διαδρόμια και σχηματισμένα αγωγικά μονοπάτια.Συσκευές αυτοκινήτων και άλλα προϊόντα.

3Σωλίδα. χρώμα μάσκας

Τα χρώματα της μάσκας συγκόλλησης του FPC είναι κίτρινο, μαύρο και λευκό.Η μαύρη ταινία χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν το φως,όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή ταινία έχει ένα επιπλέον στρώμα λευκής επικάλυψης σε σύγκριση με την κίτρινη ταινία και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση,όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κλπ.

4. πάχος χαλκού

• Οι επιλογές μεμονωμένου πάνελ FPC ακριβείας περιλαμβάνουν 18um (0,5oz) και 35um (1oz).
• Το διπλά στρώμα FPC ακριβείας μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Το κανονικό μονοπίνακα FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um.
• Οι συνηθισμένες πλακέτες διπλού στρώματος FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5Ελάχιστο πλάτος γραμμής/διαστήματα γραμμών

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερος είναι ο δείκτης ελαττωμάτων και γενικά συνιστάται να χρησιμοποιείται τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1- Συμβουλευτική

16 χρόνια επικεντρώνονται στο σχεδιασμό πλακέτων ευέλικτου κυκλώματος FPC και την κατασκευή Ε & Α, για να παρέχουν στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδιασμού,ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2Προσφορά.

Δείγμα ή προσφορά παρτίδας του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, παραχωρήσεις τιμών, σε μεγάλο βαθμό για τους πελάτες να εξοικονομήσουν κόστη.

3Επαγγελμα

Η εταιρεία μας έχει Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές προηγμένου εξοπλισμού και τεχνολογίας παραγωγής, επαγγελματική παραγωγή, κλίμακα.με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4.Σχεδιασμός

Παρέχει λύσεις στους πελάτες για να ολοκληρώσει μια σειρά από διεθνείς πιστοποιητικά συστήματος, μπορεί να παρέχει υποστρώμα παραγωγή, καλωδίωση, αρχικό σχεδιασμό, το καλούπι, patch,Υπηρεσία ενός σταθμού με ανοιχτό σίδερο, 16 χρόνια επαγγελματικού και τεχνικού επιπέδου, αξίζει την επιλογή και την εμπιστοσύνη σας.

5.Διασκευή δειγμάτων

Εξειδικευόμαστε στην κατασκευή δειγμάτων FPC και υπηρεσίες προσαρμογής, η εταιρεία έχει μια επιταχυνόμενη γραμμή παραγωγής, όπως: τα δείγματα διπλών πάνελ ευέλικτων κυκλωτικών πλακών μπορούν να ολοκληρωθούν μέσα σε 5-7 ημέρες.

Πιστοποιητικά και Τιμές

Παρακαλούμε σημειώστε:

Λόγω των αλλαγών στο φωτισμό, τη γωνία λήψης και την ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής αποκλίσεις.Η GongDong HongQi είναι ένας επαγγελματίας κατασκευαστής πλακών κυκλωμάτων με 16 χρόνια ιστορίας στην Κίνα.Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλα τα είδη της κατασκευής δειγμάτων FPC και τις υπηρεσίες προσαρμογής, Αν ενδιαφέρεστε για τα προϊόντα μας,Παρακαλώ πείτε μας τις απαιτήσεις σας., θα σας βοηθήσουμε να παρέχετε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, το καλούπι, το πατς, το plug-in και άλλους υπηρεσία ένα σταθμό.

Επικοινωνήστε μαζί μας online ή με e-mail.και θα σας παρέχουμε προσωπική εξυπηρέτηση από την επαγγελματική ομάδα πωλήσεων μας.Ευχαριστώ για το χρόνο σας.
