Πώς να σχεδιάσετε μια πλακέτα PCB;

Είμαστε επαγγελματίας κατασκευαστής εύκαμπτων πλακετών τυπωμένων κυκλωμάτων, παρέχοντας εύκαμπτες πλακέτες FPC, εύκαμπτες πλακέτες τυπωμένων κυκλωμάτων FPC, πλακέτες τυπωμένων κυκλωμάτων HDI, λωρίδες LED SMD, λωρίδες LED COB, σχεδιασμό πλακέτας PCB, εύκαμπτες οθόνες LED, ηλεκτρονικά PCB, συναρμολόγηση τυπωμένων κυκλωμάτων, συναρμολόγηση καρτών κυκλώματος, πλακέτες κυκλωμάτων για συσκευές ομορφιάς προσώπου και συσκευές ανάπτυξης μαλλιών.

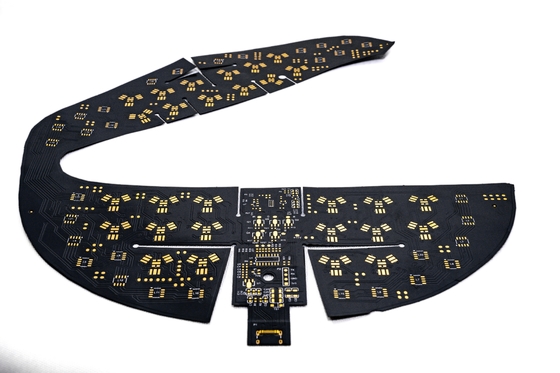

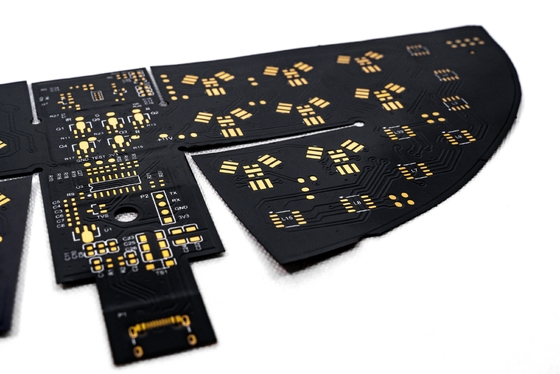

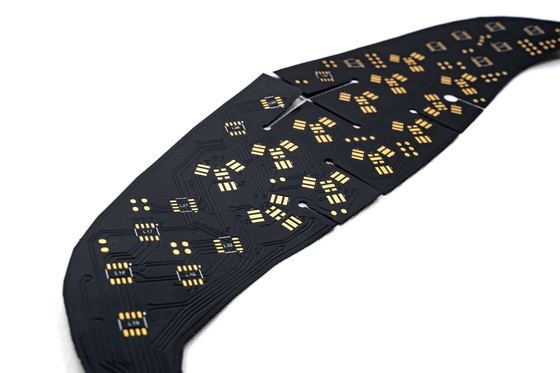

Επαγγελματική πλακέτα κυκλώματος μάσκας ομορφιάς LED με προηγμένη τεχνολογία SMT

Ιδανικό προϊόν για το δέρμα

Περιγραφή προϊόντος:

Αριθμός μοντέλου:HQ010
Όνομα προϊόντος:Πλακέτα κυκλώματος μάσκας ομορφιάς FPC/LED
Χαρακτηριστικά προϊόντος:Διπλής στρώσης, διπλής όψης, λευκή πλακέτα, μαύρο κείμενο, αντιοξειδωτικό OSP

Προδιαγραφές προϊόντος:

1. Προσαρμόστε το πάχος και τις απαιτήσεις διεργασίας διαφορετικών υλικών σύμφωνα με τις ανάγκες σας, εύκαμπτη πλακέτα κυκλώματος LED, LED μονής και διπλής όψης πολλαπλών στρώσεων.

2. Καλή ευκαμψία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει ειδικό όργανο δοκιμής κάμψης, κάθε παρτίδα υλικού

Έχει υποβληθεί σε δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με Διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πίνακας υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός των στρώσεων στην πλακέτα

• Η δομή της μονής στρώσης είναι απλή και χρησιμοποιείται γενικά σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλα πεδία με σχετικά απλά κυκλώματα.
• Σε σύγκριση με το FPC μονής στρώσης, οι πλακέτες διπλής όψης έχουν δύο στρώσεις χάλκινου φύλλου, αυξημένες οπές και σχηματίζουν αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης Τα χρώματα της μάσκας συγκόλλησης του FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, Το κίτρινο φιλμ είναι κατάλληλο για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Το λευκό φιλμ έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με το κίτρινο φιλμ και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χάλκινου φύλλου

Οι επιλογές μονής πλακέτας Precision FPC περιλαμβάνουν 18um (0,5oz) και 35um (1oz);

• Η πλακέτα διπλής στρώσης Precision FPC μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Η μονή πλακέτα Ordinary FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι πλακέτες διπλής στρώσης Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/διάκενο γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και συνιστάται γενικά η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

16 χρόνια εστίασης στον σχεδιασμό και την κατασκευή Ε&Α εύκαμπτων πλακετών κυκλωμάτων FPC, για να παρέχουμε στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Δείγμα ή μαζική προσφορά του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, εξοικονομώντας σημαντικά κόστος για τους πελάτες.

3. Επάγγελμα

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει μια έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερους τεχνικούς βασικούς υπαλλήλους.

4. Σχεδιασμός

Παρέχετε λύσεις στους πελάτες για την οριστικοποίηση ενός αριθμού διεθνών πιστοποιήσεων συστημάτων, μπορείτε να παρέχετε παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και one-stop service ανοιχτού χαλύβδινου πλέγματος, 16 χρόνια επαγγελματικής και τεχνικής καθίζησης επιπέδου, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία δειγμάτων

Ειδικευόμαστε στην κατασκευή δειγμάτων FPC και στις υπηρεσίες προσαρμογής, η εταιρεία διαθέτει μια γραμμή παραγωγής ταχείας παραγωγής, όπως: δείγματα διπλής πλακέτας εύκαμπτων πλακετών κυκλωμάτων μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και τιμές

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση οθόνης, η εικόνα που βλέπετε ενδέχεται να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι ένας επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16 χρόνια ιστορίας στην Κίνα. Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλα τα είδη κατασκευής δειγμάτων FPC και υπηρεσιών προσαρμογής, Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και άλλες υπηρεσίες one-stop.

επικοινωνήστε μαζί μας online ή μέσω e-mail,

και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική ομάδα πωλήσεών μας.Σας ευχαριστούμε για τον χρόνο σας.
