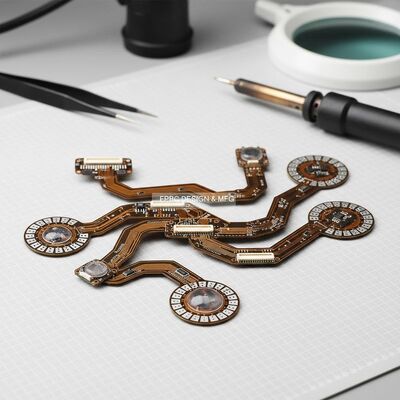

Διπλό στρώμα ευέλικτης κυκλωτικής πλακέτας με επίπεδο προστασίας από πυρκαγιά V0 και πάχος 0,25 mm±0,05 για ιατρικό εξοπλισμό

Διπλό στρώμα ευέλικτης κυκλωτικής πλακέτας με επίπεδο προστασίας από πυρκαγιά V0 και πάχος 0,25 mm±0,05 για ιατρικό εξοπλισμό

Ονομασία μάρκας:	HONGQI
Αριθμός μοντέλου:	HQ033
MOQ:	500 κομμάτια
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	Διαπραγματεύσιμα
Όροι πληρωμής:	L/C, D/A, T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

UL E477885 IATF16949 GB/T13485

Μονωτική ουσία:

οργανική ρητίνη

Βασικά Υλικά:

Χαλκός

Αριθμός στρωμάτων::

Διπλής Όψης

Πάχος στρώματος μόνωσης::

λεπτή πλάκα

Τεχνολογία Επεξεργασίας:

ρολό φύλλο

Ιδιότητες επιβραδυντικών φλόγας::

Επίπεδο πυροπροστασίας V0

Πάχος πλάκας:

0,25mm±0,05

Μέθοδος Μάρκετινγκ:

Εργοστασιακές Άμεσες Πωλήσεις

Μονωτική Ρητίνη:

Ρητίνη πολυιμιδίου (PI)

Πάχος μόνωσης:

συμβατική σανίδα

Άλλη υπηρεσία:

υποστήριξη προσαρμοσμένων υπηρεσιών

Μηχανική ακαμψία::

Εύκαμπτος

πεδίο εφαρμογής:

Χρησιμοποιείται σε ιατρικό εξοπλισμό, ομορφιά και υγεία, κινητά τηλέφωνα, όργανα αυτοκινήτων και φωτ

Συσκευασία λεπτομέρειες:

Γεμισμένο με ισχυρές χαρτοφυλακές

Δυνατότητα προσφοράς:

100000 κομμάτια το μήνα

Επισημαίνω:

Προσαρμοσμένος τυπωμένος HDI πίνακας κυκλωμάτων

Περιγραφή του προϊόντος

Σχεδιασμός και Κατασκευή FPC Λωρίδων Φωτισμού LED

Ως επαγγελματίες κατασκευαστές εύκαμπτων τυπωμένων κυκλωμάτων, ειδικευόμαστε σε εύκαμπτα κυκλώματα FPC, τυπωμένα κυκλώματα HDI, λωρίδες LED SMD, λωρίδες LED COB, σχεδιασμό πλακετών PCB, εύκαμπτες οθόνες LED, ηλεκτρονικά PCB, συναρμολόγηση τυπωμένων κυκλωμάτων και συναρμολόγηση πλακετών κυκλωμάτων.

Προδιαγραφές Προϊόντος: FPC Λωρίδας Φωτισμού LED HQ033

Χαρακτηριστικά Προϊόντος

Διπλής στρώσης κατασκευή πλακέτας κυκλώματος
Αμφίπλευρη λευκή μεμβράνη με λευκό κείμενο
Επιφανειακή αντιοξειδωτική επεξεργασία OSP
Εξαιρετική ευκαμψία και αντοχή στην κάμψη

Προσαρμόζουμε FPC λωρίδων φωτισμού LED, FPC ακριβείας και FPC πολύχρωμων λωρίδων LED με μονές, διπλές και πολυστρωματικές διαμορφώσεις σύμφωνα με τις συγκεκριμένες απαιτήσεις σας. Κάθε παρτίδα υποβάλλεται σε αυστηρούς ελέγχους με επαγγελματικούς ελεγκτές κάμψης για να διασφαλιστεί η ποιότητα του προϊόντος μέσω δεκάδων χιλιάδων κύκλων κάμψης πριν από τη μαζική παραγωγή.

Παράμετροι Σχεδιασμού FPC

Διαστάσεις

FPC Ακριβείας: Μέγιστο μέγεθος 240×500mm (όριο 250×500mm), χωρίς ελάχιστο όριο μεγέθους. Πλακέτα υλικού σε ρολό: μέγιστο πλάτος 240mm, μέγιστο μήκος 100 μέτρα.

Στρώματα Πλακέτας

Μονής στρώσης πλακέτες: Απλή δομή ιδανική για βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και βασικές εφαρμογές κυκλωμάτων
Διπλής όψης πλακέτες: Διαθέτουν δύο στρώματα φύλλου χαλκού με αυξημένες οπές για αγώγιμες διαδρομές, κατάλληλες για κινητά τηλέφωνα, όργανα αυτοκινήτων και σύνθετα προϊόντα

Χρώματα Μάσκας Συγκόλλησης

Κίτρινο: Κατάλληλο για τα περισσότερα προϊόντα, συμπεριλαμβανομένων διαφόρων εφαρμογών καλωδίων
Μαύρο: Χρησιμοποιείται σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα και οθόνες LED
Λευκό: Διαθέτει επιπλέον λευκή επίστρωση για ανακλαστικές εφαρμογές, συμπεριλαμβανομένων φωτιστικών, οθονών LED και προϊόντων ιατρικής ομορφιάς

Επιλογές Πάχους Φύλλου Χαλκού

Τύπος Πλακέτας	Επιλογές Πάχους
Μονόπλευρη Πλακέτα FPC Ακριβείας	18um (0.5oz), 35um (1oz)
Διπλής στρώσης Πλακέτα FPC Ακριβείας	12um (0.33oz), 18um (0.5oz), 35um (1oz)
Μονόπλευρη Πλακέτα FPC Συμβατική	18um, 25um, 35um (1oz), 50um
Διπλής όψης Πλακέτες FPC Συμβατικές	18-25um, 25-25um, 35-35um, 35-70um

Ελάχιστο Πλάτος Γραμμής/Απόσταση Γραμμής

Συνιστώμενο ελάχιστο 3mil για βέλτιστη αποδοτικότητα κατασκευής και μειωμένα ποσοστά ελαττωμάτων.

Διαδικασία Υπηρεσίας

Συμβουλευτική

16 χρόνια εμπειρίας στο σχεδιασμό, την έρευνα και ανάπτυξη και την κατασκευή εύκαμπτων τυπωμένων κυκλωμάτων FPC. Παρέχουμε εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και τεχνική υποστήριξη.

Προσφορά

Ανταγωνιστικές τιμές για δείγματα ή παραγωγή παρτίδων με προηγμένη τεχνολογία και υλικά, μειώνοντας σημαντικά το κόστος των πελατών.

Επαγγελματική Κατασκευή

Προηγμένος εξοπλισμός από τις περιοχές της Γερμανίας, της Ιαπωνίας και της Ταϊβάν. Η εγκατάστασή μας 20.000 τετραγωνικών μέτρων απασχολεί πάνω από 800 άτομα προσωπικό, συμπεριλαμβανομένων 50 ανώτερων τεχνικών εμπειρογνωμόνων.

Υπηρεσίες Σχεδιασμού

Ολοκληρωμένες υπηρεσίες μιας στάσης, συμπεριλαμβανομένης της παραγωγής υποστρωμάτων, καλωδίωσης, σχεδιασμού αρχών, δημιουργίας καλουπιών, SMT, εξαρτημάτων μέσω οπών και ανοίγματος στένιλ. Πιστοποιημένο με πολλαπλές διεθνείς πιστοποιήσεις συστημάτων.

Δημιουργία Δειγμάτων

Εξειδικευμένη δημιουργία δειγμάτων FPC και προσαρμογή με επιταχυνόμενες γραμμές παραγωγής. Δείγματα διπλής στρώσης εύκαμπτων κυκλωμάτων ολοκληρώνονται εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλώ Σημειώστε: Όλες οι φωτογραφίες προϊόντων είναι αυθεντικές. Μικρές χρωματικές αποκλίσεις ενδέχεται να προκύψουν λόγω φωτισμού, γωνιών λήψης και διαφορών στην ανάλυση της οθόνης. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16 χρόνια εμπειρίας στην Κίνα. Τα προϊόντα μας υποβάλλονται σε συνεχείς ενημερώσεις και αναβαθμίσεις ετησίως. Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC. Επικοινωνήστε μαζί μας με τις απαιτήσεις σας για επαγγελματικές λύσεις, συμπεριλαμβανομένης της παραγωγής υποστρωμάτων, καλωδίωσης, σχεδιασμού αρχών, δημιουργίας καλουπιών, SMT, εξαρτημάτων μέσω οπών και ολοκληρωμένων υπηρεσιών μιας στάσης.
