Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED

Ονομασία μάρκας:	HONGQI
Αριθμός μοντέλου:	HQ011
MOQ:	500 κομμάτια
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	Διαπραγματεύσιμα
Όροι πληρωμής:	L/C, D/A, T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

UL E477885 IATF16949 GB/T13485

Μονωτική ουσία:

οργανική ρητίνη

Συσκευασία λεπτομέρειες:

Γεμισμένο με ισχυρές χαρτοφυλακές

Δυνατότητα προσφοράς:

100000 κομμάτια το μήνα

Επισημαίνω:

Προσαρμοσμένη ευέλικτη πλακέτα κυκλωμάτων

Ιατρική ευέλικτη πλακέτα κυκλωμάτων

Ελαστικές κυκλωτικές πλάκες αεροδιαστημικής χρήσης

Περιγραφή του προϊόντος

Εύκαμπτη πλακέτα τυπωμένου κυκλώματος χωρίς καλώδια για λωρίδα LED Διπλής στρώσης πλακέτα Επίστρωση διπλής όψης με φιλμ Λευκή πλακέτα

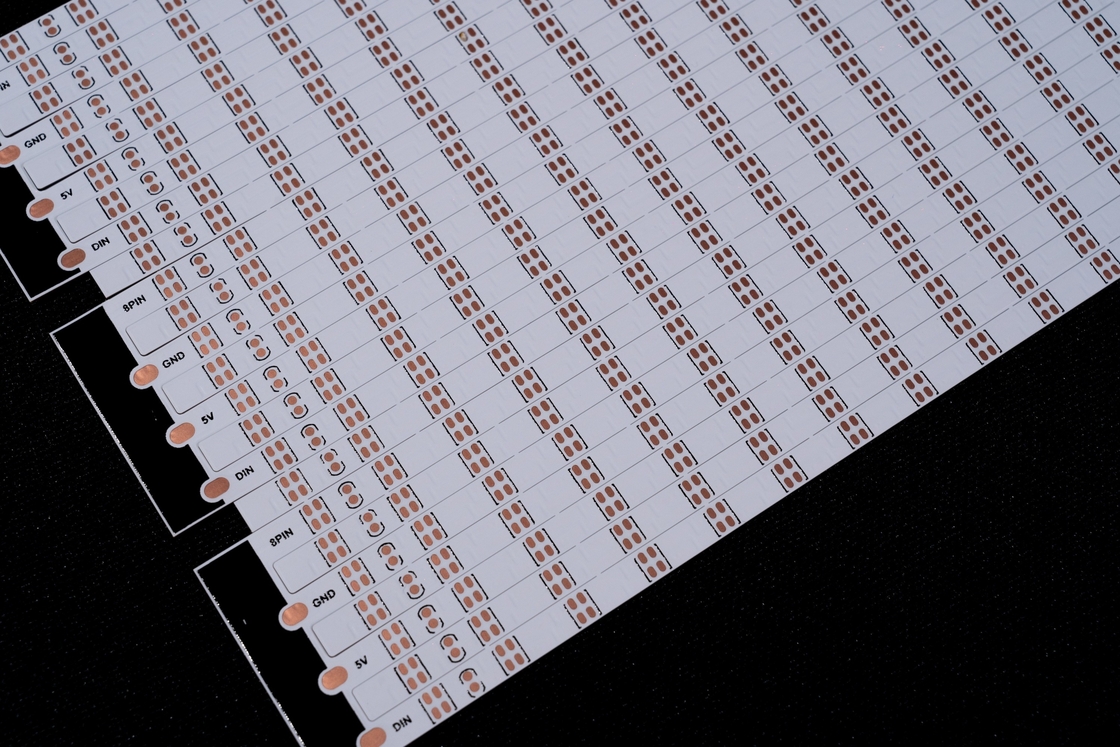

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 0

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ011

Όνομα προϊόντος: Πολύχρωμη λωρίδα LED FPC

Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα, επίστρωση διπλής όψης με φιλμ, λευκή πλακέτα, μαύρο κείμενο, αντιοξειδωτικό OSP

Προδιαγραφές προϊόντος:

1. Σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων επεξεργασίας Πολύχρωμη λωρίδα LED FPC και άλλες εύκαμπτες πλακέτες τυπωμένου κυκλώματος LED μονής και διπλής όψης.

2. Καλή ευκαμψία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών μέσω

Δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή.

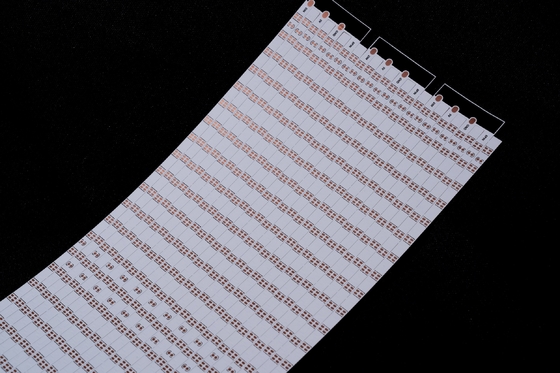

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 1

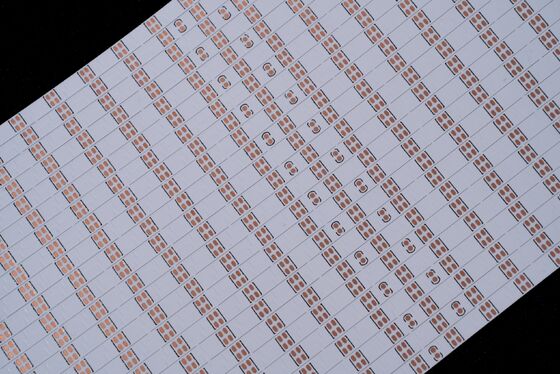

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 2

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 3

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με τις διαστάσεις:

FPC ακριβείας: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα υλικού σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

Η μονοστρωματική δομή της πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.
Σε σύγκριση με τα μονοστρωματικά FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις φύλλου χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, το κίτρινο φιλμ είναι κατάλληλο για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή πλακέτα έχει μια επιπλέον στρώση λευκής επίστρωσης σε σύγκριση με την κίτρινη πλακέτα, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

Οι επιλογές μονοστρωματικής πλακέτας FPC ακριβείας περιλαμβάνουν 18um (0.5oz) και 35um (1oz).
Η διπλής στρώσης πλακέτα FPC ακριβείας μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
Η μονοστρωματική πλακέτα FPC κανονικής ποιότητας μπορεί να επιλεγεί από 18um/25um/35um (1oz)/50um.
Οι διπλής στρώσης πλακέτες FPC κανονικής ποιότητας μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 4

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 5

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 6

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 7

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 8

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

16 χρόνια εστίασης στο σχεδιασμό και την Ε&Α κατασκευή εύκαμπτων πλακετών τυπωμένου κυκλώματος FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, εξοικονομώντας σημαντικά κόστος για τους πελάτες.

3. Επαγγελματισμός

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4. Σχεδιασμός

Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, πάστα, βύσμα και άνοιγμα ατσάλινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία Δείγματος

Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου τυπωμένου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 9

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 10

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 11

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 12

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 14

Πιστοποιητικά και Τιμές

Διπλής στρώσης πλακέτα LED εύκαμπτο PCB με επίπεδο πυροπροστασίας V0 και προσαρμόσιμο FPC για φωτισμό LED 15

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16ετή ιστορία στην Κίνα. Τα προϊόντα μας ανανεώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλων των ειδών τις υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, πάστα, βύσμα και άλλες υπηρεσίες μιας στάσης.

παρακαλούμε επικοινωνήστε μαζί μας διαδικτυακά ή στείλτε μας email, και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων.Σας ευχαριστούμε για τον χρόνο σας.
