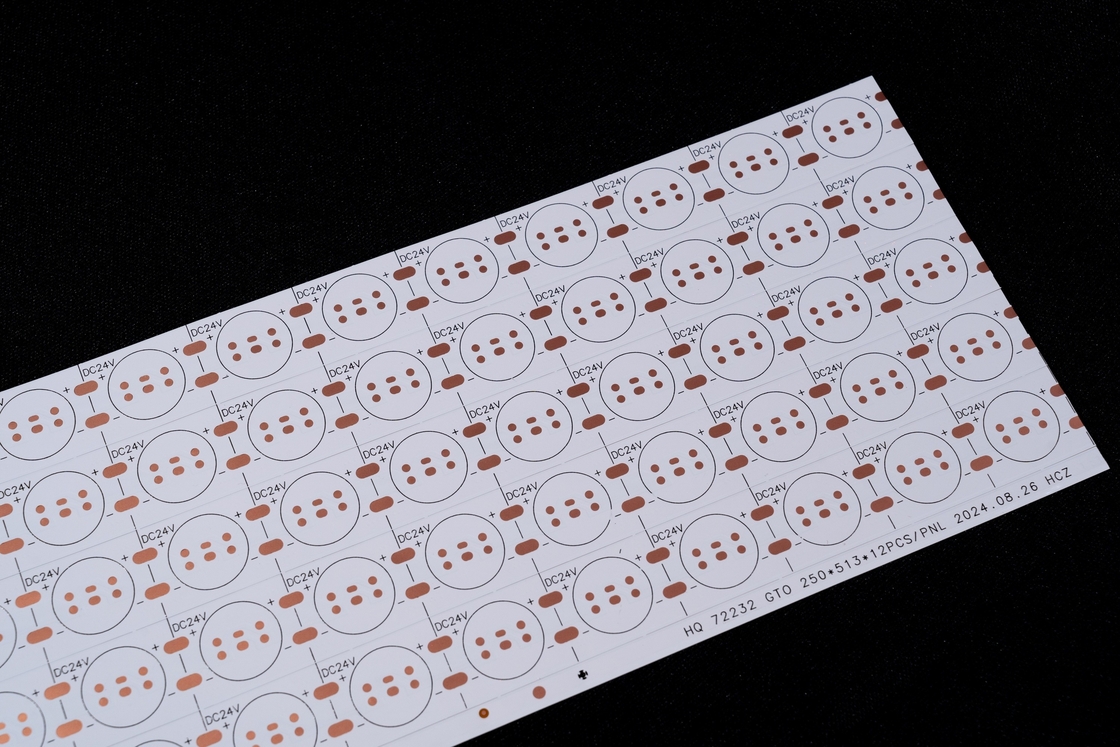

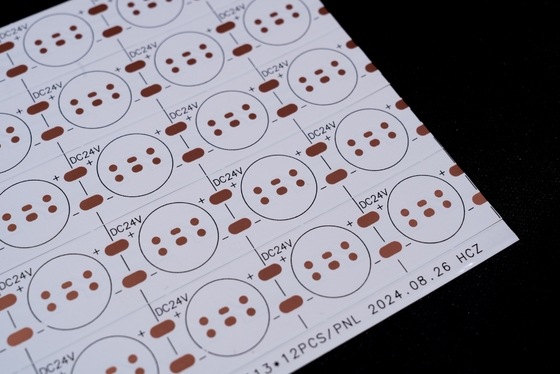

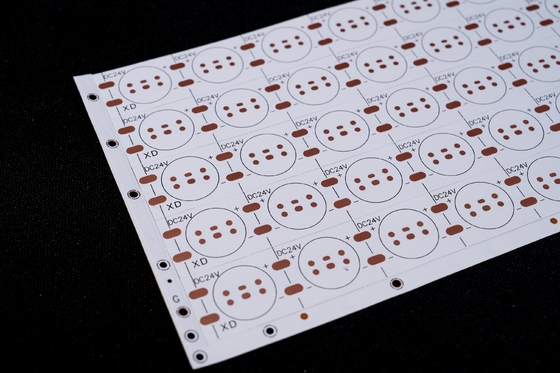

Εύκαμπτο PCB ασύρματου δικτύου για λωρίδα LED, διπλής στρώσης, διπλής όψης, επίστρωση φιλμ, λευκό ταμπλό

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ011
Όνομα προϊόντος: Έγχρωμη FPC λωρίδας LED
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα, επίστρωση φιλμ διπλής όψης, λευκός πίνακας, μαύρο κείμενο, αντιοξειδωτικό OSP

t2835-25灯/PCS-12*503-24V-SIGNLE

Προδιαγραφές προϊόντος:

1. Σύμφωνα με τις ανάγκες σας, προσαρμόστε το πάχος του υλικού και τις απαιτήσεις της διαδικασίας Έγχρωμη FPC λωρίδας LED  και άλλα εύκαμπτα κυκλώματα LED με μονή και διπλή όψη.

2. Καλή ευελιξία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει επαγγελματικό δοκιμαστή κάμψης, κάθε παρτίδα υλικών περνάει από

Δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή.

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με Διαστάσεις:

FPC ακριβείας: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πίνακας υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός των στρώσεων στην πλακέτα

• Η δομή της μονής στρώσης είναι απλή και χρησιμοποιείται γενικά σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλα πεδία με σχετικά απλά κυκλώματα.
• Σε σύγκριση με την FPC μονής στρώσης, οι πλακέτες διπλής όψης έχουν δύο στρώσεις χάλκινου φύλλου, αυξημένες οπές και σχηματίζουν αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης Τα χρώματα της μάσκας συγκόλλησης της FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, το κίτρινο φιλμ είναι κατάλληλο για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλωδιακά προϊόντα. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Το λευκό φιλμ έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με το κίτρινο φιλμ και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χάλκινου φύλλου

Οι επιλογές μονής πλακέτας FPC ακριβείας περιλαμβάνουν 18um (0,5oz) και 35um (1oz);

• Η πλακέτα διπλής στρώσης FPC ακριβείας μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Η μονή πλακέτα FPC κανονικής ποιότητας μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι πλακέτες διπλής στρώσης FPC κανονικής ποιότητας μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/διάκενο γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και συνιστάται γενικά η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

16 χρόνια εστίασης στον σχεδιασμό και την Ε&Α κατασκευής εύκαμπτων κυκλωμάτων FPC, για να παρέχουμε στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Δείγμα ή παρτίδα προσφοράς του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, εξοικονομώντας σημαντικά κόστος για τους πελάτες.

3. Επάγγελμα

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερους τεχνικούς βασικούς υπαλλήλους.

4. Σχεδιασμός

Παρέχετε λύσεις στους πελάτες για την οριστικοποίηση ενός αριθμού διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και one-stop service ανοιχτού χαλύβδινου πλέγματος, 16 χρόνια επαγγελματικής και τεχνικής καθίζησης επιπέδου, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία δειγμάτων

Ειδικευόμαστε στην κατασκευή δειγμάτων FPC και στις υπηρεσίες προσαρμογής, η εταιρεία διαθέτει μια επιταχυνόμενη γραμμή παραγωγής, όπως: δείγματα διπλής πλακέτας εύκαμπτων κυκλωμάτων μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Διακρίσεις

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι ένας επαγγελματίας κατασκευαστής πλακέτων κυκλωμάτων με 16 χρόνια ιστορίας στην Κίνα. Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλα τα είδη κατασκευής δειγμάτων FPC και υπηρεσιών προσαρμογής, Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και άλλες υπηρεσίες one-stop.

παρακαλούμε επικοινωνήστε μαζί μας online ή μέσω e-mail,

και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική ομάδα πωλήσεών μας.Σας ευχαριστούμε για τον χρόνο σας.
