Υψηλής ακρίβειας διπλό στρώμα FPC κατάλληλο για ηλεκτρονικά καταναλωτικά προϊόντα 3C που παρέχουν σταθερές ηλεκτρικές επιδόσεις και συνδεσιμότητα κυκλωμάτων

Υψηλής ακρίβειας διπλό στρώμα FPC κατάλληλο για ηλεκτρονικά καταναλωτικά προϊόντα 3C που παρέχουν σταθερές ηλεκτρικές επιδόσεις και συνδεσιμότητα κυκλωμάτων

Ονομασία μάρκας:	HQ
Αριθμός μοντέλου:	HQ001
MOQ:	500pcs
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	negotiable
Όροι πληρωμής:	L/C,D/A,T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Place of Origin:

GuangDong,China

Πιστοποίηση:

UL E477885 IATF16949 GB/T13485

Μάσκα συγκόλλησης:

πράσινος

Υλικό:

Πολυιμίδιο

Φινίρισμα επιφάνειας:

Κηλιδώνω

Μονωτική Ρητίνη:

Ρητίνη πολυιμιδίου (PI)

Πάχος μόνωσης:

συμβατική σανίδα

Επεξεργασία Επιφανειών:

Χρυσός εμβάπτισης

Πάχος:

0,1 χλστ

Στρώμα:

Μονωτική ουσία:

οργανική ρητίνη

Άλλη υπηρεσία:

υποστήριξη προσαρμοσμένων υπηρεσιών

Χρώμα μάσκας συγκόλλησης:

πράσινος

Ελάχ. Πλάτος γραμμής/Απόσταση:

0.1mm/0.1mm

Θερμοκρασία λειτουργίας:

-40°C έως 85°C

Ελάχ. Μέγεθος τρύπας:

0,2 mm

Μεταξοτυπικό χρώμα:

Λευκό

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Επισημαίνω:

double layer FPC smoking board

electronic cigarette FPC design

3C consumer electronics FPC

Περιγραφή του προϊόντος

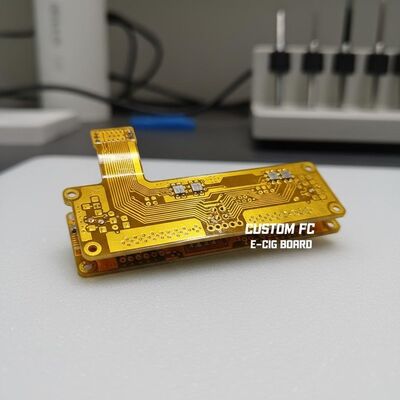

Ηλεκτρονική επιφάνεια τσιγάρων - HQ001

Ως επαγγελματίες κατασκευαστές ευέλικτων κυκλωτικών πλακών, ειδικευόμαστε στο σχεδιασμό και την παραγωγή FPC για ηλεκτρονικά καταναλωτικά προϊόντα 3C, συμπεριλαμβανομένων των εφαρμογών ηλεκτρονικού τσιγάρου.

Προδιαγραφές προϊόντος

Σχήμα:HQ001

Ονομασία του προϊόντος:Πίνακας ηλεκτρονικών τσιγάρων

Χαρακτηριστικά:Διπλής όψης μαύρο-λευκό φιλμ, λευκό κείμενο, μονοστρωτή πλάκα με αντιοξειδωτικό OSP

Προδιαγραφές:Παραγωγή προσαρμοσμένη με υπηρεσία δειγματοληψίας

Τεχνικές παραμέτρους σχεδιασμού FPC

Μέγεθος

Πίνακας υλικού κυλίνδρου: μέγιστο πλάτος 240 mm, μέγιστο μήκος 100 μέτρα.

Τάγματα από σανίδες

Πίνακας με ένα στρώμα:Απλή δομή, ιδανική για βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλες εφαρμογές με σχετικά απλά κυκλώματα
Δύο πλευρές σανίδας:Διαθέτει δύο στρώματα χαλκού με αυξημένα διαδρόμια και αγωγικές διαδρομές, που χρησιμοποιούνται συνήθως σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προηγμένα προϊόντα

Χρώματα μάσκας συγκόλλησης

Μαύρο:Συχνά χρησιμοποιείται σε προϊόντα υψηλής ποιότητας ή που απορροφούν το φως, όπως εφαρμογές αυτοκινήτων, κινητά τηλέφωνα και οθόνες LED
Λευκό:Διαθέτει πρόσθετη λευκή επικάλυψη για τις απαιτήσεις αντανάκλασης, που χρησιμοποιείται σε φωτιστικά, οθόνες LED και ιατρικά προϊόντα ομορφιάς
Κίτρινο:Κατάλληλο για την πλειοψηφία των προϊόντων, συμπεριλαμβανομένων διαφόρων εφαρμογών καλωδίων

Δάχος χαλκού

Τύπος επιφάνειας	Διαθέσιμες επιλογές πάχους
Μονή επιφάνεια FPC ακριβείας	18μm (0,5oz), 35μm (1oz)
Πίνακας διπλού στρώματος FPC ακριβείας	12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
Συνηθισμένη μονάδα FPC	18μm, 25μm, 35μm (1oz), 50μm
Συνηθισμένο διπλά φύλλο FPC	18-25μm, 25-25μm, 35-35μm, 35-70μm

Ελάχιστο πλάτος γραμμής/διαχωρισμός γραμμών

Γενικά συνιστάται ελάχιστο 3mil, καθώς οι μικρότερες διαστάσεις αυξάνουν τη δυσκολία και τα ποσοστά ελαττωμάτων.

Επαγγελματική διαδικασία παροχής υπηρεσιών

Συμβουλευτική

16 χρόνια εμπειρίας στο σχεδιασμό ευέλικτων κυκλωμάτων FPC, την έρευνα και ανάπτυξη και την κατασκευή.

Αξιολόγηση

Ανταγωνιστικές τιμές για δείγματα ή για παραγωγή σε παρτίδες που χρησιμοποιούν την ίδια τεχνολογία και υλικά.

Επαγγελματική κατασκευή

Προηγμένος εξοπλισμός από τις περιοχές της Γερμανίας, της Ιαπωνίας και της Ταϊβάν. Επαγγελματική παραγωγή σε κλίμακα με εγκαταστάσεις 20.000 τετραγωνικών μέτρων, πάνω από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

Υπηρεσίες σχεδιασμού

Συνολικές λύσεις, συμπεριλαμβανομένης της παραγωγής υποστρώματος, της καλωδίωσης, του σχεδιασμού αρχών, της δημιουργίας μούχλας, της SMT, των εξαρτημάτων διατρυπής και του ανοίγματος των προτύπων.16 χρόνια τεχνικής εμπειρογνωμοσύνης εξασφαλίζουν ποιότητα και αξιοπιστία.

Κατασκευή δειγμάτων

Εξειδικευμένες υπηρεσίες κατασκευής δειγμάτων και προσαρμογής FPC με ταχεία γραμμές παραγωγής.

Πιστοποιητικά και Τιμές

Σημαντικές πληροφορίες

Όλες οι φωτογραφίες των προϊόντων είναι αυθεντικές. Ενδέχεται να εμφανιστούν μικρές διακυμάνσεις χρώματος λόγω των συνθηκών φωτισμού, των γωνιών λήψης και των διαφορών στην ανάλυση της οθόνης.Ο GongDong HongQi είναι ένας επαγγελματίας κατασκευαστής πλακών κυκλωμάτων με 16 χρόνια εμπειρίας στην Κίνα.Τα προϊόντα μας υφίστανται συνεχείς ενημερώσεις και αναβαθμίσεις κάθε χρόνο.Επικοινωνήστε μαζί μας με τις απαιτήσεις σας για επαγγελματικές λύσεις, συμπεριλαμβανομένης της παραγωγής υποστρώματος, καλωδίωση, σχεδιασμός αρχών, δημιουργία καλούπιων, SMT και ολοκληρωμένες υπηρεσίες από ένα σταθμό.

Παρακαλούμε επικοινωνήστε μαζί μας μέσω ηλεκτρονικού ταχυδρομείου για εξατομικευμένη εξυπηρέτηση από την επαγγελματική ομάδα πωλήσεων.
