Πώς να σχεδιάσετε μια πλακέτα FPC;

Είμαστε επαγγελματίες κατασκευαστές ευέλικτων εκτυπωμένων κυκλωμάτων, μπορούμε να παρέχουμε FPC ευέλικτα κυκλώματα, FPC ευέλικτα εκτυπωμένα κυκλώματα, HDI εκτυπωμένα κυκλώματα, SMD led light strip, COB led strip,Σχεδιασμός πλακών FPC, ευέλικτη οθόνη οθόνης LED, ηλεκτρονικό PCB, συνδυασμό τυπωμένων κυκλωμάτων, συνδυασμό κυκλωτικών καρτών, οικιακό όργανο ομορφιάς μάσκας προσώπου και πλακέτα κυκλωμάτων συσκευής ανάπτυξης μαλλιών και ούτω καθεξής.

Περιγραφή της FPC:

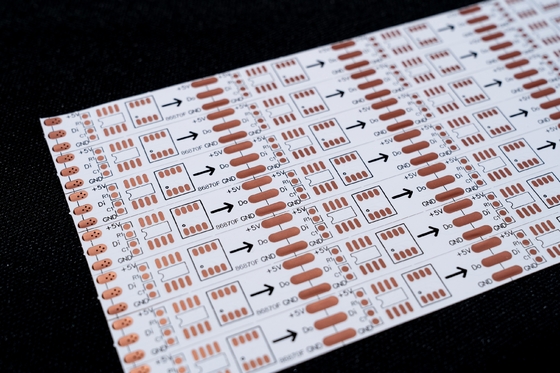

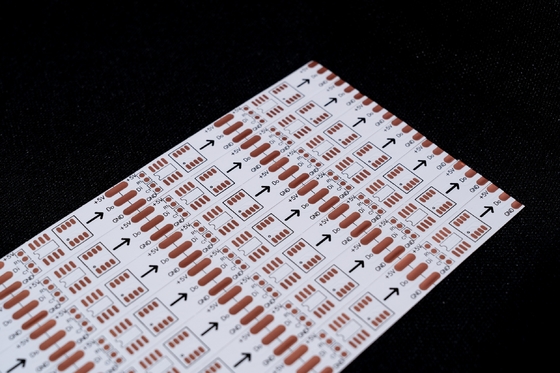

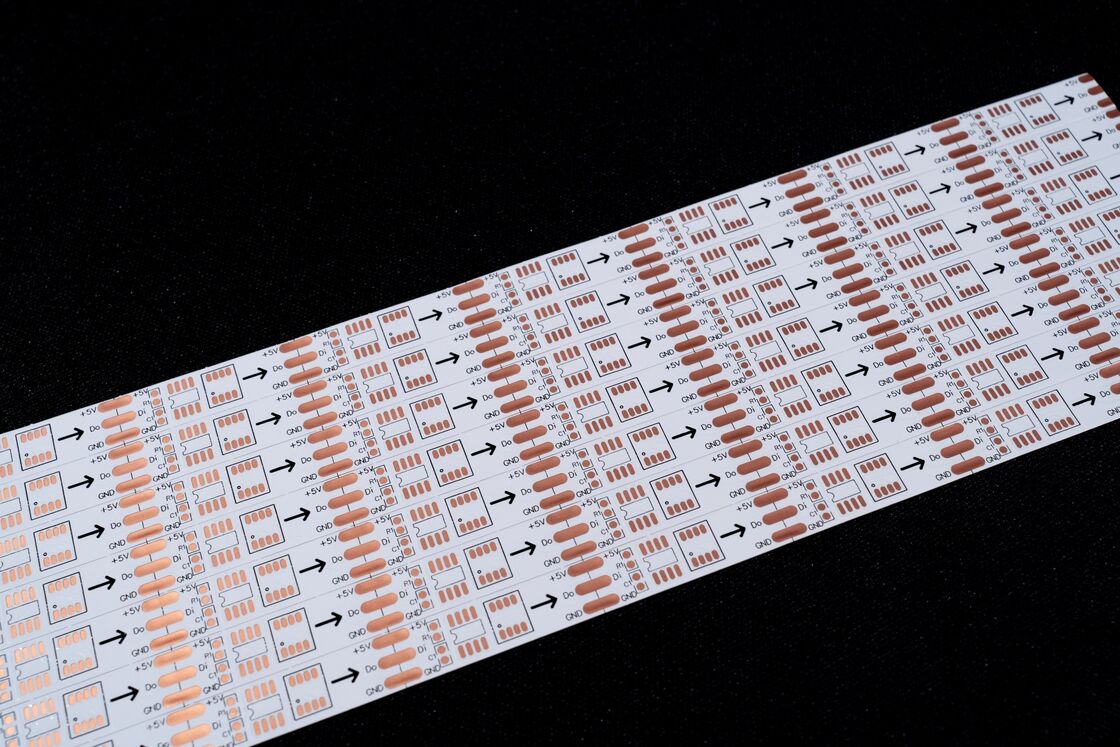

Πρότυπο FPC: HQ050
Ονομασία FPC: 5050RGB LED STRIP BOARD
Χαρακτηριστικά FPC:Διπλά στρώματα χαρτών, διπλής όψης επικαλύψεις με φιλμ, λευκό χαρτί, μαύρο κείμενο, αντιοξειδωτικό OSP

Ι. Κύρια τεχνικές παραμέτρους
(1) Παράμετροι διαστάσεων
Το μέγιστο μέγεθος της FPC ακριβείας είναι 240 mm × 500 mm (με όριο 250 mm × 500 mm), και δεν υπάρχει περιορισμός στο ελάχιστο μέγεθος.το μέγιστο πλάτος είναι 240 mm και το μέγιστο μήκος μπορεί να φτάσει τα 100 μέτραΤο εύρος αυτό των μεγεθών μπορεί να καλύψει τις ανάγκες παραγωγής διαφόρων προϊόντων FPC, συμπεριλαμβανομένων των πλακών ταινιών FPC LED.έχουν υψηλές απαιτήσεις για ευελιξία μεγέθους, και τα χαρακτηριστικά μεγέθους του ακριβούς FPC το καθιστούν κατάλληλο για αυτό.
(2) Αριθμός στρωμάτων του πίνακα
Μονόστρωμα πλακέτο: Έχει απλή δομή με μόνο ένα στρώμα χαλκού και ένα μονοπάτι αγωγού.Εφαρμόζεται σε τομείς με σχετικά απλά κυκλώματα, όπως βιομηχανικός έλεγχος και ηλεκτρονικά όργανα.Σε ορισμένες απλές πλακέτες FPC LED, αν ο σχεδιασμός του κυκλώματος είναι απλός, η μονοστρωτή πλακέτα μπορεί επίσης να ανταποκριθεί στις βασικές διεγωγικές απαιτήσεις.
Διπλό στρώμα πλακέ: Σε σύγκριση με το μονοστρώμα FPC, το διπλό στρώμα πλακέ περιέχει δύο στρώματα χαλκού.Χρησιμοποιείται ευρέως σε προϊόντα όπως κινητά τηλέφωνα και όργανα αυτοκινήτων, και είναι επίσης μια κοινή δομή για τις πλακέτες LED FPC. Επειδή οι πλακέτες LED FPC πρέπει να ενσωματώσουν πολλά στοιχεία LED και κυκλώματα ελέγχου,Οι διπλά στρώματα μπορούν να συνειδητοποιήσουν πιο αποτελεσματικά τη σύνδεση κυκλώματος και τη μετάδοση σήματος.
(3) Χρώμα της μάσκας συγκόλλησης.
Τα χρώματα της μάσκας συγκόλλησης του FPC περιλαμβάνουν κυρίως κίτρινο, μαύρο και λευκό, το καθένα κατάλληλο για διαφορετικά σενάρια:
Κίτρινη μάσκα συγκόλλησης: Εφαρμόζεται στα περισσότερα προϊόντα FPC, όπως διάφορα προϊόντα καλωδίων.
Μαύρη μάσκα συγκόλλησης: Χρησιμοποιείται συχνά σε προϊόντα υψηλής ποιότητας FPC ή σε εκείνα που απαιτούν απορρόφηση φωτός, όπως ηλεκτρονικά οχήματα, εξαρτήματα κινητών τηλεφώνων και πλακέτες FPC LED.Σε σενάρια εμφάνισης των πλακών LED με ταινία FPC, η μαύρη μάσκα συγκόλλησης μπορεί να μειώσει τις παρεμβολές αντανάκλασης του φωτός και να βελτιώσει το αποτέλεσμα εμφάνισης.
Λευκή μάσκα συγκόλλησης: έχει μια πρόσθετη λευκή επικάλυψη σε σύγκριση με την κίτρινη, με καλή αντανάκλαση του φωτός.όπως φωτιστικάΣε πλαίσια FPC LED, εάν είναι απαραίτητο να βελτιωθεί ο ρυθμός αξιοποίησης του φωτός LED, η λευκή μάσκα συγκόλλησης είναι η ιδανική επιλογή.
(4) Δάχος χαλκού
Η επιλογή πάχους χαλκού για διάφορους τύπους FPC είναι η ακόλουθη:
Ακριβής FPC: Για μονοστρωμμένες σανίδες, 18μm (0,5oz) και 35μm (1oz) είναι προαιρετικά· για διπλές σανίδες, 12μm (0,33oz), 18μm (0,5oz) και 35μm (1oz) είναι διαθέσιμα.
Συνηθισμένη FPC: Για μονοστρωμμένες πλάκες, μπορούν να επιλεγούν 18μm, 25μm, 35μm (1oz) και 50μm· για διπλές πλάκες, 18 - 25μm, 25 - 25μm, 35 - 35μm και 35 - 70μm είναι προαιρετικά.
Τα πλαίσια λωρίδας LED FPC συχνά επιλέγουν φύλλο χαλκού 18μm ή 35μm για να εξισορροπήσουν την αγωγιμότητα και την ευελιξία.ενώ το χαλκό 35μm έχει περισσότερα πλεονεκτήματα σε σενάρια υψηλού ρεύματος.
(5) Προδιαγραφές πάχους χαλκού
Ακριβής FPC: Οι μονοστρωμένες σανίδες μπορούν να επιλέξουν 18μm (0,5oz) και 35μm (1oz) · οι διπλές σανίδες μπορούν να επιλέξουν 12μm (0,33oz), 18μm (0,5oz) και 35μm (1oz).
Συνηθισμένο FPC: Τα μονοστρωμένα πλαίσια έχουν επιλογές 18μm, 25μm, 35μm (1oz) και 50μm· τα διπλά πλαίσια μπορούν να είναι 18 - 25μm, 25 - 25μm, 35 - 35μm και 35 - 70μm.
Η επιλογή του πάχους του χαλκού για τις FPC LED ταινίες πρέπει να λαμβάνει υπόψη τις τρέχουσες απαιτήσεις φόρτωσης και ευελιξίας.για τα υψηλής ισχύος., 35μm και άνω χαλκό φύλλο μπορεί να εξασφαλίσει καλύτερα την αγωγική σταθερότητα.
(6) Ελάχιστο πλάτος γραμμής/διαχωρισμός
Όσο μικρότερο είναι το πλάτος και η απόσταση της γραμμής, τόσο μεγαλύτερη είναι η δυσκολία στην παραγωγή FPC και τόσο υψηλότερο το ποσοστό ελαττωμάτων.Γενικά συνιστάται το ελάχιστο πλάτος γραμμής/διαχωρισμός να μην είναι μικρότερο από 3 mm.Αυτή η παράμετρος είναι ιδιαίτερα κρίσιμη για τις πλακέτες LED FPC.Ο ακριβής έλεγχος του πλάτους της γραμμής και του διαστήματος στις πλακέτες LED FPC επηρεάζει άμεσα την αγωγική τους απόδοση και τη διάρκεια ζωής λόγω των πυκνών κυκλωμάτων τους.
ΙΙ. Διαδικασία εξυπηρέτησης
(1) Συμβουλευτικές υπηρεσίες
Με 16 χρόνια εστίασης στον σχεδιασμό, την έρευνα και την ανάπτυξη και την κατασκευή FPC και FPC LED ταινίες, μπορούμε να παρέχουμε στους πελάτες εξατομικευμένες λύσεις, συμπεριλαμβανομένης της βελτιστοποίησης των σχεδιαστικών σχεδίων,καθοδήγηση για την ανάπτυξη νέων προϊόντων και σχετική τεχνική υποστήριξη, βοηθώντας τους πελάτες να λύσουν τεχνικά προβλήματα στην εφαρμογή των πλακών FPC και FPC LED.
(2) Υπηρεσίες προσφορών
Παρέχουμε προσφορές για δείγματα ή χονδρικές παραγγελίες FPC και FPC LED ταινίες με παρόμοιες τεχνολογίες και υλικά.Επιτυγχάνουμε πλεονεκτήματα τιμών και μειώνουμε σημαντικά το κόστος για τους πελάτες.
3) Επαγγελματική δύναμη
Η εταιρεία είναι εξοπλισμένη με προηγμένο εξοπλισμό παραγωγής και τεχνολογίες από τη Γερμανία, την Ιαπωνία, την Ταϊβάν, την Κίνα και άλλες περιοχές.υλοποίηση επαγγελματικής και μεγάλης κλίμακας παραγωγής FPC και FPC LED stripe boardsΤο εργοστάσιο καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερους τεχνικούς,για την παροχή εγγύησης για την υψηλής ποιότητας παραγωγή FPC και LED ταινιών FPC.
(4) Υπηρεσίες σχεδιασμού
Μπορούμε να παρέχουμε στους πελάτες μας λύσεις πλήρους διαδικασίας για FPC και FPC LED ταινίες.καλύπτουμε υπηρεσίες μιας στάσης όπως η παραγωγή υποστρώματοςΜε 16 χρόνια επαγγελματικής τεχνικής συσσώρευσης,εξασφαλίζουμε αξιόπιστη υποστήριξη σχεδιασμού για FPC και FPC LED ταινίες.
(5) Υπηρεσίες κατασκευής πρωτοτύπων
Ειδικευόμαστε στην κατασκευή πρωτοτύπων και στις υπηρεσίες προσαρμογής των πλακών LED FPC και FPC, εξοπλισμένων με μια ταχεία γραμμή παραγωγής.τα πρωτότυπα των διπλών στρωμάτων FPC (συμπεριλαμβανομένων των διπλών στρωμάτων FPC LED strip board) μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
Σημείωση: Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο έχουν ληφθεί επί τόπου. Λόγω διαφορών στο φως, τη γωνία λήψης και την ανάλυση της οθόνης, μπορεί να υπάρχουν οπτικές διαφορές χρώματος.Ως επαγγελματίας κατασκευαστής πλακών κυκλωμάτων με 16 χρόνια ιστορίας στην Κίνα, Η GongDong HongQi ενημερώνει και αναβαθμίζει προϊόντα όπως τα FPC και τα FPC LED strip boards κάθε χρόνο, εστιάζοντας σε διάφορες υπηρεσίες πρωτότυπων και προσαρμογής FPC.Εάν έχετε ανάγκες για FPC ή FPC LED πλακέτες ταινιών, μπορείτε να μας ενημερώσετε για τις συγκεκριμένες απαιτήσεις, και θα παρέχουμε επαγγελματικές λύσεις και υπηρεσίες μιας στάσης, συμπεριλαμβανομένης της παραγωγής υποστρώματος και του σχεδιασμού καλωδίων.Καλώς ήρθατε για να συμβουλευτείτε online ή επικοινωνήστε μαζί μας μέσω email, και η επαγγελματική μας ομάδα πωλήσεων θα σας παρέχει υπηρεσίες ένα προς ένα.
