Εύκαμπτη πλακέτα κυκλώματος LED
Created with Pixso. Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips

Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips

Ονομασία μάρκας: HONGQI
Αριθμός μοντέλου: HQ30128
MOQ: 500pcs
τιμή: Διαπραγματεύσιμα
Χρόνος παράδοσης: 8-15 εργάσιμες ημέρες
Όροι πληρωμής: L/c, d/a, t/t
Λεπτομέρειες
Τόπος καταγωγής:
Guangdong, Κίνα
Πιστοποίηση:
UL E477885 IATF16949 GB/T13485
Συσκευασία λεπτομέρειες:
Γεμισμένο με ισχυρές χαρτοφυλακές
Δυνατότητα προσφοράς:
100000 τεμάχια το μήνα
Επισημαίνω:

FPC flexible PCB for LED strips

,

multilayer flex PCB manufacturers

,

flexible printed circuit board with warranty

Περιγραφή του προϊόντος
Ευέλικτη πλακέτα κυκλώματος LED - HQ30128
Είμαστε επαγγελματίες κατασκευαστές εύκαμπτων τυπωμένων πλακετών που ειδικεύονται σε εύκαμπτες πλακέτες κυκλώματος FPC, τυπωμένες πλακέτες HDI, λωρίδες LED SMD/COB, εύκαμπτες οθόνες LED και ολοκληρωμένες υπηρεσίες συναρμολόγησης PCB.
Προδιαγραφές προϊόντος
Μοντέλο: HQ30128
Προϊόν: Ευέλικτη πλακέτα κυκλώματος LED
Χαρακτηριστικά: Διπλής στρώσης πλακέτα με διπλής όψης λευκή μεμβράνη, Μαύρος χαρακτήρας, Αντιοξειδωτικό OSP

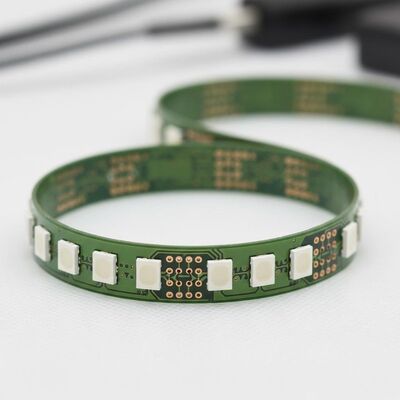

Διαμόρφωση: LED χάντρες 5050RGB, 60 LED ανά μέτρο, πλάτος 10mm, DC12V
Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 0 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 1 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 2 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 3
Παράμετροι σχεδιασμού FPC
Διαστάσεις
FPC ακριβείας: Μέγιστο μέγεθος 240*500mm (όριο 250*500mm), χωρίς όριο ελάχιστου μεγέθους. Πλακέτα υλικού ρολού: μέγιστο πλάτος 240mm, μέγιστο μήκος 100 μέτρα.
Στρώματα πλακέτας
  • Μονής στρώσης πλακέτες: Απλή δομή, ιδανική για βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και βασικές εφαρμογές κυκλωμάτων
  • Διπλής στρώσης πλακέτες: Διαθέτουν δύο στρώματα φύλλου χαλκού με αυξημένες οπές για αγώγιμες διαδρομές, κατάλληλες για κινητά τηλέφωνα, όργανα αυτοκινήτων και σύνθετα προϊόντα
Χρώματα μάσκας συγκόλλησης
  • Κίτρινο: Κατάλληλο για τα περισσότερα προϊόντα, συμπεριλαμβανομένων διαφόρων εφαρμογών καλωδίων
  • Μαύρο: Χρησιμοποιείται σε προϊόντα υψηλής τεχνολογίας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα και οθόνες LED
  • Λευκό: Διαθέτει επιπλέον λευκή επίστρωση για ανακλαστικές εφαρμογές, συμπεριλαμβανομένων φωτιστικών, οθονών LED και προϊόντων ιατρικής ομορφιάς
Επιλογές πάχους φύλλου χαλκού
Τύπος πλακέτας Επιλογές πάχους
Μονόπλευρη πλακέτα FPC ακριβείας 18μm (0.5oz), 35μm (1oz)
Διπλής στρώσης πλακέτα FPC ακριβείας 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
Συμβατική μονόπλευρη πλακέτα FPC 18μm, 25μm, 35μm (1oz), 50μm
Συμβατική διπλής στρώσης πλακέτα FPC 18-25μm, 25-25μm, 35-35μm, 35-70μm
Ελάχιστο πλάτος/διάκενο γραμμής
Συνιστώμενο ελάχιστο 3mil για βέλτιστα αποτελέσματα κατασκευής και μειωμένα ποσοστά ελαττωμάτων.
Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 4 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 5 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 6 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 7
Διαδικασία εξυπηρέτησης
Συμβουλευτική
16 χρόνια εμπειρίας στο σχεδιασμό, την έρευνα και ανάπτυξη και την κατασκευή εύκαμπτων πλακετών κυκλώματος FPC. Παρέχουμε εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και τεχνική υποστήριξη.
Προσφορά
Ανταγωνιστικές τιμές για δείγματα ή μαζική παραγωγή χρησιμοποιώντας προηγμένη τεχνολογία και υλικά, μειώνοντας σημαντικά το κόστος των πελατών.
Επαγγελματική κατασκευή
Προηγμένος εξοπλισμός από Γερμανία, Ιαπωνία και Ταϊβάν. Η εγκατάστασή μας 20.000 τετραγωνικών μέτρων απασχολεί πάνω από 800 άτομα προσωπικό, συμπεριλαμβανομένων 50 ανώτερων τεχνικών εμπειρογνωμόνων.
Υπηρεσίες σχεδίασης
Ολοκληρωμένη υπηρεσία μιας στάσης, συμπεριλαμβανομένης της παραγωγής υποστρώματος, της καλωδίωσης, του σχεδιασμού αρχών, της δημιουργίας καλουπιών, της συναρμολόγησης SMT, της συναρμολόγησης μέσω οπών και της ανάπτυξης στένσιλ. Πιστοποιημένοι με πολλαπλές διεθνείς πιστοποιήσεις συστημάτων.
Δημιουργία δειγμάτων
Εξειδικευμένη δημιουργία δειγμάτων FPC και προσαρμογή με επιταχυνόμενες γραμμές παραγωγής. Δείγματα εύκαμπτων πλακετών κυκλώματος διπλής στρώσης ολοκληρώνονται εντός 5-7 ημερών.
Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 8 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 9 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 10 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 11 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 12 Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 13
Πιστοποιητικά και τιμές
Διπλό στρώμα ευέλικτο PCB με 5050RGB LED Beads και OSP αντιοξειδωτικό για LED Strips 14
Σημαντική σημείωση
Όλες οι εικόνες προϊόντων είναι αυθεντικές. Μικρές χρωματικές αποκλίσεις ενδέχεται να προκύψουν λόγω φωτισμού, και διαφορών στην ανάλυση της οθόνης. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλώματος με 16 χρόνια εμπειρίας στην Κίνα. Τα προϊόντα μας υποβάλλονται σε συνεχείς ενημερώσεις και αναβαθμίσεις ετησίως. Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC. Επικοινωνήστε μαζί μας με τις απαιτήσεις σας για επαγγελματικές λύσεις και ολοκληρωμένες υπηρεσίες μιας στάσης, συμπεριλαμβανομένης της παραγωγής υποστρώματος, της καλωδίωσης, του σχεδιασμού, της κατασκευής καλουπιών και της συναρμολόγησης.
