Συναρμολόγηση Εύκαμπτου Τυπωμένου Κυκλώματος - Απευθείας Πωλήσεις Εργοστασίου Διπλής Στρώσης PCB

Περιγραφή Προϊόντος

Μοντέλο: HQ00536

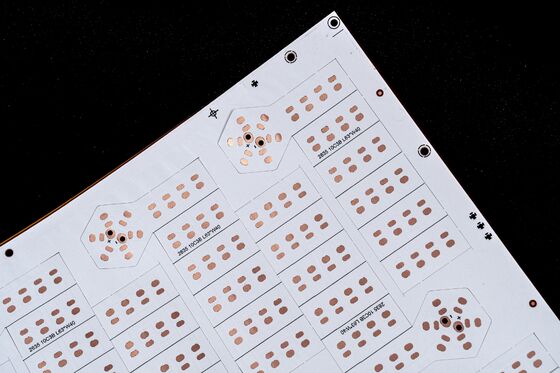

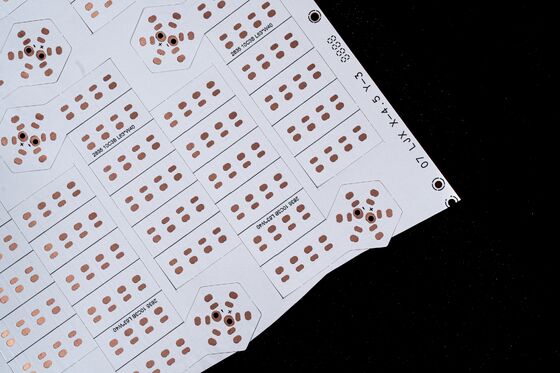

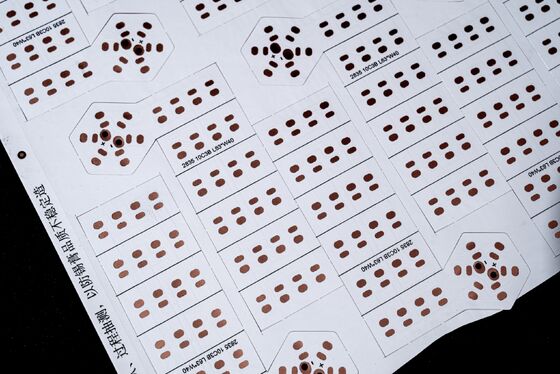

Όνομα: LED Light Strip FPC

Χαρακτηριστικά:

• Διπλής στρώσης πλακέτα κυκλώματος
• Μαύρο φιλμ και στις δύο πλευρές
• Μαύρη εκτύπωση κειμένου
• Επιφανειακή επεξεργασία OSP (Organic Solderability Preserving) κατά της οξείδωσης

Προδιαγραφές Προϊόντος

1. Επιλογές Προσαρμογής:
   Ως επαγγελματίας κατασκευαστής Εύκαμπτων PCB και FPC, προσαρμόζουμε τα προϊόντα μας για να καλύψουν συγκεκριμένες απαιτήσεις πελατών:

   • LED light strip FPC
   • Precision FPC
   • Colorful LED strip FPC
   • Μονής όψης, διπλής όψης ή πολυστρωματικές πλακέτες FPC

2. Μηχανικές Ιδιότητες:

   • Εξαιρετική ευελιξία και ανθεκτικότητα για εφαρμογές κάμψης
   • Τα πρότυπα δοκιμών εργοστασίου περιλαμβάνουν δεκάδες χιλιάδες κύκλους κάμψης για διασφάλιση της αξιοπιστίας

Παράμετροι Σχεδιασμού FPC

1. Προδιαγραφές Διαστάσεων:

• Precision FPC: Μέγιστο μέγεθος: 240mm x 500mm (έως 250mm x 500mm)
• Ελάχιστο μέγεθος: Χωρίς περιορισμούς
• Υλικό ρολού: Μέγιστο πλάτος: 240mm; μέγιστο μήκος: 100 μέτρα

2. Διαμόρφωση Στρώσεων Πλακέτας:

• Οι πλακέτες μονής στρώσης είναι κατάλληλες για απλές εφαρμογές κυκλωμάτων (π.χ., βιομηχανικός έλεγχος, ηλεκτρονικά όργανα).
• Οι πλακέτες διπλής όψης διαθέτουν δύο στρώσεις χάλκινου φύλλου με vias, επιτρέποντας πολύπλοκες διαδρομές αγωγιμότητας. Χρησιμοποιούνται συνήθως σε κινητές συσκευές και ηλεκτρονικά αυτοκινήτων.

3. Επιλογές Χρωμάτων Solder Mask:

• Διαθέσιμα χρώματα: Κίτρινο, Μαύρο ή Λευκό
  • Κίτρινο Φιλμ: Ιδανικό για εφαρμογές γενικής χρήσης (π.χ., καλώδια).
  • Μαύρο Φιλμ: Κατάλληλο για προϊόντα υψηλής ποιότητας ή ευαίσθητα στο φως (π.χ., αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED).
  • Λευκό Φιλμ: Περιλαμβάνει ένα επιπλέον λευκό στρώμα επίστρωσης, ιδανικό για ανακλαστικές εφαρμογές (π.χ., φωτιστικά, ιατρικός εξοπλισμός).

4. Επιλογές Πάχους Χάλκινου Φύλλου:

• Precision FPC: Επιλογές μονής στρώσης: 18µm (0.5oz), 35µm (1oz)
  Επιλογές διπλής στρώσης: 12µm (0.33oz), 18µm (0.5oz), ή 35µm (1oz)
• Standard FPC: Επιλογές μονής στρώσης: 18µm/25µm/35µm (1oz)/50µm
  Επιλογές διπλής στρώσης: 18-25µm, 25-25µm, ή 35µm

5. Διαστάσεις Trace και Space:

• Ελάχιστο πλάτος trace: 4mil
• Ελάχιστη απόσταση: 4mil

Τεχνικές Προδιαγραφές του Σχεδιασμού FPC

Παράμετροι Κυκλώματος:

• Μέγιστη τάση λειτουργίας: 100V DC/AC
• Αντίσταση μόνωσης: ≥5MΩ
• Διηλεκτρική αντοχή: 30kV/mm

Ιδιότητες Υλικού:

• Βασικό υλικό: Υψηλής απόδοσης εύκαμπτο φιλμ πολυιμιδίου
• Στρώμα κόλλας: Ανθεκτική, ανθεκτική στη θερμότητα ακρυλική κόλλα
• Επιφανειακό φινίρισμα: Επεξεργασία OSP για βελτιωμένη συγκολλησιμότητα

Ροή Υπηρεσιών

1. Συμβουλευτική Έργου:

   • Αρχικές συζητήσεις για την κατανόηση των απαιτήσεων και την παροχή προσαρμοσμένων λύσεων.

2. Σχεδιασμός & Δημιουργία Πρωτοτύπου:

   • Διατίθενται προσαρμοσμένες υπηρεσίες σχεδιασμού κατόπιν αιτήματος.

3. Παραγωγή:

   • Μαζική παραγωγή με αυστηρά πρότυπα ποιοτικού ελέγχου.

4. Δοκιμές:

   • Ολοκληρωμένες δοκιμές, συμπεριλαμβανομένων ηλεκτρικών, μηχανικών και περιβαλλοντικών αξιολογήσεων.

5. Παράδοση:

   • Διαθέσιμες επιλογές αποστολής παγκοσμίως.

Δυνατότητες Εργοστασίου

• Εγκαταστάσεις κατασκευής τελευταίας τεχνολογίας
• Προηγμένος εξοπλισμός δοκιμών (π.χ., δοκιμαστές κάμψης, αναλυτές αντίστασης μόνωσης)
• Σύστημα διαχείρισης ποιότητας με πιστοποίηση ISO
• Δυνατότητες ταχείας δημιουργίας πρωτοτύπων

Πιστοποιητικά και Διακρίσεις

Σημειώσεις

1. Όλα τα προϊόντα συμμορφώνονται με την RoHS και πληρούν τα διεθνή πρότυπα ασφαλείας.
2. Για προσαρμοσμένες παραγγελίες, παρακαλούμε να παρέχετε λεπτομερείς τεχνικές προδιαγραφές (κατά προτίμηση αρχεία PDF ή Gerber).
3. Επικοινωνήστε μαζί μας για εκπτώσεις όγκου ή προσαρμοσμένες λύσεις συσκευασίας.
