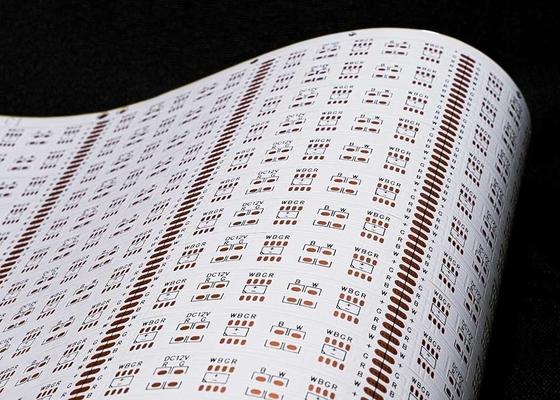

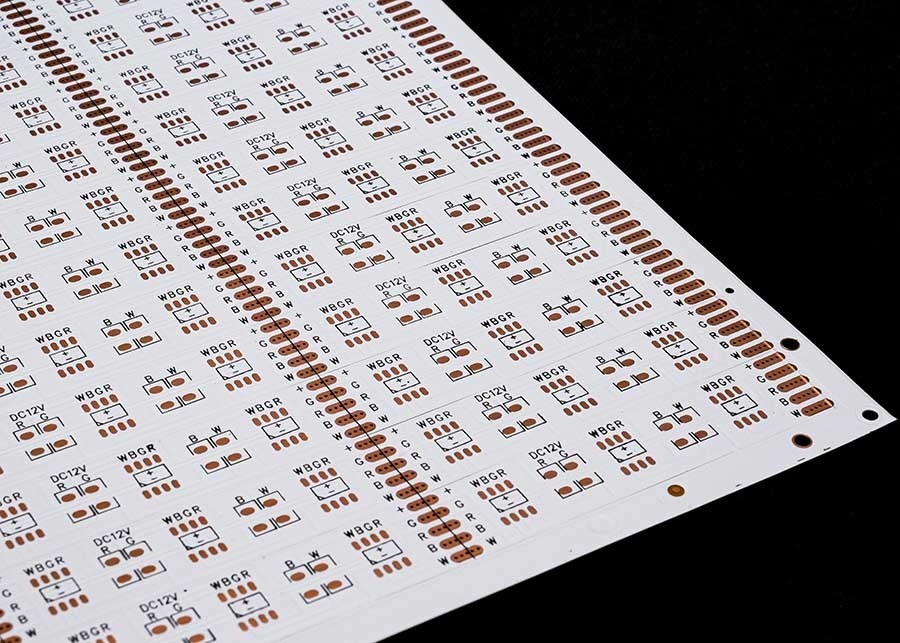

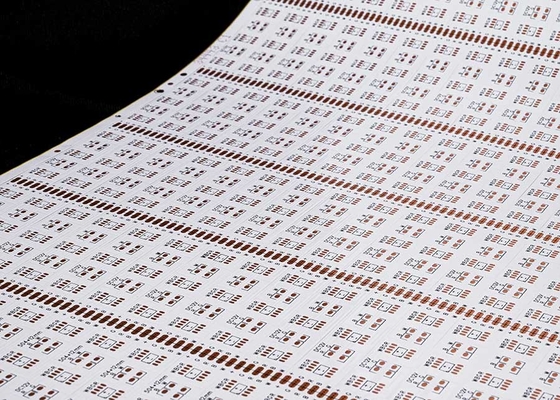

5050 Διπλής Όψης LED Strip Εύκαμπτη Πλακέτα Μαύρος Χαρακτήρας OSP 24V LED Board

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ34443
Όνομα προϊόντος: Εύκαμπτη Πλακέτα LED Strip
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα με διπλής όψης λευκή μεμβράνη Μαύρος Χαρακτήρας OSP Αντι-οξειδωτικό

Προδιαγραφές προϊόντος:5050,30φώτα/PCS,Μέγεθος:12*504mm,24V Διπλής Όψης Πλακέτα λευκή μεμβράνη FPCB

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με Διαστάσεις:

Ακριβείας FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

• Η μονοστρωματική δομή πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με τα μονοστρωματικά FPC, οι διπλής όψης πλακέτες έχουν δύο στρώματα χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα πάστας συγκόλλησης

Τα χρώματα της πάστας συγκόλλησης FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλώδια. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής τεχνολογίας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χαλκού

• Οι επιλογές μονοστρωματικής πλακέτας ακριβείας FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz).
• Η διπλής στρώσης πλακέτα ακριβείας FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονοστρωματική πλακέτα FPC γενικής χρήσης μπορεί να επιλεγεί από 18um/25um/35um (1oz)/50um.
• Οι διπλής στρώσης πλακέτες FPC γενικής χρήσης μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη η δυσκολία, τόσο υψηλότερο το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

16 χρόνια εστίαση στον σχεδιασμό και την έρευνα και ανάπτυξη κατασκευής εύκαμπτων πλακετών FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, εξοικονομώντας σημαντικά κόστος για τους πελάτες.

3. Επαγγελματισμός

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4. Σχεδιασμός

Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλαπλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άνοιγμα ατσάλινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία Δείγματος

Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτης πλακέτας μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16ετή ιστορία στην Κίνα. Τα προϊόντα μας ανανεώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλων των ειδών τις υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άλλες υπηρεσίες μιας στάσης.

παρακαλούμε επικοινωνήστε μαζί μας διαδικτυακά ή στείλτε μας email,και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων.Σας ευχαριστούμε για τον χρόνο σας.
