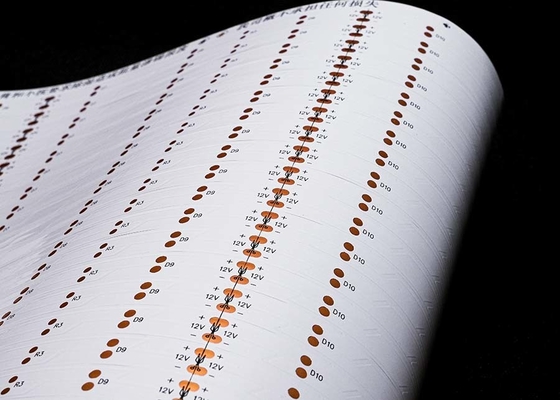

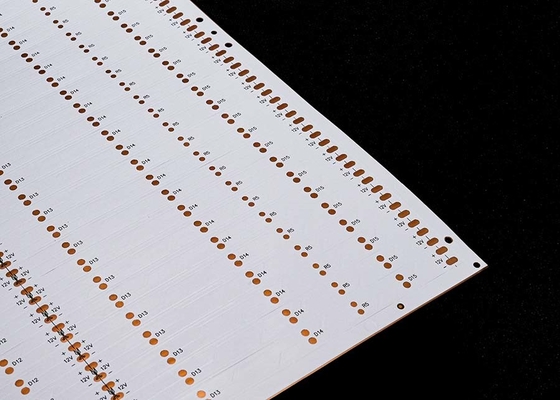

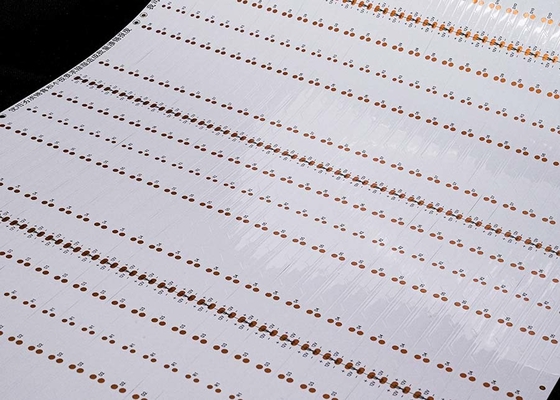

3528 Εύκαμπτη πλακέτα κυκλώματος LED Strip με διπλής όψης λευκό φιλμ και μαύρο χαρακτήρα

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ30048
Όνομα προϊόντος: Εύκαμπτη πλακέτα κυκλώματος LED Strip
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα με διπλής όψης λευκό φιλμ Μαύρος χαρακτήρας OSP Αντιοξειδωτικό

Προδιαγραφές προϊόντος:3528, 15LED ανά τεμάχιο, Μέγεθος: 8*503mm, 12V διπλής όψης πλακέτα λευκό φιλμ FPCB

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με Διαστάσεις:

Ακριβείας FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm) και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα υλικού ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός των στρώσεων στην πλακέτα

• Η δομή της μονής στρώσης πλακέτας είναι απλή και χρησιμοποιείται γενικά σε βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλα πεδία με σχετικά απλά κυκλώματα.
• Σε σύγκριση με την μονής στρώσης FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις χάλκινου φύλλου, αυξημένες οπές και σχηματίζουν αγώγιμες διαδρομές. Χρησιμοποιούνται γενικά σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης Τα χρώματα της μάσκας συγκόλλησης FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, το κίτρινο φιλμ είναι κατάλληλο για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλωδιακά προϊόντα. Το μαύρο φιλμ χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή απορρόφησης φωτός, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Το λευκό φιλμ έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με το κίτρινο φιλμ και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κ.λπ.

4. Πάχος χάλκινου φύλλου

Οι επιλογές μονής πλακέτας ακριβείας FPC περιλαμβάνουν 18um (0,5oz) και 35um (1oz);

• Η διπλής στρώσης πλακέτα ακριβείας FPC μπορεί να επιλεγεί από 12um (0,33oz), 18um (0,5oz) και 35um (1oz).
• Η μονής πλακέτας συνηθισμένης FPC μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι διπλής στρώσης πλακέτες συνηθισμένης FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων και συνιστάται γενικά η χρήση τουλάχιστον 3mil.

Διαδικασία υπηρεσίας

1. Συμβουλευτική

16 χρόνια εστίασης στον σχεδιασμό και την Ε&Α κατασκευής εύκαμπτων πλακετών κυκλωμάτων FPC, για να παρέχουμε στους πελάτες εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Δείγμα ή παρτίδα προσφοράς του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, σε μεγάλο βαθμό για τους πελάτες να εξοικονομήσουν κόστος.

3. Επάγγελμα

Η εταιρεία μας διαθέτει Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές προηγμένου εξοπλισμού και τεχνολογίας παραγωγής, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει μια έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερους τεχνικούς βασικούς υπαλλήλους.

4. Σχεδιασμός

Παρέχετε λύσεις στους πελάτες για την οριστικοποίηση ενός αριθμού διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, καλούπι, patch, plug-in και ανοιχτή υπηρεσία χαλύβδινου πλέγματος one-stop, 16 χρόνια επαγγελματικής και τεχνικής καθίζησης επιπέδου, άξια της επιλογής και της εμπιστοσύνης σας.

5. Κατασκευή δειγμάτων

Ειδικευόμαστε στην κατασκευή δειγμάτων FPC και στις υπηρεσίες προσαρμογής, η εταιρεία διαθέτει μια γραμμή παραγωγής ταχείας επεξεργασίας, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
