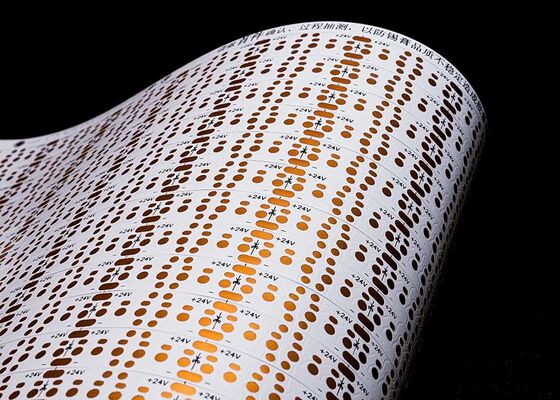

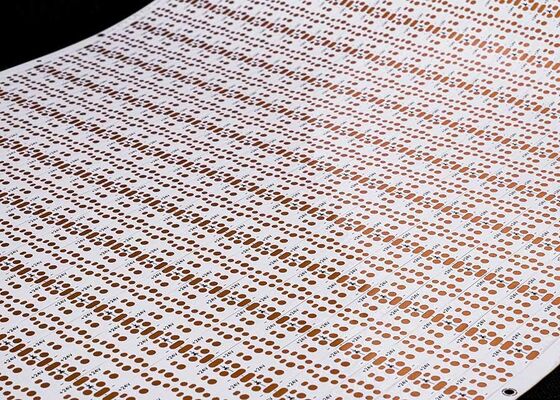

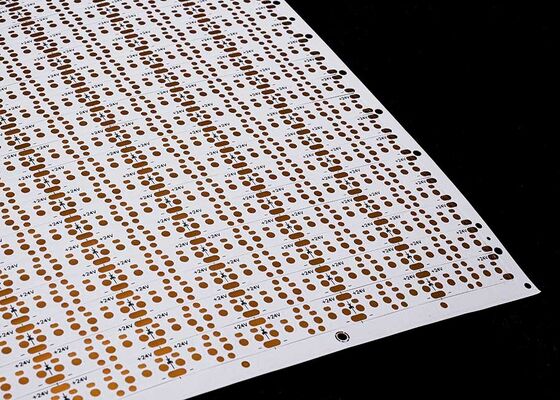

2835 LED Strip Flexible Circuit Board Με 120 Φώτα Διπλής Στρώσης 24V FPCB

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ30125
Όνομα προϊόντος: Εύκαμπτη Πλακέτα Κυκλώματος LED Strip
Χαρακτηριστικά προϊόντος: 2835-120LEDS PCS-10*502.5-24V FPCB

 Διπλής στρώσης πλακέτα με διπλής όψης λευκή μεμβράνη Μαύρος Χαρακτήρας OSP Αντιοξειδωτικό

Προδιαγραφές προϊόντος:2835 Εύκαμπτη Πλακέτα Κυκλώματος LED Strip, 120 φώτα ανά τεμάχιο, μέγεθος: 10*502.5mm, 24V διπλής όψης Πλακέτα λευκή μεμβράνη FPCB

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1.Σχετικά με Διαστάσεις:

FPC ακριβείας: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα Η δομή μονής στρώσης πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.

• Σε σύγκριση με την μονής στρώσης FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.
• 3. Χρώμα

πάστας συγκόλλησης Τα χρώματα της πάστας συγκόλλησης της FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για την συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα καλώδια. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος χαλκού

Οι επιλογές μονής πλακέτας FPC ακριβείας περιλαμβάνουν 18um (0.5oz) και 35um (1oz);

• Η διπλής στρώσης πλακέτα FPC ακριβείας μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονής στρώσης πλακέτα FPC κανονικής ποιότητας μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
• Οι διπλής στρώσης πλακέτες FPC κανονικής ποιότητας μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um, ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη η δυσκολία, τόσο υψηλότερο το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1.Συμβουλευτική

16 χρόνια εστίαση στον σχεδιασμό και την έρευνα & ανάπτυξη κατασκευής εύκαμπτων πλακετών κυκλώματος FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2.Προσφορά

Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, εξοικονομώντας σημαντικά κόστος για τους πελάτες.

3.Επαγγελματισμός

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4.Σχεδιασμός

Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλαπλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άνοιγμα ατσάλινου πλέγματος υπηρεσία μίας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5.Δημιουργία Δείγματος

Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
