Διπλή στρώση 12V εύκαμπτη πλακέτα κυκλώματος λωρίδας LED με αντιοξειδωτικό OSP για εφαρμογές FPCB υψηλής ποιότητας

Διπλή στρώση 12V εύκαμπτη πλακέτα κυκλώματος λωρίδας LED με αντιοξειδωτικό OSP για εφαρμογές FPCB υψηλής ποιότητας

Ονομασία μάρκας:	HONGQI
Αριθμός μοντέλου:	HQ30145
MOQ:	500 κομμάτια
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	8-15 εργάσιμες ημέρες
Όροι πληρωμής:	L/C, D/A, T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

UL E477885 IATF16949 GB/T13485

Μονωτική ουσία:

Συσκευασία λεπτομέρειες:

Γεμισμένο με ισχυρές χαρτοφυλακές

Δυνατότητα προσφοράς:

100000 κομμάτια το μήνα

Επισημαίνω:

Πίνακας FPCB για λωρίδα LED

Δελτίο FPCB για LED 2025

Περιγραφή του προϊόντος

2025 LED Strip Flexible Circuit Board 75 Light Beats Double Layer Board FPCB

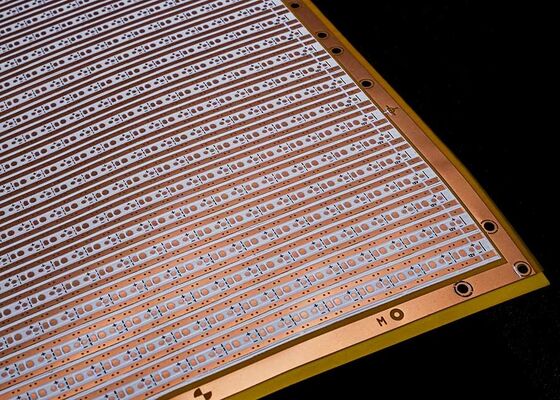

Διπλή στρώση 12V εύκαμπτη πλακέτα κυκλώματος λωρίδας LED με αντιοξειδωτικό OSP για εφαρμογές FPCB υψηλής ποιότητας 0

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ30145
Όνομα προϊόντος: Εύκαμπτη Πλακέτα Κυκλώματος LED Strip
Χαρακτηριστικά προϊόντος:2025-75leds/PCS-6.8*501.5-12V
Διπλής στρώσης πλακέτα με διπλής όψης λευκή μεμβράνη Μαύρος Χαρακτήρας OSP Αντιοξειδωτικό
Προδιαγραφές προϊόντος:2025Εύκαμπτη Πλακέτα Κυκλώματος LED Strip, 75 φωτεινά σημεία ανά τεμάχιο, μέγεθος: 6.8*501.5mm, 12V διπλής όψης πλακέτα λευκή μεμβράνη FPCB

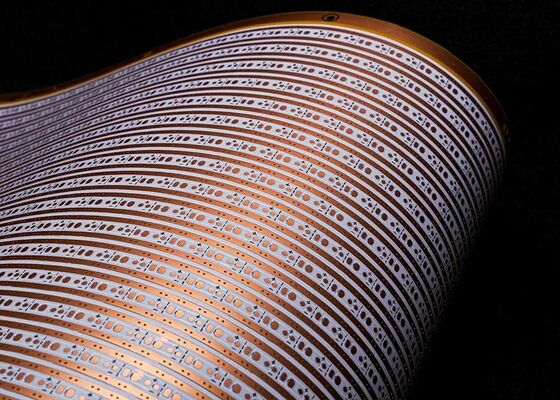

Διπλή στρώση 12V εύκαμπτη πλακέτα κυκλώματος λωρίδας LED με αντιοξειδωτικό OSP για εφαρμογές FPCB υψηλής ποιότητας 1

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με τις Διαστάσεις:

FPC ακριβείας: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

Η μονοστρωματική δομή πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, στα ηλεκτρονικά όργανα και σε άλλους τομείς με σχετικά απλά κυκλώματα.
Σε σύγκριση με τα μονοστρωματικά FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις φύλλου χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

Οι επιλογές μονοστρωματικής πλακέτας FPC ακριβείας περιλαμβάνουν 18um (0.5oz) και 35um (1oz);
Η διπλής στρώσης πλακέτα FPC ακριβείας μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
Η μονοστρωματική πλακέτα FPC κανονικής ποιότητας μπορεί να επιλέξει 18um/25um/35um (1oz)/50um;
Οι διπλής στρώσης πλακέτες FPC κανονικής ποιότητας μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη η δυσκολία, τόσο υψηλότερο το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.
Διπλή στρώση 12V εύκαμπτη πλακέτα κυκλώματος λωρίδας LED με αντιοξειδωτικό OSP για εφαρμογές FPCB υψηλής ποιότητας 5

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

16 χρόνια εστίαση στον σχεδιασμό και την έρευνα και ανάπτυξη κατασκευής εύκαμπτων πλακετών κυκλώματος FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεων τιμών, για να εξοικονομήσετε μεγάλο κόστος για τους πελάτες.

3. Επαγγελματισμός

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4. Σχεδιασμός

Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλαπλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άνοιγμα ατσάλινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία Δειγμάτων

Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Διπλή στρώση 12V εύκαμπτη πλακέτα κυκλώματος λωρίδας LED με αντιοξειδωτικό OSP για εφαρμογές FPCB υψηλής ποιότητας 10

Πιστοποιητικά και Τιμές

Διπλή στρώση 12V εύκαμπτη πλακέτα κυκλώματος λωρίδας LED με αντιοξειδωτικό OSP για εφαρμογές FPCB υψηλής ποιότητας 16

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό και στην ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλώματος με 16ετή ιστορία στην Κίνα. Τα προϊόντα μας ανανεώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλους τους τύπους υπηρεσιών δημιουργίας δειγμάτων και προσαρμογής FPC. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, επιδιόρθωση, σύνδεση και άλλες υπηρεσίες μιας στάσης.
παρακαλούμε επικοινωνήστε μαζί μας διαδικτυακά ή στείλτε μας email, και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων. Σας ευχαριστούμε για τον χρόνο σας.
