Διπλής στρώσης εύκαμπτη τυπωμένη πλακέτα κυκλώματος με επίπεδο πυροπροστασίας V0 για εφαρμογές ακριβείας FPC

Name: Διπλής στρώσης εύκαμπτη τυπωμένη πλακέτα κυκλώματος με επίπεδο πυροπροστασίας V0 για εφαρμογές ακριβείας FPC
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ024
Availability: InStock

Ονομασία μάρκας:	HONGQI
Αριθμός μοντέλου:	HQ024
MOQ:	500 κομμάτια
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	Διαπραγματεύσιμα
Όροι πληρωμής:	L/C, D/A, T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

UL E477885 IATF16949 GB/T13485

Μονωτική ουσία:

οργανική ρητίνη

Βασικά Υλικά:

Χαλκός

Αριθμός στρωμάτων::

Διπλής Όψης

Πάχος στρώματος μόνωσης::

λεπτή πλάκα

Τεχνολογία Επεξεργασίας:

ρολό φύλλο

Ιδιότητες επιβραδυντικών φλόγας::

Επίπεδο πυροπροστασίας V0

Πάχος πλάκας:

0,25mm±0,05

Μέθοδος Μάρκετινγκ:

Εργοστασιακές Άμεσες Πωλήσεις

Μονωτική Ρητίνη:

Ρητίνη πολυιμιδίου (PI)

Πάχος μόνωσης:

συμβατική σανίδα

Άλλη υπηρεσία:

υποστήριξη προσαρμοσμένων υπηρεσιών

Μηχανική ακαμψία::

Εύκαμπτος

πεδίο εφαρμογής:

Χρησιμοποιείται σε ιατρικό εξοπλισμό, ομορφιά και υγεία, κινητά τηλέφωνα, όργανα αυτοκινήτων και φωτ

Συσκευασία λεπτομέρειες:

Γεμισμένο με ισχυρές χαρτοφυλακές

Δυνατότητα προσφοράς:

100000 κομμάτια το μήνα

Επισημαίνω:

Δύο στρώσεις ηλεκτρονικών κυκλωμάτων εκτύπωσης

Ηλεκτρονικές κυκλώσεις εκτύπωσης

Συγκρότημα PCB

Περιγραφή του προϊόντος

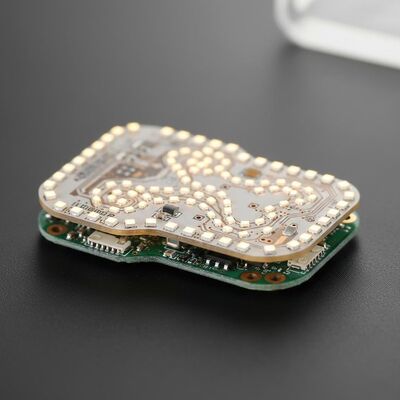

Διπλής στρώσης ηλεκτρονική πλακέτα τυπωμένου κυκλώματος φωτισμός LED ακριβείας FPCB Συναρμολόγηση

Ως επαγγελματίες κατασκευαστές εύκαμπτων πλακετών τυπωμένου κυκλώματος, παρέχουμε ολοκληρωμένες λύσεις FPC, συμπεριλαμβανομένων εύκαμπτων πλακετών FPC, πλακετών τυπωμένου κυκλώματος HDI, λωρίδων φωτισμού LED SMD, λωρίδων LED COB, σχεδιασμού πλακετών PCB, εύκαμπτων οθονών LED, ηλεκτρονικών PCB, συναρμολόγησης τυπωμένων κυκλωμάτων και υπηρεσιών συναρμολόγησης πλακετών κυκλωμάτων.

Προδιαγραφές προϊόντος

Μοντέλο προϊόντος: HQ024

Όνομα προϊόντος: Ακριβείας FPC

Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα κυκλώματος, διπλής όψης λευκή μεμβράνη, λευκό κείμενο, επιφανειακή επιχρύσωση

Προσαρμόσιμη κατασκευή εύκαμπτων PCB και FPC με διαφορετικά πάχη υλικών και απαιτήσεις διαδικασίας
Εξαιρετική ευκαμψία και αντοχή στην κάμψη - κάθε παρτίδα υποβάλλεται σε δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή

Παράμετροι σχεδιασμού FPC

Διαστάσεις

Ακριβείας FPC: Μέγιστο μέγεθος 240×500mm (όριο 250×500mm), χωρίς όριο ελάχιστου μεγέθους. Πλακέτα υλικού σε ρολό: μέγιστο πλάτος 240mm, μέγιστο μήκος 100 μέτρα.

Αριθμός στρώσεων

Μονής στρώσης πλακέτα: Απλή δομή, ιδανική για βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλες εφαρμογές με σχετικά απλά κυκλώματα
Διπλής όψης πλακέτες: Διαθέτουν δύο στρώσεις φύλλου χαλκού με αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές, που χρησιμοποιούνται συνήθως σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προηγμένα προϊόντα

Επιλογές χρώματος μάσκας συγκόλλησης

Χρώμα	Εφαρμογές
Κίτρινο	Κατάλληλο για την πλειοψηφία των προϊόντων, συμπεριλαμβανομένων διαφόρων προϊόντων καλωδίων
Μαύρο	Συνήθως χρησιμοποιείται σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED
Λευκό	Διαθέτει επιπλέον λευκή επίστρωση, ιδανικό για προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς

Πάχος φύλλου χαλκού

Τύπος πλακέτας	Επιλογές πάχους
Ακριβείας FPC Μονής Πλακέτας	18μm (0.5oz), 35μm (1oz)
Ακριβείας FPC Διπλής Στρώσης Πλακέτα	12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
Συνηθισμένη FPC Μονής Πλακέτας	18μm, 25μm, 35μm (1oz), 50μm
Συνηθισμένες FPC Διπλής Στρώσης Πλακέτες	18-25μm, 25-25μm, 35-35μm, 35-70μm

Ελάχιστο πλάτος γραμμής/διάστημα γραμμής

Γενικά συνιστάται η χρήση τουλάχιστον 3mil, καθώς μικρότερες διαστάσεις αυξάνουν τη δυσκολία και τα ποσοστά ελαττωμάτων.

Διαδικασία υπηρεσιών

Συμβουλευτική

16 χρόνια εμπειρίας στο σχεδιασμό και την κατασκευή εύκαμπτων πλακετών τυπωμένου κυκλώματος FPC, παρέχοντας εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και τεχνική υποστήριξη.

Προσφορά

Ανταγωνιστικές τιμές για δείγματα ή παραγωγή παρτίδων με την ίδια τεχνολογία και υλικά, χρησιμοποιώντας προηγμένες διαδικασίες για τη σημαντική μείωση του κόστους των πελατών.

Επαγγελματική κατασκευή

Προηγμένος εξοπλισμός από τη Γερμανία, την Ιαπωνία και την Ταϊβάν με επαγγελματικές δυνατότητες παραγωγής. Η εγκατάστασή μας 20.000 τετραγωνικών μέτρων απασχολεί πάνω από 800 άτομα, συμπεριλαμβανομένων 50 ανώτερων τεχνικών εμπειρογνωμόνων.

Υπηρεσίες σχεδίασης

Ολοκληρωμένες λύσεις με διεθνή πιστοποίηση συστήματος, προσφέροντας παραγωγή υποστρωμάτων, καλωδίωση, σχεδιασμό αρχών, δημιουργία καλουπιών, SMT, εξαρτήματα μέσω οπών και υπηρεσίες ανοίγματος στένσιλ.

Δημιουργία δειγμάτων

Εξειδικευμένες υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC με επιταχυνόμενες γραμμές παραγωγής - δείγματα διπλής στρώσης εύκαμπτων πλακετών κυκλωμάτων ολοκληρώνονται εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλώ σημειώστε: Όλες οι φωτογραφίες είναι αυθεντικές. Μικρές χρωματικές αποκλίσεις ενδέχεται να προκύψουν λόγω φωτισμού, γωνιών λήψης και διαφορών στην ανάλυση της οθόνης. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16 χρόνια εμπειρίας στην Κίνα. Ενημερώνουμε και αναβαθμίζουμε συνεχώς τα προϊόντα μας ετησίως και ειδικευόμαστε στη δημιουργία δειγμάτων και τις υπηρεσίες προσαρμογής FPC. Επικοινωνήστε μαζί μας με τις απαιτήσεις σας για επαγγελματικές λύσεις, συμπεριλαμβανομένης της παραγωγής υποστρωμάτων, της καλωδίωσης, του σχεδιασμού αρχών, της δημιουργίας καλουπιών, της SMT, των εξαρτημάτων μέσω οπών και ολοκληρωμένων υπηρεσιών μιας στάσης.

Ετικέτες:

Ηλεκτρονική επιφάνεια εκτυπωμένων κυκλωμάτων

εύκαμπτο FPC

Πλαισιωμένο διπλάσιο FPC
