Πλακέτα τυπωμένου κυκλώματος HDI Precision LED Custom PCB Assembly FPC Διπλής Όψης Κατασκευαστής

Περιγραφή προϊόντος:

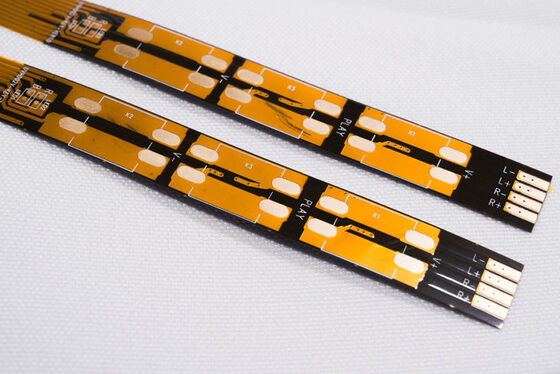

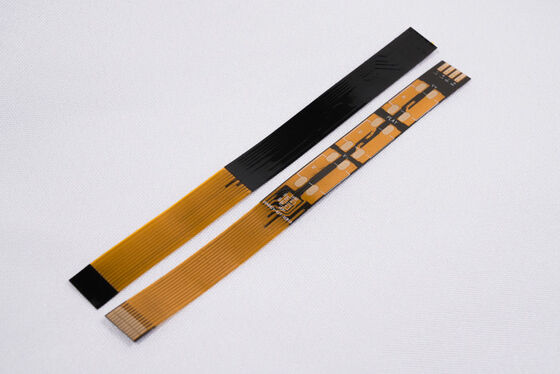

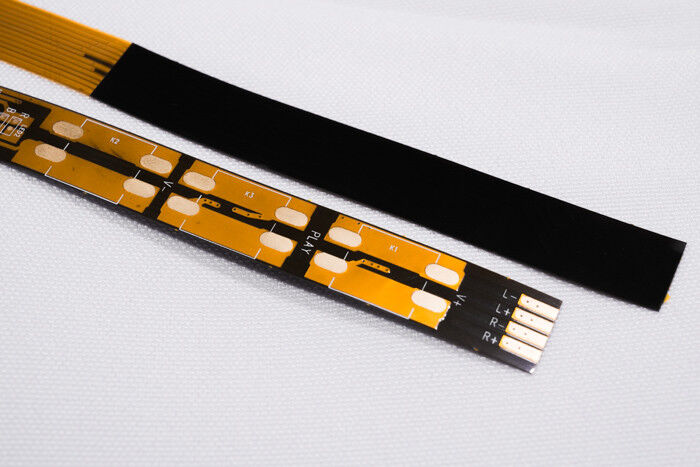

Μοντέλο προϊόντος:HQ043
Όνομα προϊόντος: Precision FPC
Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα κυκλώματος, διπλής όψης κίτρινη μεμβράνη, λευκό κείμενο, επιχρυσωμένη επιφάνεια

Προδιαγραφές προϊόντος:

1. Είμαστε ο Κατασκευαστής Flexible Pcb και FPC, σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων επεξεργασίας LED strip FPC, Precision FPC, Πολύχρωμο LED strip FPC και άλλες εύκαμπτες πλακέτες κυκλώματος LED με μονή, διπλή όψη και πολλαπλές στρώσεις.

2. Καλή ευκαμψία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών μέσω δεκάδων χιλιάδων δοκιμών κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με τις Διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα σε ρολό: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

• Η δομή μονής στρώσης πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με τα FPC μονής στρώσης, οι πλακέτες διπλής όψης έχουν δύο στρώσεις φύλλου χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα μάσκας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής τεχνολογίας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, προϊόντα ιατρικής ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

• Οι επιλογές μονής πλακέτας Precision FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz).
• Η πλακέτα διπλής στρώσης Precision FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονή πλακέτα Ordinary FPC μπορεί να επιλεγεί από 18um/25um/35um (1oz)/50um.
• Οι πλακέτες διπλής όψης Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική

   16 χρόνια εστίαση στον σχεδιασμό και την κατασκευή FPC εύκαμπτων πλακετών κυκλώματος, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2. Προσφορά

   Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, για να εξοικονομήσετε μεγάλο κόστος για τους πελάτες.

3. Επαγγελματισμός

   Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από Γερμανία, Ιαπωνία, Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4. Σχεδιασμός

   Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, patch, plug-in και άνοιγμα ατσάλινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5. Δημιουργία Δειγμάτων

   Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτης πλακέτας κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
