Ηλεκτρονική πλακέτα τυπωμένου κυκλώματος PCB για εύκαμπτη πλακέτα LED και κατασκευαστής FPC

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ042
Όνομα προϊόντος: Precision FPC

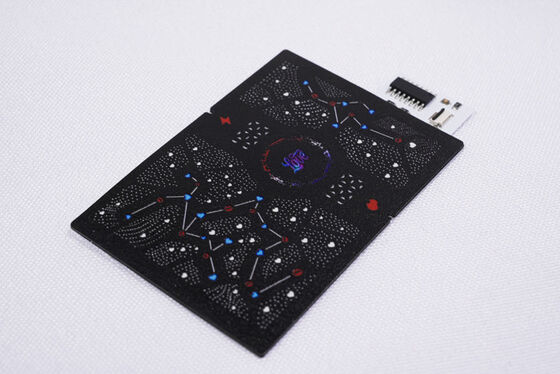

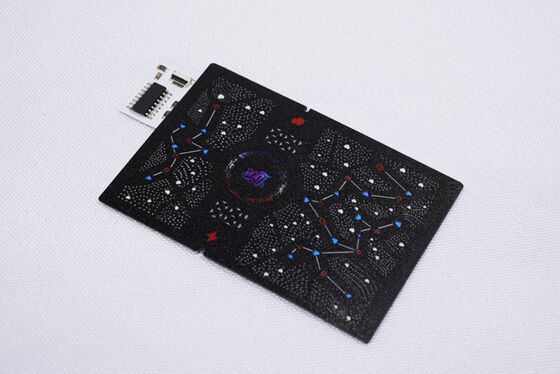

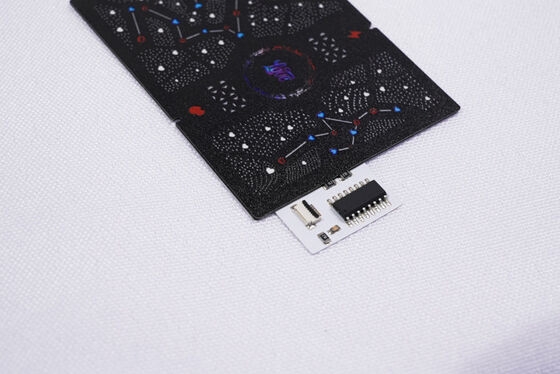

Χαρακτηριστικά προϊόντος: Διπλής στρώσης πλακέτα κυκλώματος , διπλής όψης μαύρη μεμβράνη, μαύρο κείμενο, επιχρυσωμένη επιφάνεια

Προδιαγραφές προϊόντος:

1.Είμαστε ο κατασκευαστής εύκαμπτων πλακετών PCB και FPC, σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων επεξεργασίας ταινίας LED FPC, Precision FPC, πολύχρωμης ταινίας LED FPC  και άλλων εύκαμπτων πλακετών κυκλώματος LED με μονή, διπλή όψη και πολλαπλές στρώσεις.

2. Καλή ευκαμψία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών μέσω

δεκάδων χιλιάδων δοκιμών κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1.Σχετικά με Διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα Η μονοστρωματική δομή πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.

• Σε σύγκριση με τις μονοστρωματικές FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις φύλλου χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, αυτοκινητιστικά όργανα και άλλα προϊόντα.
• 3. Χρώμα

πάστας συγκόλλησης Τα χρώματα της πάστας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

Οι επιλογές μονοπλακέτας Precision FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz);

• Η διπλής όψης πλακέτα Precision FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονοπλακέτα Ordinary FPC μπορεί να επιλεγεί από 18um/25um/35um (1oz)/50um;
• Οι διπλής όψης πλακέτες Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.
• 5. Ελάχιστο πλάτος γραμμής/διάστημα γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1.Συμβουλευτική

16 χρόνια εστίαση στο σχεδιασμό και την Ε&Α κατασκευή εύκαμπτων πλακετών κυκλώματος FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχεδίων, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.

2.Προσφορά

Δείγμα ή προσφορά παρτίδας του ίδιου τύπου τεχνολογίας, υλικών, προηγμένης τεχνολογίας, παραχωρήσεις τιμών, σημαντικά για τους πελάτες για εξοικονόμηση κόστους.

3.Επαγγελματισμός

Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.

4.Σχεδιασμός

Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχών, καλούπι, patch, plug-in και ανοιχτό χαλύβδινο πλέγμα υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.

5.Δημιουργία Δείγματος

Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.
