Ευέλικτη οθόνη LED FPC Πλακέτα κυκλώματος οθόνης LED με διπλή στρώση πλακέτας κυκλώματος και επίπεδο πυροπροστασίας V0 για προσαρμοσμένες υπηρεσίες

Ευέλικτη οθόνη LED FPC Πλακέτα κυκλώματος οθόνης LED με διπλή στρώση πλακέτας κυκλώματος και επίπεδο πυροπροστασίας V0 για προσαρμοσμένες υπηρεσίες

Ονομασία μάρκας:	HONGQI
Αριθμός μοντέλου:	HQ045
MOQ:	500 κομμάτια
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	Διαπραγματεύσιμα
Όροι πληρωμής:	L/C, D/A, T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

UL E477885 IATF16949 GB/T13485

Μονωτική ουσία:

οργανική ρητίνη

Βασικά Υλικά:

Χαλκός

Αριθμός στρωμάτων::

Διπλής Όψης

Πάχος στρώματος μόνωσης::

λεπτή πλάκα

Τεχνολογία Επεξεργασίας:

ρολό φύλλο

Ιδιότητες επιβραδυντικών φλόγας::

Επίπεδο πυροπροστασίας V0

Πάχος πλάκας:

0,25mm±0,05

Μέθοδος Μάρκετινγκ:

Εργοστασιακές Άμεσες Πωλήσεις

Μονωτική Ρητίνη:

Ρητίνη πολυιμιδίου (PI)

Πάχος μόνωσης:

συμβατική σανίδα

Άλλη υπηρεσία:

υποστήριξη προσαρμοσμένων υπηρεσιών

Μηχανική ακαμψία::

Εύκαμπτος

πεδίο εφαρμογής:

Χρησιμοποιείται σε ιατρικό εξοπλισμό, ομορφιά και υγεία, κινητά τηλέφωνα, όργανα αυτοκινήτων και φωτ

Συσκευασία λεπτομέρειες:

Γεμισμένο με ισχυρές χαρτοφυλακές

Δυνατότητα προσφοράς:

100000 κομμάτια το μήνα

Επισημαίνω:

Πίνακας κυκλωμάτων οθόνης LED υψηλής αντίθεσης

Εμπορικά κέντρα LED πλακέτα οθόνης

Εξωτερικές εκδηλώσεις Πίνακας κυκλωμάτων LED

Περιγραφή του προϊόντος

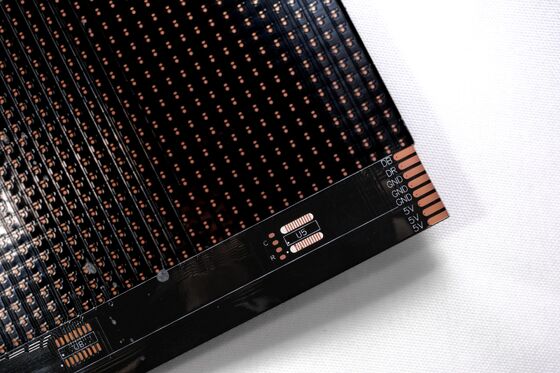

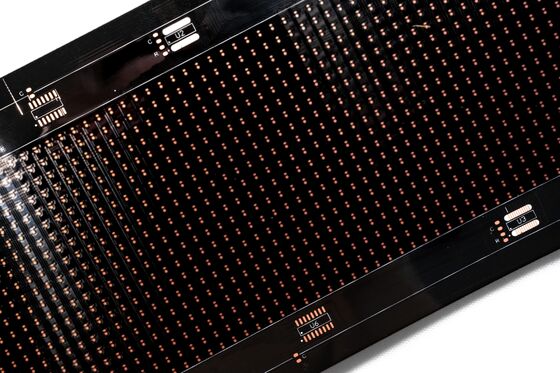

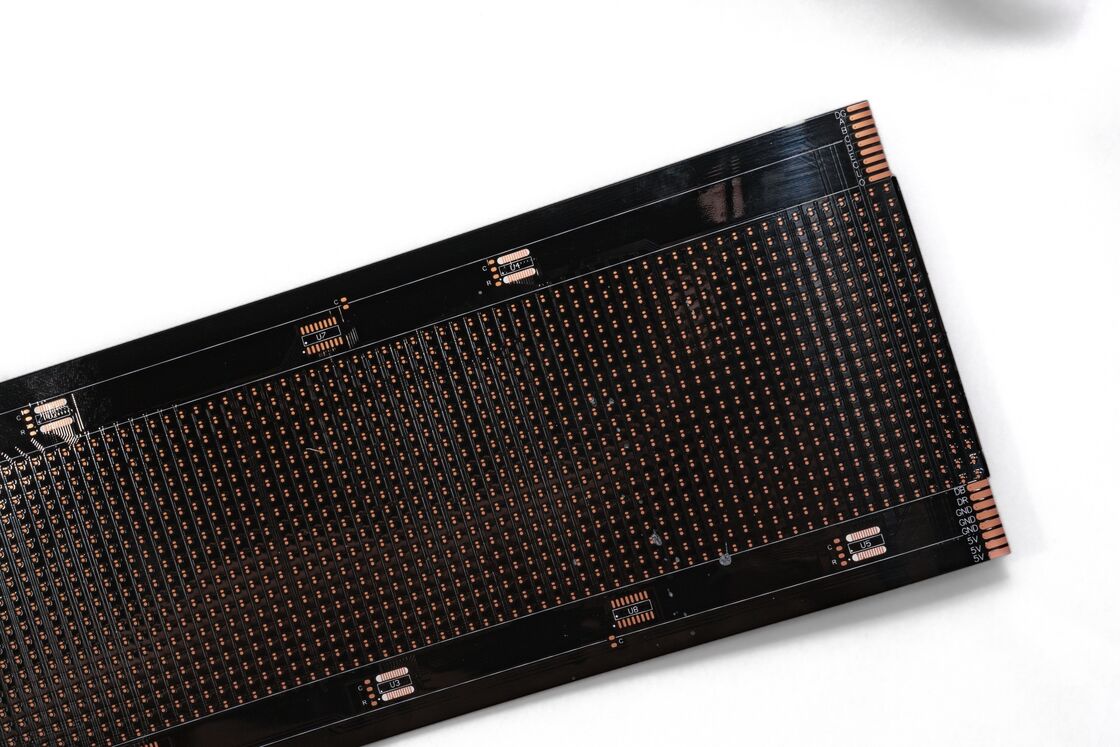

Ευέλικτη Οθόνη LED FPC Πλακέτα Κυκλώματος LED

Είμαστε επαγγελματίες κατασκευαστές εύκαμπτων τυπωμένων κυκλωμάτων, παρέχοντας εύκαμπτες πλακέτες κυκλωμάτων FPC, εύκαμπτα τυπωμένα κυκλώματα FPC, πλακέτες τυπωμένων κυκλωμάτων HDI, λωρίδες φωτός LED SMD, λωρίδες LED COB, σχεδιασμό πλακετών PCB, εύκαμπτες οθόνες LED, ηλεκτρονικές πλακέτες PCB, συναρμολόγηση τυπωμένων κυκλωμάτων και υπηρεσίες συναρμολόγησης πλακετών κυκλωμάτων.

Προδιαγραφές Προϊόντος

Μοντέλο Προϊόντος: HQ045
Όνομα Προϊόντος: Ευέλικτη Οθόνη LED FPC
Χαρακτηριστικά Προϊόντος: Διπλής στρώσης πλακέτα κυκλώματος, διπλής όψης μαύρη μεμβράνη, μαύρο κείμενο, επιφανειακή αντιοξειδωτική OSP

Προσαρμόσιμη FPC λωρίδας φωτός LED, FPC ακριβείας και FPC πολύχρωμης λωρίδας LED με μονές, διπλής όψης και πολυστρωματικές διαμορφώσεις
Εξαιρετική ευελιξία και αντοχή στην κάμψη - όλα τα υλικά υποβάλλονται σε δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή

Παράμετροι Σχεδιασμού FPC

Διαστάσεις

FPC ακριβείας: Μέγιστο μέγεθος 240×500mm (όριο 250×500mm), χωρίς όριο ελάχιστου μεγέθους
Πλακέτα υλικού ρολού: Μέγιστο πλάτος 240mm, μέγιστο μήκος 100 μέτρα

Στρώσεις Πλακέτας

Μονής στρώσης πλακέτες: Απλή δομή, ιδανική για βιομηχανικό έλεγχο, ηλεκτρονικά όργανα και άλλες εφαρμογές με σχετικά απλά κυκλώματα
Διπλής όψης πλακέτες: Διαθέτουν δύο στρώσεις φύλλου χαλκού με αυξημένες οπές και αγώγιμες διαδρομές, που χρησιμοποιούνται συνήθως σε κινητά τηλέφωνα, αυτοκινητιστικά όργανα και άλλα προηγμένα προϊόντα

Χρώματα Μάσκας Συγκόλλησης

Χρώμα	Εφαρμογές
Κίτρινο	Κατάλληλο για τα περισσότερα προϊόντα, συμπεριλαμβανομένων διαφόρων εφαρμογών καλωδίων
Μαύρο	Συνήθως χρησιμοποιείται σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα και οθόνες LED
Λευκό	Διαθέτει επιπλέον λευκή επίστρωση για ανακλαστικές εφαρμογές, συμπεριλαμβανομένων φωτιστικών, οθονών LED και προϊόντων ιατρικής ομορφιάς

Πάχος Φύλλου Χαλκού

Τύπος Πλακέτας	Διαθέσιμες Επιλογές Πάχους
FPC Ακριβείας Μονό Πάνελ	18um (0.5oz), 35um (1oz)
FPC Ακριβείας Διπλής Στρώσης Πλακέτα	12um (0.33oz), 18um (0.5oz), 35um (1oz)
FPC Συνηθισμένο Μονό Πάνελ	18um, 25um, 35um (1oz), 50um
FPC Συνηθισμένες Διπλής Στρώσης Πλακέτες	18-25um, 25-25um, 35-35um, 35-70um

Ελάχιστο Πλάτος Γραμμής/Απόσταση Γραμμής

Γενικά συνιστάται ελάχιστο 3mil. Μικρότερες διαστάσεις αυξάνουν τη δυσκολία και τα ποσοστά ελαττωμάτων.

Διαδικασία Υπηρεσίας

Συμβουλευτική

16 χρόνια εμπειρίας στο σχεδιασμό και την κατασκευή εύκαμπτων τυπωμένων κυκλωμάτων FPC, παρέχοντας εξατομικευμένες λύσεις, σχέδια σχεδίασης, ανάπτυξη νέων προϊόντων και τεχνική υποστήριξη.

Προσφορά

Ανταγωνιστικές τιμές για δείγματα ή μαζική παραγωγή χρησιμοποιώντας προηγμένη τεχνολογία και υλικά, μειώνοντας σημαντικά το κόστος των πελατών.

Επαγγελματική Κατασκευή

Προηγμένος εξοπλισμός από Γερμανία, Ιαπωνία και Ταϊβάν. Το εργοστάσιο καλύπτει 20.000 τετραγωνικά μέτρα με πάνω από 800 υπαλλήλους και 50 ανώτερους τεχνικούς προσωπικούς.

Υπηρεσίες Σχεδιασμού

Ολοκληρωμένη υπηρεσία μίας στάσης, συμπεριλαμβανομένης της παραγωγής υποστρώματος, καλωδίωσης, σχεδιασμού αρχής, δημιουργίας καλουπιού, SMT, εξαρτημάτων μέσω οπών και ανάπτυξης στένσιλ με 16 χρόνια τεχνικής εμπειρίας.

Δημιουργία Δειγμάτων

Εξειδικευμένη δημιουργία δειγμάτων FPC και προσαρμογή με επιταχυνόμενες γραμμές παραγωγής. Δείγματα διπλής στρώσης εύκαμπτων τυπωμένων κυκλωμάτων ολοκληρώνονται εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλώ Σημειώστε: Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι αυθεντικές. Μικρές χρωματικές αποκλίσεις ενδέχεται να προκύψουν λόγω συνθηκών φωτισμού, γωνιών λήψης και διαφορών στην ανάλυση της οθόνης. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16 χρόνια εμπειρίας στην Κίνα. Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται συνεχώς ετησίως. Ειδικευόμαστε σε διάφορες υπηρεσίες δημιουργίας δειγμάτων FPC και προσαρμογής. Εάν ενδιαφέρεστε για τα προϊόντα μας, μοιραστείτε τις απαιτήσεις σας - θα παρέχουμε επαγγελματικές λύσεις, συμπεριλαμβανομένης της παραγωγής υποστρώματος, καλωδίωσης, σχεδιασμού αρχής, δημιουργίας καλουπιού, SMT, εξαρτημάτων μέσω οπών και ολοκληρωμένων υπηρεσιών μίας στάσης. Επικοινωνήστε μαζί μας online ή μέσω email για εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων.
