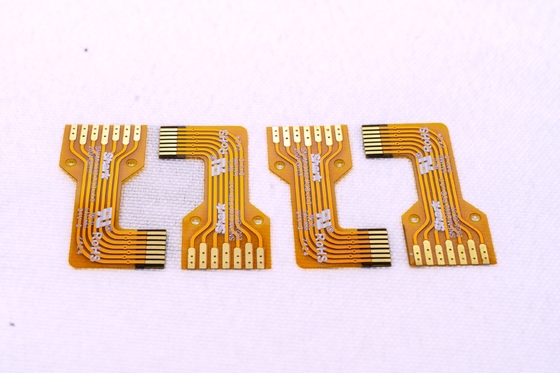

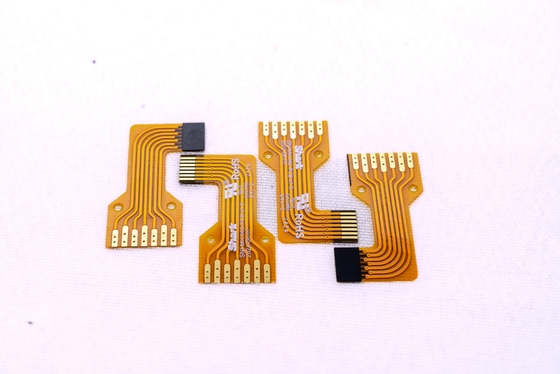

Περιγραφή του προϊόντος:

Σχήμα:HQ006

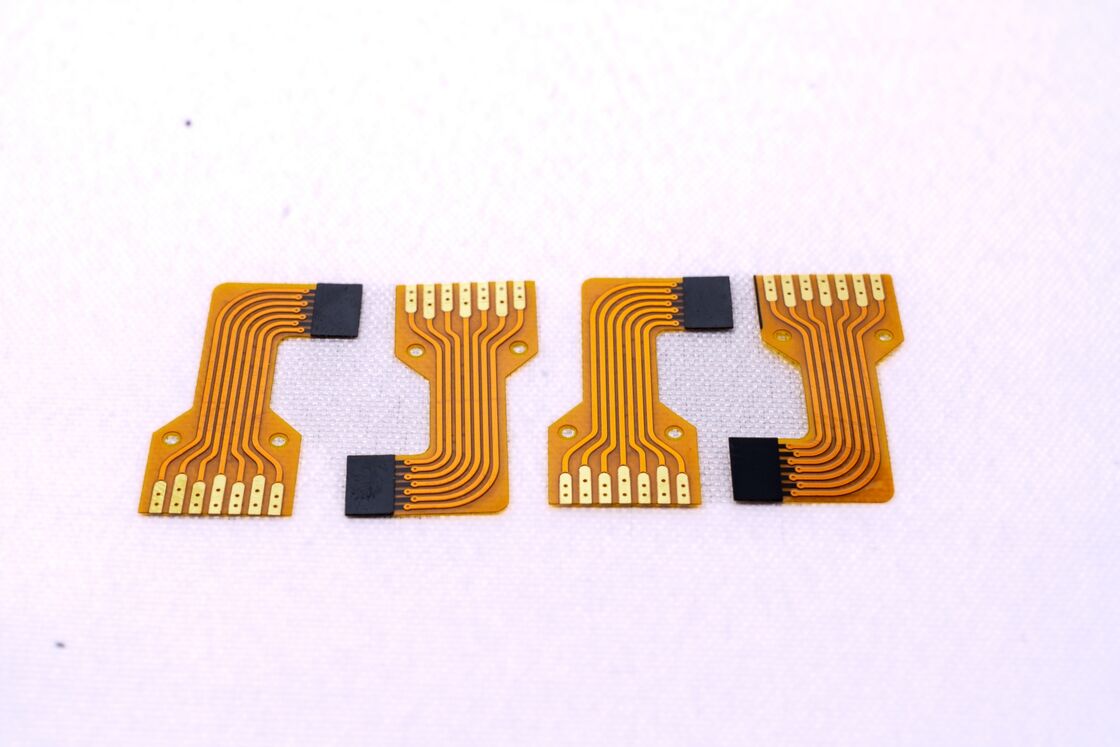

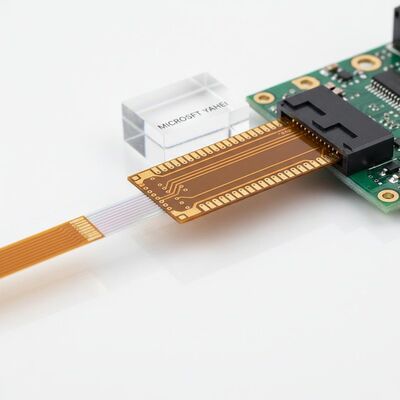

Ονομασία:Συνδέστε την ταινία FPC

Χαρακτηριστικά:

• Δίπλευρες κίτρινες ταινίες κατασκευής
• Χρυσόχρωμα φινίρισμα
• Υψηλής ποιότητας διπλά στρώματα

Προδιαγραφές:

• Προσαρμόσιμες σύμφωνα με τις ειδικές απαιτήσεις (διαθέσιμες υπηρεσίες εξατομίκευσης και παραγωγή δειγμάτων)

Παράμετροι σχεδιασμού FPC:

1- Ακριβότητα διαστάσεων:

• Μέγιστο μέγεθος για FPC ακρίβειας: 240 mm x 500 mm (ανεπάρκεια έως 250 mm x 500 mm)
• Ελάχιστο μέγεθος: Δεν υπάρχει περιορισμός
• Πίνακας από υλικό κυλίνδρου: μέγιστο πλάτος 240 mm, μέγιστο μήκος 100 μέτρα

2. Επιλογές στρώματος πίνακα:

• Μονόστρωτο FPC: Ιδανικό για απλές εφαρμογές κυκλωμάτων, όπως βιομηχανικός έλεγχος και ηλεκτρονική οργάνωση.
• Διπλής όψεως FPC: Διαθέτει δύο στρώματα χαλκού, αυξημένα μέσω τρυπών και αγωγών, καθιστώντας το κατάλληλο για προηγμένες εφαρμογές σε κινητές συσκευές, όργανα αυτοκινήτων,και παρόμοια προϊόντα.

3Χρώματα μάσκας συγκόλλησης:

• Διαθέσιμες επιλογές: Κίτρινο, μαύρο ή λευκό.
• Κίτρινη ταινίασυνιστάται για την πλειοψηφία των εφαρμογών γενικής χρήσης (π.χ. συσσωρευτές καλωδίων).
• Μαύρη ταινίαχρησιμοποιείται συνήθως σε εφαρμογές υψηλού επιπέδου ή ευαίσθητες στο φως (π.χ. αυτοκινητοβιομηχανίες, κινητές συσκευές, οθόνες LED).
• Λευκή ταινίαπεριέχει πρόσθετη ανακλαστική επικάλυψη και είναι ιδανική για προϊόντα που απαιτούν ανακλαστική ακτινοβολία (π.χ. φωτιστικά, ιατρικός εξοπλισμός).

4Δύναμοι πάχους χαλκού:

• Ακριβότητα FPC:
  • Ενιαίο πάνελ: 18μm (0,5oz) ή 35μm (1oz).
  • Δύο στρώματα πλακέτων: 12μm (0,33oz), 18μm (0,5oz) ή 35μm (1oz).
• Τυποποιημένη FPC:
  • Ενιαίο πάνελ: 18μm/25μm/35μm (1oz)/50μm.
  • Δύο στρώματα πλακέτων: Οι επιλογές περιλαμβάνουν 18-25μm, 25-25μm, 35-35μm ή 35-70μm.

5Ελάχιστο πλάτος γραμμής/διαστήματα:

• Συνιστώμενη ελάχιστη ποσότητα 3 ml για τις τυποποιημένες εφαρμογές για να εξασφαλιστεί η αξιοπιστία και να μειωθούν τα ποσοστά ελαττωμάτων.

Διαδικασία εξυπηρέτησης:

1. Συμβουλευτική και υποστήριξη σχεδιασμού:

   • Με πάνω από 16 χρόνια εμπειρίας στο σχεδιασμό, την έρευνα και την ανάπτυξη και την κατασκευή FPC, παρέχουμε προσαρμοσμένες λύσεις, λεπτομερή σχέδια σχεδιασμού και τεχνική υποστήριξη για να καλύψουμε τις μοναδικές απαιτήσεις σας.

2. Προβολή και δειγματοληψία:

   • Προσφέροντας ανταγωνιστικές προσφορές για δείγματα ή χονδρικές παραγγελίες με προηγμένες τεχνολογίες και υλικά.

3. Προηγμένες παραγωγικές δυνατότητες:

   • Εξοπλισμένο με προηγμένο εξοπλισμό παραγωγής από τη Γερμανία, την Ιαπωνία και την Ταϊβάν.
   • Η εγκατάστασή μας 20.000 τετραγωνικών μέτρων απασχολεί πάνω από 800 εξειδικευμένους επαγγελματίες, συμπεριλαμβανομένων 50 ανώτερων τεχνικών εμπειρογνωμόνων, εξασφαλίζοντας την αποτελεσματικότητα και την ακρίβεια της παραγωγής μεγάλης κλίμακας.

4. Ολοκληρωμένο σχεδιασμό και μηχανική:

   • Παροχή ολοκληρωμένων λύσεων, συμπεριλαμβανομένης της παραγωγής υποστρώματος, του σχεδιασμού καλωδίων, της ανάπτυξης αρχών, της κατασκευής καλούπιων, της επικάλυψης, της σύνδεσης και των υπηρεσιών ατσάλινου πλέγματος.
   • Η εμπειρία μας επιβεβαιώνεται από πολυάριθμες διεθνείς πιστοποιήσεις και μακροχρόνια εμπειρία στον κλάδο.

5. Παραγωγή δειγμάτων:

   • Ειδικεύεται στην κατασκευή δειγμάτων FPC με γρήγορους χρόνους ανταπόκρισης: τα διπλόμετρα δείγματα πάνελ ολοκληρώνονται εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Σημείωση:
Όλες οι εικόνες προϊόντων είναι αυθεντικές αναπαραστάσεις των προσφορών μας.
Ως αξιόπιστος συνεργάτης με πάνω από 16 χρόνια εμπειρίας στον κλάδο, ειδικευόμαστε στην παροχή υψηλής ποιότητας προσαρμοσμένων λύσεων FPC για διάφορες εφαρμογές παγκοσμίως.
