πλακέτα κυκλώματος συσκευής και ούτω καθεξής.

Περιγραφή FPC:

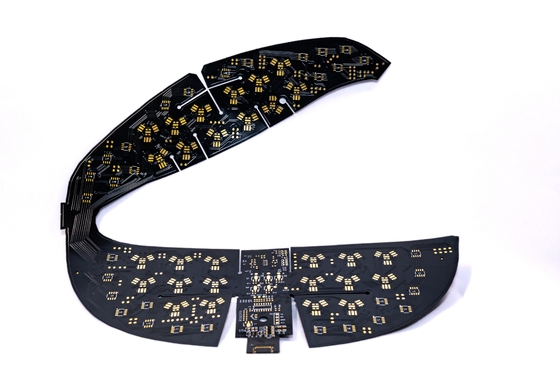

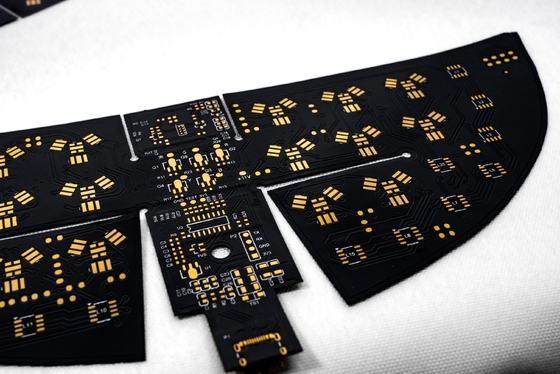

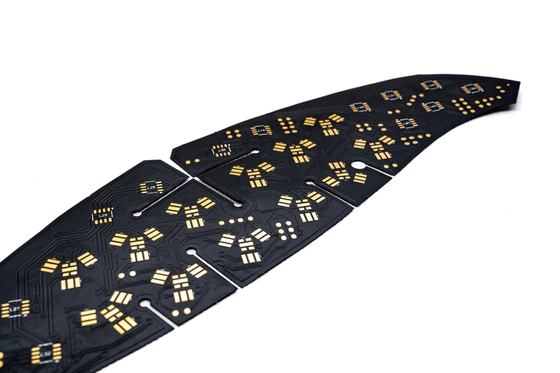

Μοντέλο FPC:HQ00537
Όνομα FPC: FPC υπέρυθρης υγειονομικής περίθαλψης
Χαρακτηριστικά FPC: Διπλής στρώσης πλακέτα, διπλής όψης επίστρωση φιλμ, λευκός πίνακας, μαύρο κείμενο, αντιοξειδωτικό OSP

Προδιαγραφές FPC:

1. Σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων διεργασίαςFPC υπέρυθρης υγειονομικής περίθαλψης και άλλα Πλακέτα κυκλώματος εύκαμπτης μάσκας LED, μονής και διπλής όψης πολύστρωμα καλώδια.

2. Καλή ευελιξία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει έναν επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών μέσω

Δεκάδες χιλιάδες δοκιμές κάμψης πριν από τη μαζική παραγωγή.

Επισκόπηση παραμέτρων σχεδιασμού FPC

1. Διαστάσεις

   • Ακριβείας FPC: Το μέγιστο μέγεθος είναι 240mm x 500mm με μέγιστο επιτρεπόμενο όριο 250mm x 500mm.
   • Πίνακας υλικού ρολού: Μέγιστο πλάτος 240mm και μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων

   • Μονόστρωμες πλακέτες: Απλός σχεδιασμός, ιδανικός για βιομηχανικό έλεγχο και ηλεκτρονικά όργανα με απλά κυκλώματα.
   • Διπλής στρώσης πλακέτες: Διαθέτουν δύο φύλλα χαλκού, αυξημένες οπές και είναι κατάλληλες για εφαρμογές σε κινητά τηλέφωνα και όργανα αυτοκινήτων.

3. Επιλογές χρώματος μάσκας συγκόλλησης

   • Κίτρινο: Συνιστάται για τα περισσότερα προϊόντα, συμπεριλαμβανομένων διαφόρων προϊόντων καλωδίων.
   • Μαύρο: Χρησιμοποιείται συνήθως σε εφαρμογές υψηλής ποιότητας ή ευαίσθητες στο φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ.
   • Λευκό: Περιλαμβάνει μια πρόσθετη λευκή επίστρωση, ιδανική για προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά και ιατρικές συσκευές ομορφιάς.

4. Επιλογές πάχους φύλλου χαλκού

   • Μονό πάνελ FPC ακριβείας: 18um (0,5oz) ή 35um (1oz).
   • Διπλής στρώσης πλακέτα FPC ακριβείας: 12um (0,33oz), 18um (0,5oz) ή 35um (1oz).
   • Συνήθης μονό πίνακας FPC: Οι επιλογές περιλαμβάνουν 18um/25um/35um (1oz) ή 50um.
   • Συνήθης διπλής στρώσης πλακέτα FPC: Οι επιλογές είναι 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/απόσταση

   • Συνιστάται ελάχιστο 3mil για τη μείωση της δυσκολίας κατασκευής και των ποσοστών ελαττωμάτων.

Πιστοποιητικά και διακρίσεις
