Πώς να σχεδιάσετε μια πλακέτα PCB;

Είμαστε επαγγελματίες κατασκευαστές εύκαμπτων τυπωμένων κυκλωμάτων, μπορούμε να παρέχουμε εύκαμπτες πλακέτες τυπωμένων κυκλωμάτων FPC, εύκαμπτα τυπωμένα κυκλώματα FPC, τυπωμένα κυκλώματα HDI, λωρίδες φωτός LED SMD, λωρίδες LED COB, σχεδιασμό πλακετών PCB, εύκαμπτες οθόνες LED, ηλεκτρονικές πλακέτες PCB, συναρμολόγηση τυπωμένων κυκλωμάτων, συναρμολόγηση πλακετών κυκλωμάτων και ούτω καθεξής.

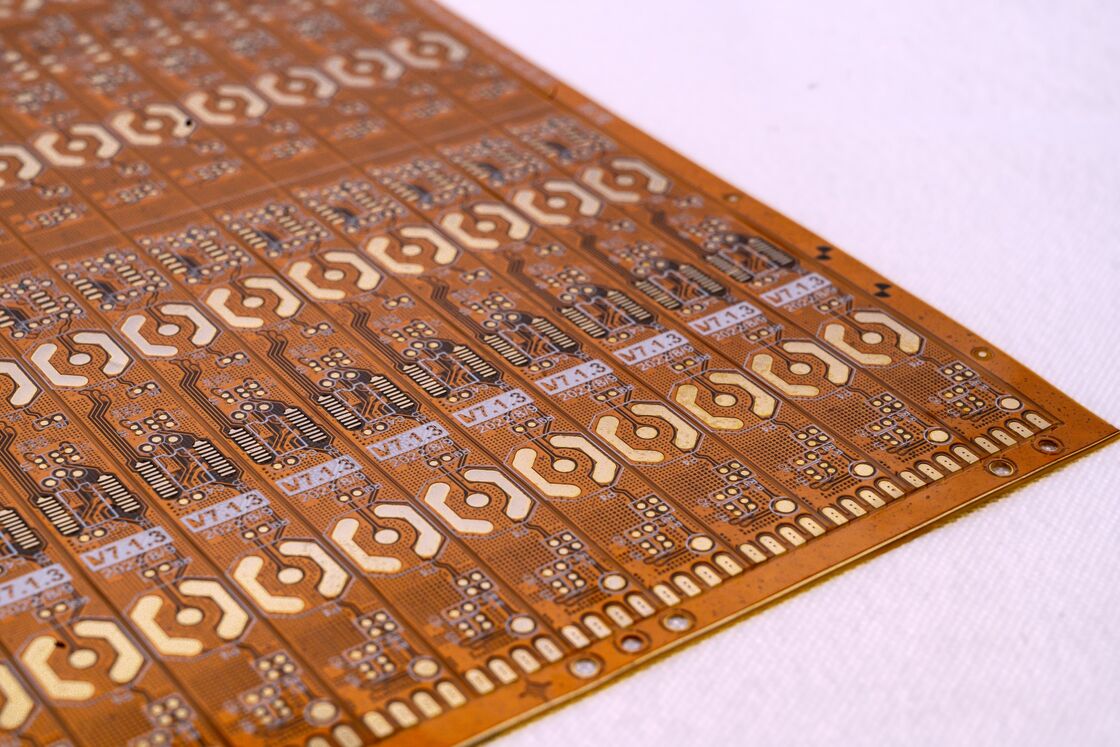

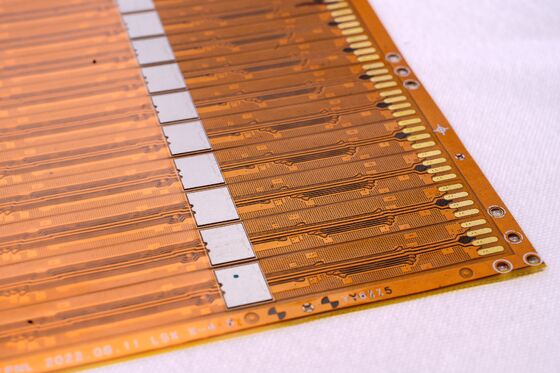

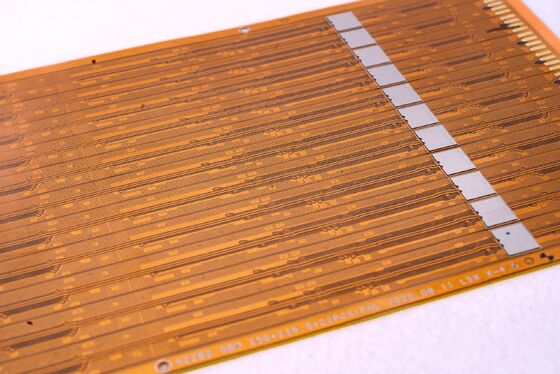

Προσαρμοσμένος σχεδιασμός και κατασκευή FPC PCB λωρίδας φωτός LED Εύκαμπτη πλακέτα κυκλώματος για LED

Περιγραφή προϊόντος:

Μοντέλο προϊόντος:HQ036
Όνομα προϊόντος:Λωρίδα φωτός LED FPC
Χαρακτηριστικά προϊόντος:Διπλής στρώσης πλακέτα κυκλώματος, διπλής όψης λευκή μεμβράνη, λευκό κείμενο, επιφανειακή αντιοξειδωτική OSP

Προδιαγραφές προϊόντος:

1. Είμαστε ο κατασκευαστής Flexible Pcb και FPC, σύμφωνα με τις ανάγκες σας για προσαρμογή διαφορετικού πάχους υλικού και απαιτήσεων επεξεργασίας FPC λωρίδας φωτός LED, Precision FPC, πολύχρωμης λωρίδας LED FPC και άλλων εύκαμπτων πλακετών κυκλώματος LED με μονής, διπλής όψης και πολλαπλών στρώσεων.

2. Καλή ευκαμψία και αντοχή στην κάμψη

Το εργοστάσιο διαθέτει επαγγελματικό ελεγκτή κάμψης, κάθε παρτίδα υλικών μέσω δεκάδων χιλιάδων δοκιμών κάμψης πριν από τη μαζική παραγωγή για να διασφαλιστεί η ποιότητα του προϊόντος.

Παράμετροι σχεδιασμού FPC

Κύριες τεχνικές παράμετροι:

1. Σχετικά με τις διαστάσεις:

Precision FPC: Το μέγιστο μέγεθος είναι 240X500mm (όριο 250X500mm), και δεν υπάρχει όριο στο ελάχιστο μέγεθος. Πλακέτα ρολού: μέγιστο πλάτος 240. μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρώσεων στην πλακέτα

• Η μονοστρωματική δομή της πλακέτας είναι απλή και γενικά χρησιμοποιείται στον βιομηχανικό έλεγχο, τα ηλεκτρονικά όργανα και άλλους τομείς με σχετικά απλά κυκλώματα.
• Σε σύγκριση με τις μονοστρωματικές FPC, οι διπλής όψης πλακέτες έχουν δύο στρώσεις φύλλου χαλκού, αυξημένες οπές και σχηματισμένες αγώγιμες διαδρομές. Γενικά χρησιμοποιούνται σε κινητά τηλέφωνα, όργανα αυτοκινήτων και άλλα προϊόντα.

3. Χρώμα μάσκας συγκόλλησης

Τα χρώματα της μάσκας συγκόλλησης των FPC είναι κίτρινο, μαύρο και λευκό. Προτείνεται η χρήση κίτρινου, η κίτρινη μεμβράνη είναι κατάλληλη για τη συντριπτική πλειοψηφία των προϊόντων, όπως διάφορα προϊόντα καλωδίων. Η μαύρη μεμβράνη χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν φως, όπως αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED κ.λπ. Η λευκή μεμβράνη έχει ένα επιπλέον στρώμα λευκής επίστρωσης σε σύγκριση με την κίτρινη μεμβράνη, και χρησιμοποιείται συχνά σε προϊόντα που απαιτούν αντανάκλαση, όπως φωτιστικά, οθόνες LED, ιατρικά προϊόντα ομορφιάς κ.λπ.

4. Πάχος φύλλου χαλκού

• Οι επιλογές μονοστρωματικής πλακέτας Precision FPC περιλαμβάνουν 18um (0.5oz) και 35um (1oz).
• Η διπλής όψης πλακέτα Precision FPC μπορεί να επιλεγεί από 12um (0.33oz), 18um (0.5oz) και 35um (1oz).
• Η μονοστρωματική πλακέτα Ordinary FPC μπορεί να επιλεγεί από 18um/25um/35um (1oz)/50um.
• Οι διπλής όψης πλακέτες Ordinary FPC μπορούν να επιλεγούν από 18-25um, 25-25um, 35-35um ή 35-70um.

5. Ελάχιστο πλάτος γραμμής/διάστημα γραμμής

Υπό κανονικές συνθήκες, όσο μικρότερη είναι η δυσκολία, τόσο υψηλότερο είναι το ποσοστό ελαττωμάτων, και γενικά συνιστάται η χρήση τουλάχιστον 3mil.

Διαδικασία εξυπηρέτησης

1. Συμβουλευτική
   16 χρόνια εστίαση στο σχεδιασμό και την έρευνα και ανάπτυξη κατασκευής εύκαμπτων πλακετών κυκλωμάτων FPC, για την παροχή εξατομικευμένων λύσεων στους πελάτες, σχέδια σχεδιασμού, ανάπτυξη νέων προϊόντων και παροχή σχετικής τεχνικής υποστήριξης.
2. Προσφορά
   Δείγμα ή μαζική προσφορά της ίδιας τεχνολογίας, υλικών, προηγμένης τεχνολογίας, εκπτώσεις τιμών, για να εξοικονομήσετε μεγάλο κόστος για τους πελάτες.
3. Επαγγελματισμός
   Η εταιρεία μας διαθέτει προηγμένο εξοπλισμό και τεχνολογία παραγωγής από τη Γερμανία, την Ιαπωνία, την Ταϊβάν και άλλες περιοχές, επαγγελματική παραγωγή, κλίμακα. Το εργοστάσιό μας καλύπτει έκταση σχεδόν 20.000 τετραγωνικών μέτρων, με περισσότερους από 800 υπαλλήλους και 50 ανώτερα τεχνικά στελέχη.
4. Σχεδιασμός
   Παροχή λύσεων στους πελάτες για την οριστικοποίηση πολλαπλών διεθνών πιστοποιήσεων συστημάτων, μπορεί να παρέχει παραγωγή υποστρωμάτων, καλωδίωση, σχεδιασμό αρχών, καλούπια, επιδιόρθωση, βύσμα και άνοιγμα χαλύβδινου πλέγματος υπηρεσία μιας στάσης, 16 χρόνια επαγγελματικής και τεχνικής συσσώρευσης, άξια της επιλογής και της εμπιστοσύνης σας.
5. Δημιουργία Δείγματος
   Ειδικευόμαστε σε υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC, η εταιρεία διαθέτει γραμμή παραγωγής ταχείας παράδοσης, όπως: δείγματα διπλής πλακέτας εύκαμπτου κυκλώματος μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλώ σημειώστε:

Όλες οι φωτογραφίες σε αυτόν τον ιστότοπο είναι πραγματικές. Λόγω αλλαγών στον φωτισμό, τη γωνία λήψης και την ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής εκτροπής. Η GongDong HongQi είναι επαγγελματίας κατασκευαστής πλακετών κυκλωμάτων με 16ετή ιστορία στην Κίνα. Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλων των ειδών τις υπηρεσίες δημιουργίας δειγμάτων και προσαρμογής FPC. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τις απαιτήσεις σας, θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρωμάτων, καλωδίωση, σχεδιασμό αρχών, καλούπια, επιδιόρθωση, βύσμα και άλλες υπηρεσίες μιας στάσης.

παρακαλούμε επικοινωνήστε μαζί μας διαδικτυακά ή στείλτε μας email, και θα σας παρέχουμε εξατομικευμένη εξυπηρέτηση από την επαγγελματική μας ομάδα πωλήσεων. Σας ευχαριστούμε για τον χρόνο σας.
