Επισκόπηση του προϊόντος

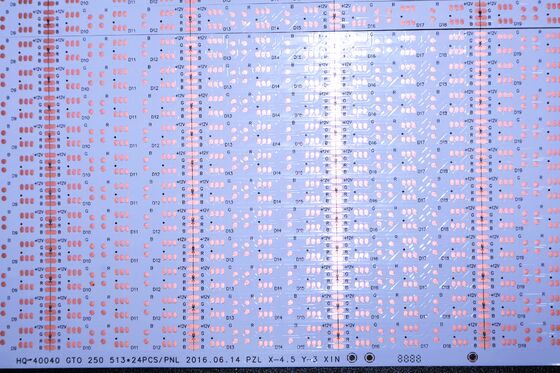

• Αριθμός μοντέλου:HQ40040

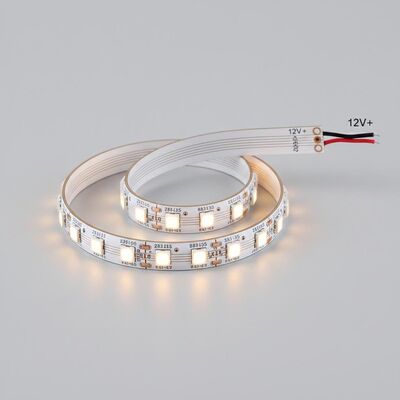

• Ονομασία του προϊόντος:Ελαστικός κυκλωτικός πίνακας με λωρίδες LED
• Χαρακτηριστικά:Διπλά στρώματα χαρτών με λευκό φιλμ διπλής όψης, μαύρο χαρακτήρα OSP αντιοξειδωτικό

Προδιαγραφές:

• Τύπος LED: 5050
• Ποσότητα ανά μονάδα: 30 LED/PC
• Μέγεθος: 10 mm x 503 mm
• Τεχνολογία:

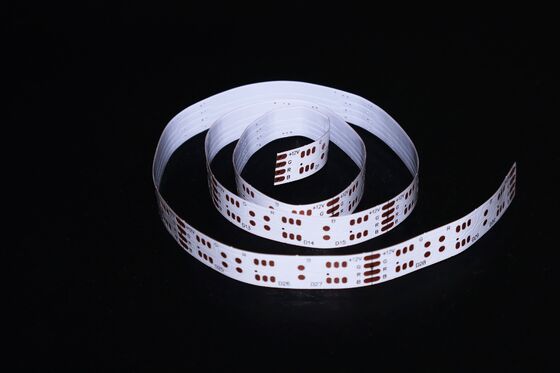

• Τύπος πλάκας: διπλής όψης FPCB με λευκό φιλμ

Παράμετροι σχεδιασμού FPC

1- Ακριβότητα διαστάσεων.

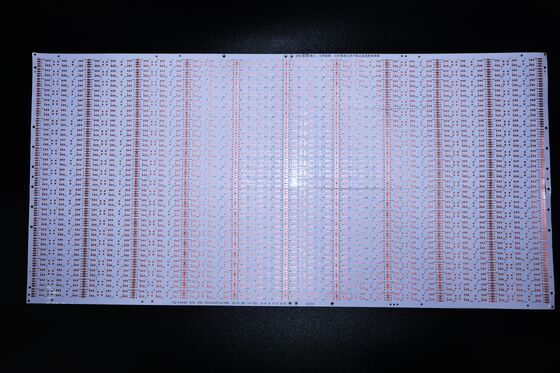

• Ακριβότητα FPC:Μέγιστο μέγεθος 240 mm (μέγεθος) × 500 mm (μέγεθος), χωρίς περιορισμούς ελάχιστου μεγέθους.
• Πίνακας υλικού κυλίνδρου:Μέγιστο πλάτος 240 χιλιοστά, μέγιστο μήκος 100 μέτρα.

2. Αριθμός στρωμάτων

• Τα μονοστρωτά πλαίσια είναι κατάλληλα για απλά κυκλώματα που χρησιμοποιούνται συνήθως σε βιομηχανικούς ελέγχους και ηλεκτρονικά όργανα.
• Οι διπλής όψης πλακέτες διαθέτουν δύο στρώματα χαλκού, αυξημένα διαδρόμια και αγωγικές οδούς, καθιστώντας τους ιδανικούς για εφαρμογές όπως κινητά τηλέφωνα, όργανα αυτοκινήτων,και άλλα σύνθετα προϊόντα.

3. Επιλογές χρώματος μάσκας συγκόλλησης

• Διαθέσιμα χρώματα: Κίτρινο, Μαύρο και Λευκό.
  • Κίτρινη ταινία:Κατάλληλο για προϊόντα γενικής χρήσης (π.χ. προϊόντα καλωδίων).
  • Μαύρο φιλμ:Προτιμάται για εφαρμογές υψηλού επιπέδου ή φωτεινής απορρόφησης (π.χ. αυτοκίνητα, κινητά τηλέφωνα, οθόνες LED).
  • Λευκό φιλμ:Περιλαμβάνει ένα πρόσθετο λευκό στρώμα επίστρωσης, ιδανικό για προϊόντα που απαιτούν αντανάκλαση (π.χ. φωτιστικά, ιατρικές συσκευές ομορφιάς).

4. Δάχος χαλκού

• Επιλογές μονάδας FPC ακριβείας:
  • 18μm (0,5oz) ή 35μm (1oz).
• Προαιρετικές επιλογές διπλού στρώματος πίνακα FPC ακριβείας:
  • 12μm (0,33oz), 18μm (0,5oz), ή 35μm (1oz).
• Συνηθισμένες επιλογές ενιαίας ομάδας FPC:
  • 18μm/25μm/35μm (1oz)/50μm.
• Συνηθισμένες επιλογές διπλού στρώματος πλακών FPC:
  • 18-25μm, 25-25μm, 35-35μm ή 35-70μm.

5Ελάχιστο πλάτος γραμμής/διαστήματα

• Συστήνεται ελάχιστο πλάτος γραμμής και διαστήματα: 3 mil (0,076 mm).

Τεχνικές υπηρεσίες

Η εταιρεία μας προσφέρει ολοκληρωμένη τεχνική υποστήριξη για να διασφαλιστεί η βέλτιστη απόδοση των προϊόντων μας:

1. Υποστήριξη προσαρμοσμένου σχεδιασμού:Προσαρμοσμένες λύσεις για ειδικές απαιτήσεις εφαρμογής.
2. Δοκιμαστική δειγματοληψία:Δωρεάν δειγματοληψία διαθέσιμη κατόπιν αιτήματος.
3. Γρήγορη αντιστροφή:Γρήγορη παραγωγή και παράδοση για να πληρούνται οι επείγουσες προθεσμίες του έργου.

Διασφάλιση ποιότητας

• Όλα τα προϊόντα ελέγχονται αυστηρά για να εξασφαλιστεί η συμμόρφωση με τα πρότυπα της βιομηχανίας.
• Παρέχουμε εγγύηση ικανοποίησης 100% για τα προϊόντα μας, με έμφαση στην ποιότητα και την αξιοπιστία.

τα δείγματα διπλών πινάκων πλακών ευέλικτων κυκλωμάτων μπορούν να ολοκληρωθούν εντός 5-7 ημερών.

Πιστοποιητικά και Τιμές

Παρακαλούμε σημειώστε:

Λόγω των αλλαγών στο φωτισμό, τη γωνία λήψης και την ανάλυση της οθόνης, η εικόνα που βλέπετε μπορεί να έχει κάποιο βαθμό χρωματικής αποκλίσεις.Η GongDong HongQi είναι ένας επαγγελματίας κατασκευαστής πλακών κυκλωμάτων με 16 χρόνια ιστορίας στην Κίνα.Τα προϊόντα μας ενημερώνονται και αναβαθμίζονται κάθε χρόνο και ειδικευόμαστε σε όλα τα είδη της κατασκευής δειγμάτων FPC και τις υπηρεσίες προσαρμογής, Αν ενδιαφέρεστε για τα προϊόντα μας,Παρακαλώ πείτε μας τις απαιτήσεις σας., θα σας βοηθήσουμε να παρέχουμε επαγγελματικές λύσεις, παραγωγή υποστρώματος, καλωδίωση, σχεδιασμό αρχής, το καλούπι, το πακέτο, το plug-in και άλλους υπηρεσία ένα σταθμό.

Επικοινωνήστε μαζί μας online ή με e-mail.και θα σας παρέχουμε προσωπική εξυπηρέτηση από την επαγγελματική ομάδα πωλήσεων μας.Ευχαριστώ για το χρόνο σας.
