Τεχνικές Προδιαγραφές και Υπηρεσίες Προσαρμογής για την HQ046 LED Light Strip FPC

Περίληψη

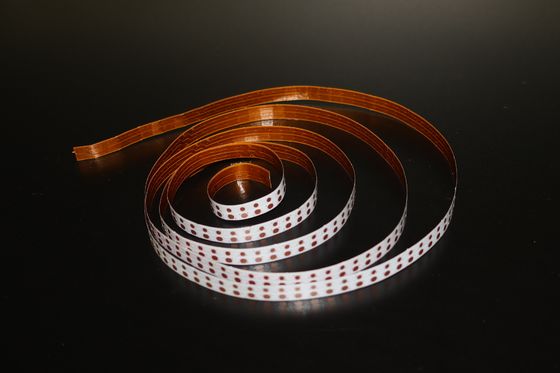

1. Επισκόπηση προϊόντος της HQ046 LED Light Strip FPC

2. Τεχνικές προδιαγραφές και πεδίο προσαρμογής

2.1 Διαστατικές προδιαγραφές

• FPC ακριβείας: Μέγιστο μέγεθος 240×500mm (όριο προδιαγραφής: 250×500mm). Δεν υπάρχουν περιορισμοί ελάχιστου μεγέθους.

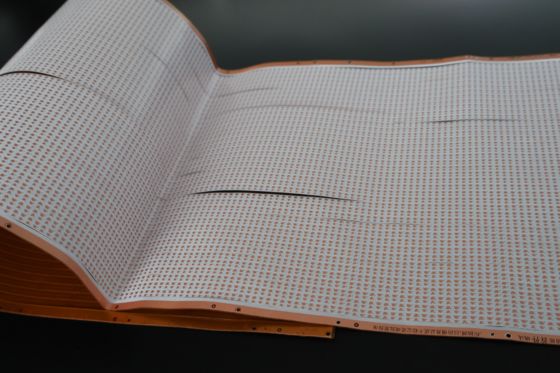

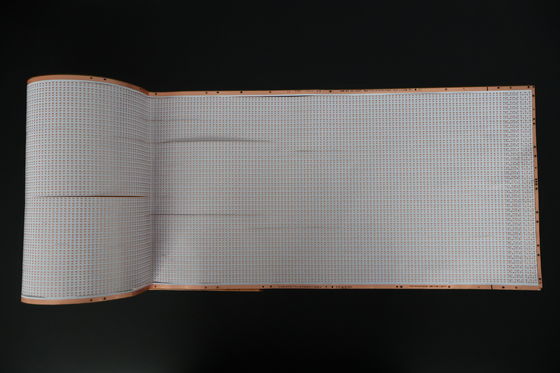

• FPC τύπου ρολού: Μέγιστο πλάτος 240mm; μέγιστο μήκος 100 μέτρα.

2.2 Διαμορφώσεις στρώσεων κυκλώματος

• FPC μονής στρώσης: Διαθέτει απλοποιημένη δομή, οικονομικά αποδοτική και κατάλληλη για κυκλώματα χαμηλής πολυπλοκότητας σε βιομηχανικούς ελέγχους, ηλεκτρονικά όργανα και βασικά συστήματα φωτισμού.
• FPC διπλής στρώσης: Ενσωματώνει διπλές στρώσεις χάλκινου φύλλου που συνδέονται μεταξύ τους με ενισχυμένες επιμεταλλωμένες διαμπερείς οπές, επιτρέποντας ανώτερη διαχείριση ρεύματος και απαγωγή θερμότητας. Είναι ιδανικό για προϊόντα υψηλής ενσωμάτωσης, όπως κινητές συσκευές, πίνακες οργάνων αυτοκινήτων και λωρίδες LED μεσαίας έως υψηλής ποιότητας.
• FPC πολλαπλών στρώσεων: Προσαρμόσιμο για εφαρμογές εξαιρετικά υψηλής πολυπλοκότητας που απαιτούν πυκνή καλωδίωση, μετάδοση πολλαπλών σημάτων και προηγμένη λειτουργική ενσωμάτωση.

2.3 Χρώμα μάσκας συγκόλλησης και εφαρμογές

• Κίτρινη μάσκα συγκόλλησης: Μια καθολική, οικονομικά αποδοτική επιλογή συμβατή με τις περισσότερες εφαρμογές (π.χ., γενικές καλωδιακές διατάξεις) λόγω της ισορροπημένης απόδοσης και της προσαρμοστικότητάς της.
• Μαύρη μάσκα συγκόλλησης: Προτιμάται για σενάρια υψηλής ποιότητας ή απορρόφησης φωτός (π.χ., φωτισμός αυτοκινήτων, οπίσθιος φωτισμός smartphone, οθόνες LED) καθώς ελαχιστοποιεί την ανάκλαση του φωτός και ενισχύει την οπτική ομοιομορφία.
• Λευκή μάσκα συγκόλλησης: Εξοπλισμένη με μια εξειδικευμένη ανακλαστική επίστρωση για μεγιστοποίηση της χρήσης του φωτός, καθιστώντας την κατάλληλη για φωτιστικά, οθόνες LED και ιατρικές αισθητικές συσκευές.

2.4 Πάχος χάλκινου φύλλου

• FPC ακριβείας:
  • Μονής στρώσης: 18μm (0,5oz), 35μm (1oz)
  • Διπλής στρώσης: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• Τυπικό FPC:
  • Μονής στρώσης: 18μm, 25μm, 35μm (1oz), 50μm
  • Διπλής στρώσης: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Ελάχιστο πλάτος/διάκενο γραμμής

3. Βασική απόδοση και ποιοτικός έλεγχος

3.1 Ευελιξία και αντοχή στην κάμψη

• Κάθε παρτίδα βασικών υλικών υποβάλλεται σε δοκιμές με επαγγελματικό εξοπλισμό κάμψης για να εξασφαλιστεί σταθερή απόδοση.
• Όλα τα υλικά αντέχουν σε δεκάδες χιλιάδες κύκλους κάμψης πριν από τη μαζική παραγωγή, εξασφαλίζοντας αντοχή σε αστοχία κόπωσης σε δυναμικά σενάρια εφαρμογής (π.χ., πτυσσόμενος φωτισμός, εγκαταστάσεις καμπύλων επιφανειών).

3.2 Δυνατότητες κατασκευής

• Εμβαδόν εργοστασίου: Περίπου 20.000 τετραγωνικά μέτρα.
• Εργατικό δυναμικό: Πάνω από 800 υπάλληλοι, συμπεριλαμβανομένων 50 ανώτερων τεχνικών ειδικών.
• Γραμμές παραγωγής: Εξειδικευμένες τόσο στην ταχεία κατασκευή δειγμάτων όσο και στη μαζική παραγωγή παρτίδων, υποστηρίζοντας ευέλικτο προγραμματισμό παραγωγής.

4. Διαδικασία υπηρεσίας προσαρμογής

4.1 Διαβούλευση και τεχνική υποστήριξη

• Προσαρμοσμένο σχεδιασμό λύσεων ευθυγραμμισμένο με συγκεκριμένες ανάγκες εφαρμογής.
• Βελτιστοποίηση σχεδίου για βελτίωση της κατασκευασιμότητας και της απόδοσης.
• Υποστήριξη ανάπτυξης νέων προϊόντων, από την ιδέα έως το πρωτότυπο.
• Επαγγελματική τεχνική συμβουλευτική για την επιλογή τεχνικών παραμέτρων και καθοδήγηση εφαρμογής.

4.2 Προσφορά

• Τυποποιημένων τεχνικών διαδικασιών για τη μείωση της μεταβλητότητας της παραγωγής.
• Στρατηγικής προμήθειας υλικών υψηλής ποιότητας για την εξισορρόπηση της απόδοσης και του κόστους.
• Αποτελεσματικής διαχείρισης παραγωγής και βελτιστοποίησης διαδικασιών.

4.3 Σχεδιασμός και ενσωμάτωση

• Παραγωγή υποστρώματος βάσης με αυστηρή επαλήθευση της ποιότητας των υλικών.
• Δρομολόγηση κυκλώματος και βελτιστοποίηση σχεδιασμού σχηματικού.
• Ανάπτυξη καλουπιών για προσαρμοσμένους συντελεστές μορφής.
• SMT (Surface Mount Technology) και συναρμολόγηση διαμπερούς οπής με ακριβή ευθυγράμμιση.
• Κατασκευή μεταλλικών πλεγμάτων προσαρμοσμένων στις απαιτήσεις σχεδιασμού κυκλώματος.

  Όλες οι διαδικασίες συμμορφώνονται με τα διεθνή πρότυπα πιστοποίησης για την εξασφάλιση της αξιοπιστίας και της συνέπειας του προϊόντος.

4.4 Κατασκευή δειγμάτων

5. Πιστοποιήσεις και σημειώσεις

• Πιστοποιήσεις: Η σειρά προϊόντων διαθέτει πολλαπλές διεθνείς πιστοποιήσεις συστημάτων (λεπτομέρειες διαθέσιμες κατόπιν αιτήματος), διασφαλίζοντας τη συμμόρφωση με τα παγκόσμια βιομηχανικά πρότυπα και τις κανονιστικές απαιτήσεις.
• Αποποίηση ευθύνης εικόνας: Όλες οι εικόνες προϊόντων σε επίσημες πλατφόρμες είναι αυθεντικές. Μικρές χρωματικές παραλλαγές μπορεί να προκύψουν λόγω συνθηκών φωτισμού, γωνιών λήψης ή διαφορών ανάλυσης οθόνης.
• Συνεχής αναβάθμιση: Το χαρτοφυλάκιο προϊόντων FPC μας υποβάλλεται σε ετήσιες ενημερώσεις και τεχνικές αναβαθμίσεις για να ευθυγραμμιστεί με τις αναδυόμενες τεχνολογικές τάσεις και τις απαιτήσεις της αγοράς.
