Πώς να σχεδιάσετε μια πλακέτα FPC;

Είμαστε επαγγελματίες κατασκευαστές ευέλικτων κυκλωμάτων κυκλωμάτων (FPC), ειδικευμένοι στην παραγωγή FPC ευέλικτων κυκλωμάτων κυκλωμάτων, HDI κυκλώματα κυκλωμάτων, SMD LED λωρίδες φωτός,Λεπτές LED COBΟι υπηρεσίες μας περιλαμβάνουν συναρμολόγηση πλακέτων κυκλωμάτων και πολλά άλλα.

Περιγραφή του προϊόντος:

• Πρότυπο προϊόντος:HQ00512

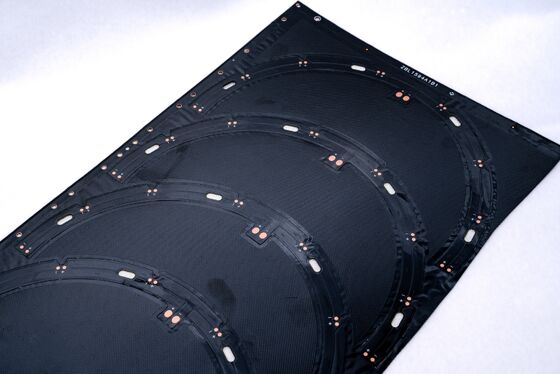

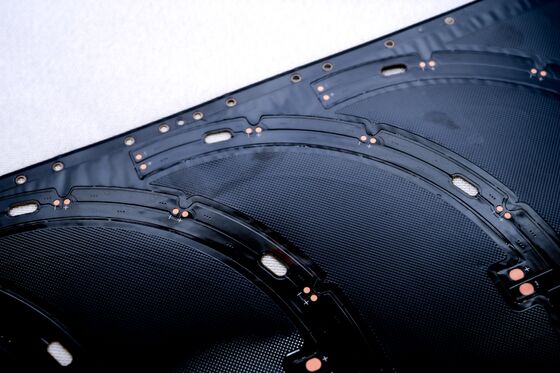

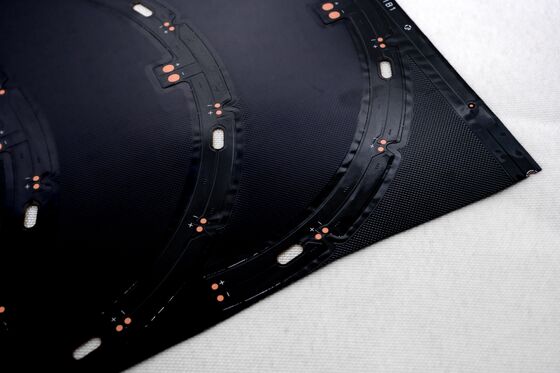

• Ονομασία του προϊόντος:καμπύλη πλάκα
• Χαρακτηριστικά:Διπλά στρώματα με διπλή πλάκα, λευκή βάση, μαύρο κείμενο και αντιοξειδωτική επεξεργασία OSP.

Προδιαγραφές προϊόντος:

1. Επιλογές προσαρμογής:
   Ως κατασκευαστής ευέλικτων PCB και πλακών FPC, προσαρμόζουμε τα υλικά για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις πάχους και ανάγκες διαδικασίας.και πολυεπίπεδη FPC με λωρίδες LED για διάφορες εφαρμογές.

2. Ευελιξία και αντοχή:
   Κάθε παρτίδα υποβάλλεται σε αυστηρές δοκιμές με έναν επαγγελματία δοκιμαστή κάμψης πριν από τη μαζική παραγωγή.διασφαλίζοντας δεκάδες χιλιάδες κύκλους κάμψης χωρίς βλάβη.

Παράμετροι σχεδιασμού FPC:

1. Μέγεθος:

   • Ακριβότητα FPC: Μέγιστο μέγεθος: 240 mm x 500 mm (μέχρι 250 mm x 500 mm), χωρίς περιορισμούς ελάχιστου μεγέθους.
   • Πίνακας από υλικό κυλίνδρου: μέγιστο πλάτος: 240 mm, μέγιστο μήκος: 100 μέτρα.

2. Αριθμός στρωμάτων:

   • Οι μονοστρωτές πλάκες έχουν απλή δομή και είναι ιδανικές για βιομηχανικές εφαρμογές ελέγχου και ηλεκτρονικών οργάνων.
   • Οι διπλής όψης πλακέτες διαθέτουν δύο στρώματα χαλκού με αυξημένα διαδρόμια, σχηματίζοντας αγωγικές οδούς κατάλληλες για σύνθετα κυκλώματα σε κινητές συσκευές, όργανα αυτοκινήτων και παρόμοια προϊόντα.

3. Χρώματα μάσκας συγκόλλησης:
   Οι επιλογές περιλαμβάνουν κίτρινο, μαύρο και άσπρο.

   • Το κίτρινο συνιστάται για εφαρμογές γενικής χρήσης, όπως προϊόντα καλωδίων.
   • Το μαύρο χρησιμοποιείται συνήθως σε προϊόντα υψηλής ποιότητας ή που απορροφούν το φως (π.χ. αυτοκίνητα, τηλέφωνα, οθόνες LED).
   • Το λευκό περιλαμβάνει μια πρόσθετη ανακλαστική επίστρωση, καθιστώντας το ιδανικό για φωτιστικά, οθόνες LED, ιατρική αισθητική και παρόμοιες εφαρμογές που απαιτούν αντανάκλαση.

4. Δάχος χαλκού:

   • Πίνακες FPC με ακρίβεια: 18μm (0,5oz) ή 35μm (1oz).
   • Πίνακες διπλού στρώματος FPC ακριβείας: 12μm (0,33oz), 18μm (0,5oz) ή 35μm (1oz).
   • Τυποποιημένες μονάδες FPC: 18μm/25μm/35μm (1oz)/50μm.
   • Τυποποιημένες πλακέτες διπλού στρώματος FPC: Οι επιλογές περιλαμβάνουν 18-25μm, 25-25μm, 35-35μm ή 35-70μm.

5. Ελάχιστο πλάτος γραμμής/διαστήματα μεταξύ γραμμών:
   Αν και είναι δυνατές μικρότερες διαστάσεις, αυξάνουν τον κίνδυνο ελαττωμάτων.
